INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Hydraulische Weiche für
den Kesselverteiler KSV 125
ACHTUNG!
Die Hydraulische Weiche darf nur von geschultem und qualifiziertem Personal montiert, in Betrieb genommen, bedient und demontiert werden. Änderungen
oder Modifikationen durch Unbefugte können Gefahren verursachen und sind aus Sicherheitsgründen verboten.
ANWENDUNG
Die Hydraulische Weiche dient zur Trennung des Hydraulikkreises der Wärmequelle und der Heizkreise einer Anlage gemäß EN 12828. Dies ermöglicht es, die
ordnungsgemäßen hydraulischen Bedingungen für den Betrieb der Umwälzpumpen durch selbstständigen Ausgleich der Durchflussmengen sicherzustellen.

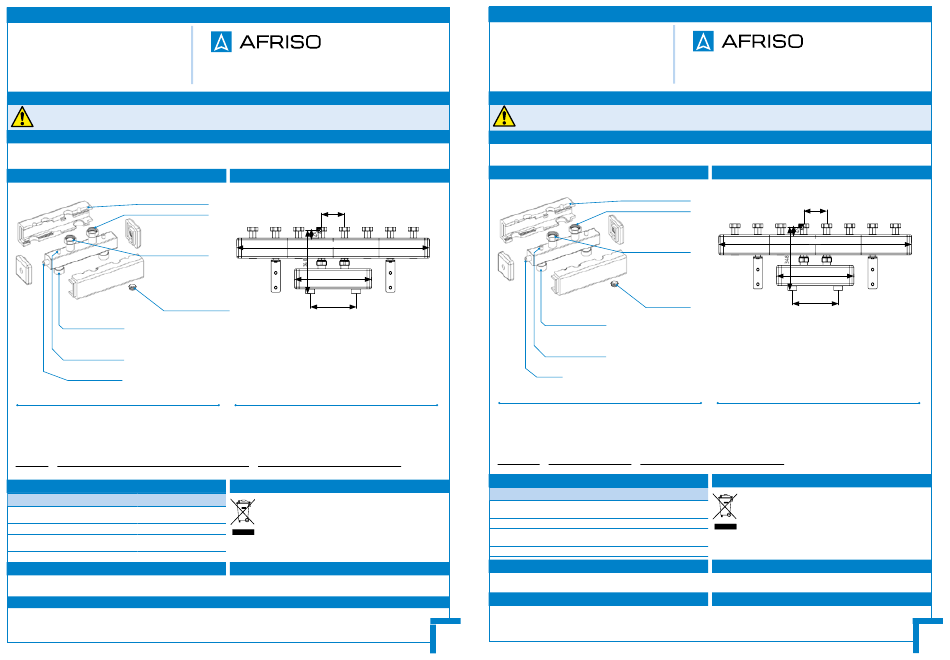

GERÄTEBESCHREIBUNG / LIEFERGEGENSTÄNDE
EPP- Isolation
Flachdichtung
G1½" Muttern
für Heizkreise
Verschlussstopfen G½''
Innengewinde G1¼''
zum Kesselkreislauf
Montageanschlüsse
für Halterungen
Innengewinde G½''
Hydraulische Weiche
für den Verteiler KSV 125
Die hydraulische Weiche ist für die Montage mit Verteilern KSV 125 vorgesehen. Verwenden Sie zum Anschluss der Weiche an den Verteiler die
dem Set beigegebenen Dichtungen. Die Abdichtung des Heizkreisanschlusses erfolgt bauseits, im Gewinde dichtend. Der seitliche Innenge-
windestutzen G½'' ist für die Montage eines Ablassventils oder einer Tauchhülse (z.B. für einen Temperatursensor) vorgesehen. Werden diese
Komponenten nicht montiert, ist dieser Stutzen mit einem geeigneten Verschlussstopfen zu verschließen.
Die Hydraulische Weiche sollte gemäß den Markierungen
rote Farbe = Vorlauf von der Wärmequelle zum Verbraucher, blaue Farbe = Rücklauf vom Verbraucher zur Wärmequelle.
TECHNISCHE DATEN
Parameter / Teil Wert / Beschreibung
Achsabstand der Anschlüsse zum Verteiler 125 mm
KSV 125
Betriebsdruck max. 6 bar
Leistung max. 70 kW bei
(bei ΔT = 20°C)
Mediumtemperatur max. 110°C
INSTANDHALTUNG
Die Hydraulische Weiche für den Verteiler KSV 125 ist wartungsfrei.
DEKLARACJE I CERTYFIKATY
KUNDENZUFRIEDENHEIT
Für die AFRISO ist Kundenzufriedenheit das Wichtigste. Bei Fragen, Anregungen oder Problemen mit dem Produkt wenden Sie sich bitte an:
info@afriso.de, Tel. +49 7135 102-0.
Telefon +49 7135 102-0
Service +49 7135-102-211
Lindenstraße 20, 74363 Güglingen Telefax +49 7135-102-147
www.afriso.com info@afriso.de
MONTAGEBEISPIEL / ABMESSUNGEN [mm]
125
1050
420
250
Hydraulische Weiche
mit Verteiler KSV 125 für 4 Kreise
auf den Stutzen an die Heizkreise angeschlossen
AUßERBETRIEBNAHME, VERSCHROTTUNG
1. Demontieren Sie das Gerät.
2. Aus Umweltschutzgründen ist es nicht gestattet, ein Gerät,
das außer Betrieb genommen worden ist, zusammen mit unsor-
tiertem Haushaltsabfall zu entsorgen. Das Gerät muss zu einer
geeigneten Entsorgungsstelle gebracht werden.
Die Hydraulische Weiche für den Verteiler KSV 125 besteht aus recycelbaren
Materialien.
GARANTIE
Produktgarantie gemäß den allgemeinen Verkaufs- und Lieferbedingun-
gen.
SATYSFAKCJA KLIENTA
NOTICE D'INSTALLATION ET D'UTILISATION
953.000.0083
Séparateurs hydraulique HW
pour le collecteur KSV 125
AVERTISSEMENT !
Les collecteurs KSV doivent être installés, mis en service, utilisés et démontés uniquement par le personnel dûment qualifié et formé. Les changements et
modifications effectués par des personnes non autorisées peuvent être dangereux et sont interdits pour des raisons de sécurité.
APPLICATION
Le séparateur hydraulique HW sert à séparer le circuit hydraulique de la source de chaleur et les circuits de chauffage de l'installation, conforme à la norme
PN-EN 12828. Cela permet de garantir les bonnes conditions hydrauliques pour les pompes de circulation, en équilibrant automatiquement les flux.
DESCRIPTION DU DISPOSITIF / ÉLÉMENTS LIVRÉS
Raccordements G1¼''au
circuit de la chaudière
Éléments de montage
pour les poignées
GW G½''
Le Séparateur hydraulique HW est conçu pour être monté avec les collecteurs KSV 125. Pour raccorder le Séparateur hydraulique avec le collec-
teur, utilisez les joints du kit. Pour étancher la connexion du circuit de la chaudière, utilisez un ruban de téflon. Le filetage intérieur G½'', placé
sur la partie latérale du séparateur, est prévu pour le montage du robinet de vidange ou du manchon d'immersion du capteur de température.
Dans le cas où il n'est pas nécessaire d'installer ces éléments, la pièce de raccordement doit être aveuglée avec un bouchon.
Le Séparateur hydraulique HW doit être raccordé à des circuits de chauffage conformément au marquage figurant sur les raccords:
werden:
couleur rouge = alimentation, couleur bleue = retour de l'installation/vers la source de chaleur.
CARACTÉRISTIQUES TECHNIQUES
Paramètres / pièce
Distance entre les axes des raccordements du
collecteur KSV 125
Pression de service
Puissance
Température moyenne
ENTRETIEN
Le séparateur hydraulique HW pour le collecteur KSV 125 ne nécessite
aucun entretien.
DEKLARACJE I CERTYFIKATY
DÉCLARATIONS ET CERTIFICATS
Le produit est soumis à la Directive relative aux équipements sous pres-
sion 2014/68/UE et conformément à l'article 4.3 (règles de l'art en usage)
ne porte pas le marquage CE.
DE
GROUPE AFRISO
VELTA EUROJAUGE
17a rue des Cerisiers 67117 Furdenheim
EXEMPLE D'INSTALLATION / DIMENSIONS [mm]
Isolation
Joints
Écrous G1½'' pour les
circuits de chauffage
Bouchon
Le Séparateur hydraulique HW Séparateur hydraulique HW
pour le collecteur KSV 125 avec le collecteur KSV 125
4 circuits
MISE HORS EXPLOITATION, MISE À LA FERRAILLE
Valeur / description
1. Démontez le dispositif.
125 mm
2. Pour protéger l'environnement naturel, il est interdit de jeter
le dispositif hors service avec les déchets ménagers non triés.
max 6 bars
Le dispositif doit être livré au point de mise au rebut
max 70 kW
(où ΔT = 20°C) Collecteurs et séparateurs hydrauliques KSV pour groupes hydrauliques
PrimoTherm AFRISO sont fabriqués avec des matériaux recyclables.
max 110°C
GARANTIE
La garantie du produit est conforme aux conditions générales de vente et
de livraison.
SATYSFAKCJA KLIENTA
SATISFACTION DU CLIENT
Pour le groupe AFRISO la satisfaction du client est la plus importan-
te. Si vous avez des questions, des suggestions ou des problèmes
avec le produit, veuillez nous contacter: sav@groupeafriso.fr,
Tél.: 03 88 30 84 10.
953.011.0079 0 953.002.0083
Tél. : 03 88 30 84 10
sav@groupeafriso.fr
www.groupeafriso.fr
125
1050
420
250
approprié.
FR
