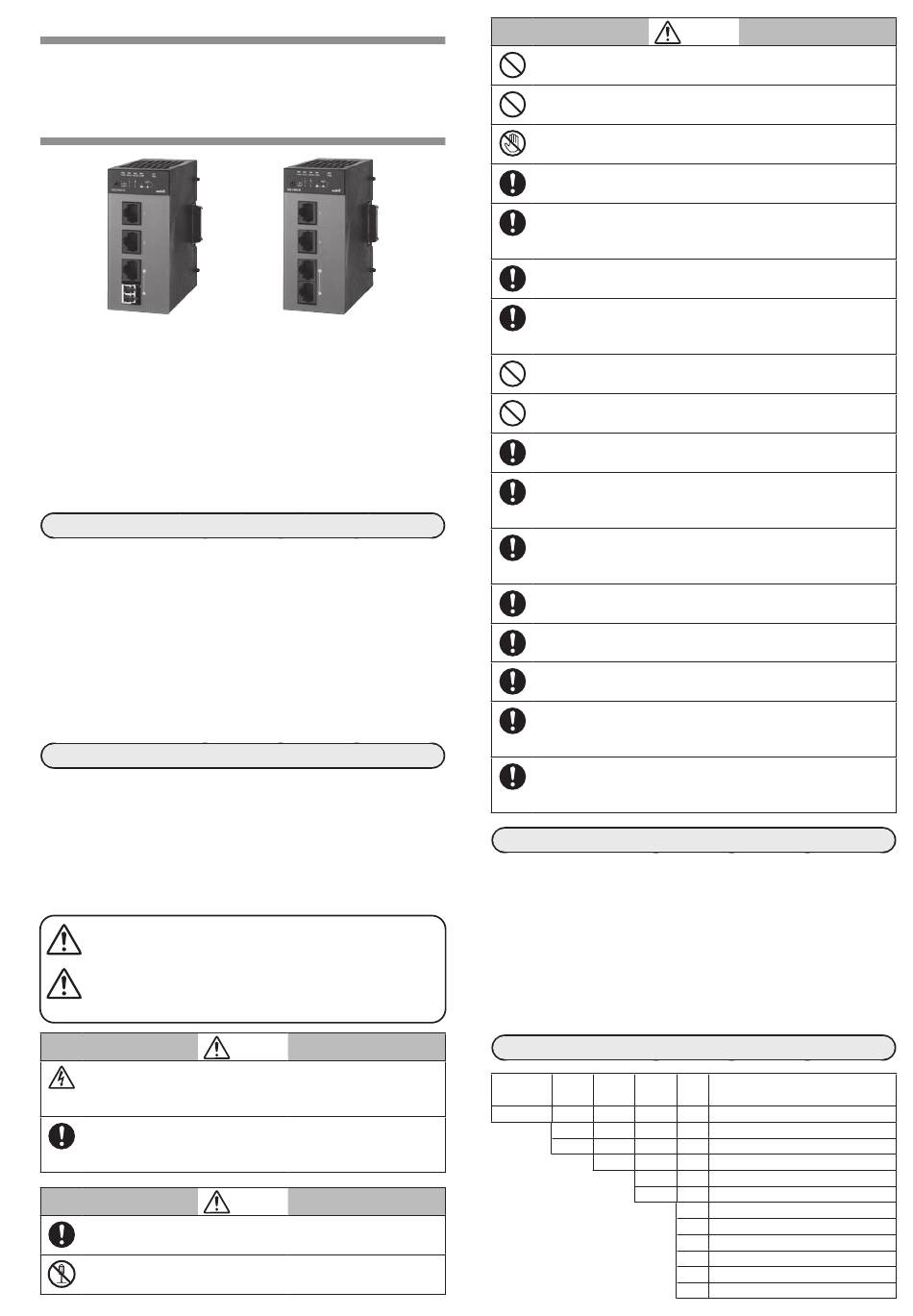

Azbil NX-SWA User's Manual For Installation

CP-UM-5716JE
産業用スイッチングハブ
形 NX-SWA
取扱説明書 設置編
このたびは当社製品をご購入いただき、まことにありがとう
ございます。この取扱説明書には、製品を安全に正しくご使
用いただくための必要事項が記載されております。当社製品
を使用した操作盤、装置の設計、保守を担当される方は、必
ずお読みになり、理解したうえでご使用ください。いつもお
手元においてご活用ください。
ご注文・ご使用に際しては、下記 URL より 「ご注文・ご使用
に際してのご承諾事項」 を必ずお読みください。
https://www.azbil.com/jp/product/factory/order.html
この取扱説明書は、本製品をお使いになる担当者のお手元に
確実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、または転
載することを禁じます。この取扱説明書の内容を将来予告な
しに変更することがあります。
この取扱説明書の内容については、万全を期しておりますが、
万一ご不審な点や記入もれなどがありましたら、当社までご
連絡ください。
お客様が運用された結果につきましては、責任を負いかねる
場合がございますので、ご了承ください。
安全上の注意
この安全上の注意は、製品を安全に正しくお使いいただき、
あなたや他の人々への危害や財産への損害を未然に防止する
ためのものです。安全上の注意は必ず守ってください。また、
内容をよく理解してから本文をお読みください。
当社が規定しない使い方をした場合、この製品に盛り込まれ
た安全保護は損なわれます。
● 警告表示の意味
警告 取り扱いを誤った場合に、 使用者が死亡または重傷
を負う危険の状態が生じることが想定される場合。
注意 取り扱いを誤った場合に、使用者が軽傷を負う
か、または物的損害のみが発生する危険の状態
が生じることが想定される場合。
電源端子およびステータス出力端子への結線のときは、
本器および接続機器の電源をすべて切ってください。感
電することがあります。
本器への通電前に配線が正しく行われていることを確認
してください。本器への配線間違いは故障の原因になり、
また危険な災害を招く原因にもなります。
DIN レールストッパはドライバなど工具を使用して取り
付け、取り外しをしてください。
本器を分解しないでください。
故障のおそれがあります。
お願い
警告
注意
本器の通風穴をふさがないでください。
火災、故障のおそれがあります。
本器のケース内部に線くず、切粉、水などが入らないよ
うにしてください。火災、故障のおそれがあります。
電源端子などの充電部には触らないでください。
感電のおそれがあります。
本器への結線はネットワークケーブルを除き電源を切っ
た状態で行ってください。故障のおそれがあります。
本器への結線は定められた基準に従い、指定された電源、
および施工方法で正しく配線してください。
火災、感電、故障のおそれがあります。
接続箇所に緩みがないことを確認してください。
発熱および装置の故障の原因となるおそれがあります。
連結されたスイッチングハブ全体の消費電力の総和が
70 W を超えないようにしてください。
火災、故障のおそれがあります。
連結されたスイッチングハブ全体に 2 系統以上の電源を供
給しないでください。火災、故障のおそれがあります。
本器の未使用端子を中継端子として使用しないでくださ
い。火災、感電、故障のおそれがあります。
端子ねじは仕様に記載されたトルクで確実に締めてくだ
さい。締め付けが不完全だと火災のおそれがあります。
雷サージのおそれがある場合には、サージアブソーバ
（サージ防止器） を使用してください。火災、故障のおそ
れがあります。
本器は仕様に記載された使用条件 （温度、 湿度、 電圧、 振動、
衝撃、取付方向、雰囲気など） の範囲内でお使いください。
火災、故障のおそれがあります。
本器を廃棄するときは、産業廃棄物として各自治体の条
例に従って適切に処理してください。
本器は電気の知識を有する専門の方が扱ってください。
製造者が指定しない方法で本器を使用すると、本器が備
える保護機能が損傷する可能性があります。
本器の汚れを取る場合は柔らかい布で乾拭きしてくださ
い。シンナー、ベンゼンなどの有機溶剤や洗剤は使用し
ないでください。
本器に接続する機器または装置は、本器の電源、入出力
部の最高使用電圧に適した強化絶縁が施されているもの
をご使用ください。
産業用スイッチングハブ NX-SWA は、4 ポートスイッチング
ハブです。本器は左右にポート拡張用のサイドコネクタを
持ち、コミュニケーションアダプタを連結することにより
6 ポートスイッチングハブとして使用できます。また、複数
の NX-SWA をこのコネクタで連結するとケーブルを使用しな
いでカスケード接続ができます。
イーサネット幹線をリング通信とした NX-SWAR とリング通
信には対応しない NX-SWAN があります。オプションで光
ファイバーに接続する機種を選択できます。
リング ポート
タイプ
接続 数
NX-SWA
N
R
004
J1
注意
概 要
形番構成
オプ 追加
内 容
ション 処理
産業用スイッチングハブ
リング通信非対応
リング通信対応
4 ポート
0 RJ-45 × 4
1 RJ-45 × 3、2 心 LC × 1
0 な し
D 検査成績書付き
T 熱帯処理品
K 硫化対策処理品
B 熱帯処理＋検査成績書付き
L 硫化対策処理＋検査成績書付き
