Azbil HPQ-D11 User Manual

CP-UM-5280JE
アンプ内蔵漏液スイッチ
HPQ-D シリーズ
取扱説明書
このたびは当社製品をお買い上げいただきましてありが
とうございます。製品を正しく安全にお使いいただくた
めに、この取扱説明書を必ずお読みになり、理解したう
えでご使用ください。お読みになったあとは、いつもお
手元においてご活用ください。
ご注文・ご使用に際しては、下記 URL より「ご注文・ご
使用に際してのご承諾事項」 を必ずお読みください。
http://www.azbil.com/jp/product/factory/order.html
お願い
この取扱説明書は、本製品をお使いになる担当者のお
手元に確実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、ま
たは転載することを禁じます。この取扱説明書の内容
を将来予告なしに変更することがあります。
この取扱説明書の内容については、万全を期しており
ますが、万一ご不審な点や記入もれなどがありました
ら、当社までお申し出ください。
お客様が運用された結果につきましては、責任を負い
かねる場合がございますので、ご了承ください。
© 2002-2016 Azbil Corporation All Rights Reserved.
安全上の注意
この安全上の注意は、製品を安全に正しくお使いいただ
き、あなたや他の人々への危害や財産への損害を未然に
防止するためのものです。安全上の注意は必ず守ってく
ださい。また、内容をよく理解してから本文をお読みく
ださい。
● 警告表示の意味
警告
取り扱いを誤った場合に、使用者が死亡また
は重傷を負う危険の状態が生じることが想定
される場合。
注意
取り扱いを誤った場合に、使用者が軽傷を負う
警告
か、または物的損害のみが発生する危険の状態
が生じることが想定される場合。
本製品は対象物の検出を行なうもので、事故防
警告
止など安全確保を目的とした制御機能を持つも 取り扱いを誤った場合に、使用者が死亡また
は重傷を負う危険の状態が生じることが想定
のではありません。
される場合。
注意
防爆仕様の指定場所では使用しないでください。 取り扱いを誤った場合に、使用者が軽傷を負う
か、または物的損害のみが発生する危険の状態
本製品は防爆構造ではありません。
が生じることが想定される場合。
本製品を絶対に焼却しないでください。PFA、
PVC を使用しており、焼却すると有毒ガスを
発生します。

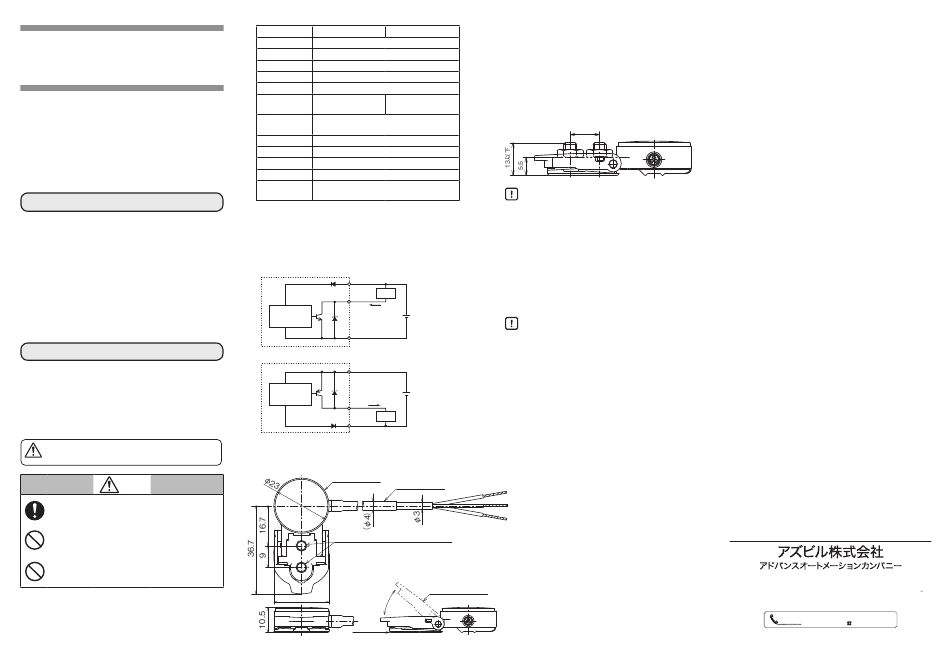

■ 仕 様
形 番 HPQ-D11 HPQ-D12
電源電圧 DC12 ～ 24V
消費電流 30mA 以下
取付面 塩化ビニル、ステンレス鋼板など
標準検出物体 水 ＊ 2
動作形態 正常時オン、漏液時オフ
出力形態 NPNトランジスタ出力 PNPトランジスタ出力
オープンコレクタ オープンコレクタ
制御出力 開閉電流 ：50mA 以下 （抵抗負荷）
出力耐電圧：30V、出力短絡保護回路付
表示灯 正常時緑色点灯、漏液時オレンジ色点灯
使用温度範囲 － 25 ～＋ 50℃
使用湿度範囲 35 ～ 85％ RH （ただし、 結露がないこと）
保護構造 IP67 （IEC 規格）
その他 電源投入時誤動作防止回路付、
電源逆接続保護回路付
＊ 1 取付面の色や表面状態によっては動作が不安定になる場合が
あります。事前に確認してください。
＊ 2 記載以外の検出体を使用する場合は、検出可否を事前に確認
してください。
■ 出力回路と接続
HPQ-D11
茶
負荷
制御出力 黒
50mA以下
主 回 路 DC12 ∼ 24V
青
HPQ-D12
茶
主 回 路 DC12 ∼ 24V
50mA以下
黒
制御出力
負荷
青
■ 外形寸法図
 単位：mm
スイッチ本体
PFAチューブ
ねじ取付用ノックアウト （φ4.5）
サポートレバー
23
取付ベース
■ 取付方法
本器は水平面に取り付けてください。
取付ベースを固定した後、スイッチ本体を取付ベー
スに挿入し、本体のサポートレバーを倒して固定し
てください。
＊ 1
取付ベースの固定方法には、次の 2 種類があります。
● ねじ止めの場合
取付ベースのノックアウトホールを打ち抜き、
M4 ねじ 2 本を通し、M4 ナット 2 個で取り付けて
ください。

9
取り扱い上の注意
• 推奨締付トルクは、0.5 N･m 以下です。
• 取付面からのねじの長さは、13mm 以下になる
ようにしてください。 長すぎるとサポートレバー
と干渉しスイッチ本体が固定できなくなります。
• 高温環境などで使用する場合、ねじの緩み防止
のため、バネ座金やねじロック剤などの緩み対
策をお勧めします。
● 接着固定の場合
適切な接着剤を使用し、取付ベースを接着して
ください。
取り扱い上の注意
• 接着剤は均一に薄く塗布してください。厚
すぎると検出面が浮いてしまいます。
• 接着剤が底面からはみ出さないように接着
してください。
• 接着剤がはみ出すと本体の取り付け、取り
外しに支障をきたしたり、検出性能を損な
う恐れがあります。
■ 取り扱い上の注意
● 設置・結線上の注意
・  取 り付け、取り外しは必ず電源の供給元を切っ
た状態で行ってください。
・  本 器を常時液体にさらされる用途には使用し
ないでください。
・  本 器の検出部に気泡が溜まると検出が不安定
になることがあります。
・  コ ードを延長するときは 0.3mm
使用し、 延長距離は 100 ｍ以下としてください。
・  市 販のスイッチングレギュレータを使用する
ときは、フレームグランド端子を接地してく
ださい。
接地しないとスイッチングノイズにより誤動
作することがあります。
・  電 源を入れてから安定に動作するまでの時間
は約 50ms です。
・  本 器への配線は単独または別配管により配線
してください。電力線や動力線と同一配管す
ると、誘導により誤動作や破損の原因になり
ます。
J1
・  検 出面に液体の残りや傷があると誤動作する
ことがあります。
・  本 体取り付け後、コード引きまわしなどでコー
ドを強く引っ張ると取付ベースから外れる場
合があります。コード配線後本体がしっかり
と固定されているか再度確認してください。
● 保守時の注意
・  本 器が汚れた場合は柔らかい清潔な布などで検
出面に傷をつけないように拭き取ってください。
・  取 付ベースとサポートレバーは PVC 製です。
単位：mm
この部分にはベンゼン、アセトン、シンナー
などの有機溶剤は使用しないでください。
● 廃棄時の注意
・  本 器は PFA、PVC を使用しています。
焼却すると有毒ガスを発生します。絶対に焼
却しないでください。
・  本 器を廃棄するときは、産業廃棄物として各自
治体の条例に従って適切に処理してください。
2 以上の電線を
