Mod.
1083
DS1083-054B
LBT20042
DECODIFICA SPECIALE
SPECIAL DECODER

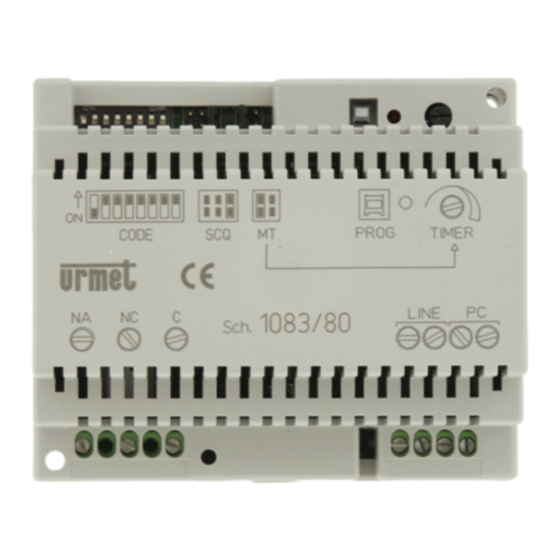

Sch./Ref. 1083/80
ADDENDUM
PER LA CONFIGURAZIONE E IL FUNZIONAMENTO
DELLA DECODIFICA SPECIALE IN MODALITÀ "ASCENSORE"
CON SISTEMA 2VOICE
SPECIAL DECODER
CONFIGURATION AND OPERATION IN "LIFT" MODE
WITH 2VOICE SYSTEM ADDENDUM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1083 and is the answer not in the manual?

Questions and answers

Related Manuals for urmet domus 1083

Summary of Contents for urmet domus 1083

  • Page 1 Mod. 1083 DS1083-054B LBT20042 DECODIFICA SPECIALE SPECIAL DECODER Sch./Ref. 1083/80 ADDENDUM PER LA CONFIGURAZIONE E IL FUNZIONAMENTO DELLA DECODIFICA SPECIALE IN MODALITÀ “ASCENSORE” CON SISTEMA 2VOICE SPECIAL DECODER CONFIGURATION AND OPERATION IN “LIFT” MODE WITH 2VOICE SYSTEM ADDENDUM...

  • Page 2: Table Of Contents

    ITALIANO INDICE INTRODUZIONE....................3 RICHIAMI ......................3 MODALITÀ ASCENSORE ................... 4 Vincoli installativi ..................... 4 Avvio (boot) ......................4 Funzionamento ....................... 4 Accesso alla modalità di programmazione .............. 5 Uscita dalla modalità di programmazione ............... 5 Programmazione Parametri ..................5 Programmazione della prestazione ascensore sotto segreto........

  • Page 3: Introduzione

    INTRODUZIONE In questo addendum vengono riportate tutte le istruzioni per consentire di configurare ed utilizzare il dispositivo di decodifica speciale in modalità “ASCENSORE”. Con il termine modalità “ASCENSORE” s’intende una nuova modalità di funzionamento, da distinguere da quella “TRADIZIONALE” (descritta nel libretto LBT8530), in grado di attivare il relè per un tempo programmabile a fronte di una trama apriporta inviata da un appartamento, il cui indirizzo fisico sia incluso in un intervallo di indirizzi consecutivi programmati.

  • Page 4: Modalità Ascensore

    Sch. 1083/20A. Occorre inoltre osservare le seguenti regole. • La decodifca speciale può essere installata solamente utilizzando il distributore 4 utenti 2Voice Sch. 1083/55 collegandola a una delle sue 4 uscite. • Non è consentito il collegamento entra-esci. •...

  • Page 5: Accesso Alla Modalità Di Programmazione

    ACCESSO ALLA MODALITÀ DI PROGRAMMAZIONE Per accedere a tale modalità, premere e tenere premuto (circa 3s) il tasto PROG fino a quando il LED rosso sarà stabilmente acceso. USCITA DALLA MODALITÀ DI PROGRAMMAZIONE Per uscire da tale modalità premere e tenere premuto (circa 3s) il tasto PROG fino allo spegnimento del LED.
  • Page 6 • Premere brevemente (t < 1s) il tasto PROG per memorizzare il valore. Il LED lampeggia lentamente 2 volte. • Impostare il valore per l’indirizzo finale dell’intervallo indirizzi utilizzando i dip switches (TABELLA1). • Premere brevemente (t < 1s) il tasto PROG per memorizzare il valore. Se il valore indirizzo finale è...
  • Page 7 DS1083-054B...

  • Page 8: Programmazione Della Prestazione Ascensore Sotto Segreto

    • Impostare il valore di temporizzazione relè utilizzando i dip switches. La codifica utilizzata è la seguente (DIP posizione ON = 1): Posizione dei DIP Valore 1 2 3 4 5 6 7 8 corrispondente 0 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0...
  • Page 9 ENGLISH CONTENTS INTRODUCTION ....................10 REFERENCES ....................10 LIFT MODE ......................11 Installation constraints ..................11 Boot up ......................... 11 Operation ......................11 How to access ....................... 12 How to exit programming mode ................12 Parameter programming ..................12 Lift in privacy mode function programming............15 HOW TO RESET DEFAULT SETTINGS ............

  • Page 10: Introduction

    INTRODUCTION This addendum contains complete instructions for configuring and using the special decoder in “LIFT” mode. “LIFT” mode is a new operating mode which differs from the “TRADITIONAL" operating mode (described in the LBT8530 manual). The new mode activates the relay for a programmable time following a door opening frame sent from an apartment, the physical address of which is included in a range of consecutive programmable addresses.

  • Page 11: Lift Mode

    The special decoder can be installed in an electrical panel on a DIN bar (it occupies six 18 mm DIN modules) or wall-mounted using screws and anchor bolts (not included). The installation instructions for 2Voice system contained in the system manual provided with the 1083/20A power unit apply for installation.

  • Page 12: How To Access

    HOW TO ACCESS To access programming mode, hold the PROG button pressed (for approximately 3s) until the LED lights up fixed. HOW TO EXIT PROGRAMMING MODE To exit programming mode, hold the PROG button pressed (for approximately 3s) until the LED switches off.
  • Page 13 • Briefly press (t < 1s) the PROG button to store the value. The LED will blink slowly twice. • Set the final address value of the range using the dip switches (see TABLE 1). • Briefly press (t < 1s) the PROG button to store the value. The LED will blink slowly twice if the final value is higher than the initial value (correct programming.
  • Page 14 DS1083-054B...

  • Page 15: Lift In Privacy Mode Function Programming

    • Set the relay timing using the dip switches. The settings are as follows (dip on position = 1): Dip switches position Corresponding 1 2 3 4 5 6 7 8 value 0 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0 0 0 0 1 0 0 0...
  • Page 16 DS1083-054B LBT20042 URMET S.p.A. Area Tecnica Servizio Clienti 10154 TORINO (ITALY) +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (AUTO.) e-mail: info@urmet.com DS1083-054B Fax +39 011.24.00.300 - 323...
