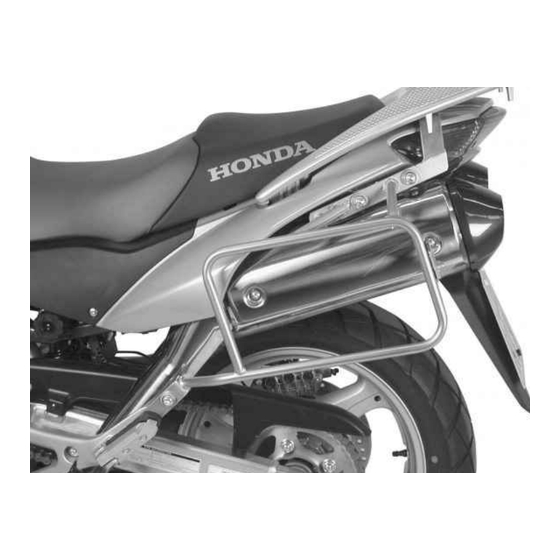

Kofferträger / Side carrier
HONDA XLV 1000 Varadero
ab Baujahr 2007 / from date of manufacture 2007
Artikel Nr.: / Item-no.:
949
650
00 01
Schwarz/black
INHALT
CONTENTS
1
701.075 HB
1
701.076 HB
1
701.260 HB
1
701.261 HB
1
701.262 HB
1
701.263 HB
1
701.264 HB
1
Schraubensatz
2
Inbusschraube M8x120
4
Karosseriescheibe Ø30x Ø8,5 x 1,5
4
Linsenkopfschraube M8 x 20
4
Tensilockmutter M8
6
Lock it - Systemschraube
6
Sicherungsscheibe für Lock it Systemschraube
4
Sechskantschrauben M 6 x 16
4
Inbusschraube M6 x 16
4
Selbstsichernde Mutter M6
8
U-Scheibe ø6,4
6
U-Scheibe ø8,4
Kofferträger links
Kofferträger rechts
Adapterlasche oben links
Adapterlasche oben rechts
Adapterlasche unten links
Adapterlasche unten rechts
Versteifungsbügel
1
701.075 HB
1
701.076 HB
1
701.260 HB
1
701.261 HB
1
701.262 HB
1
701.263 HB
1
701.264 HB
1
Screw set
2
allen screw M8x120
4
body washer Ø30x Ø8,5 x 1,5
4
fillister headscrew M8 x 20
4
tensilock nut M8
6
Lock it screw
6
Lock washer
4
hexagon bolt M 6 x 16
4
allen screw M6 x 16
4
self-lock nut M6
8
washer ø6,4
6
washer ø8,4
carrier left
carrier rechts
mounting adapter top left
mounting adapter top right
mounting strut left
mounting strut right
bracing bow
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 650949 00 01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for hepco & becker 650949 00 01

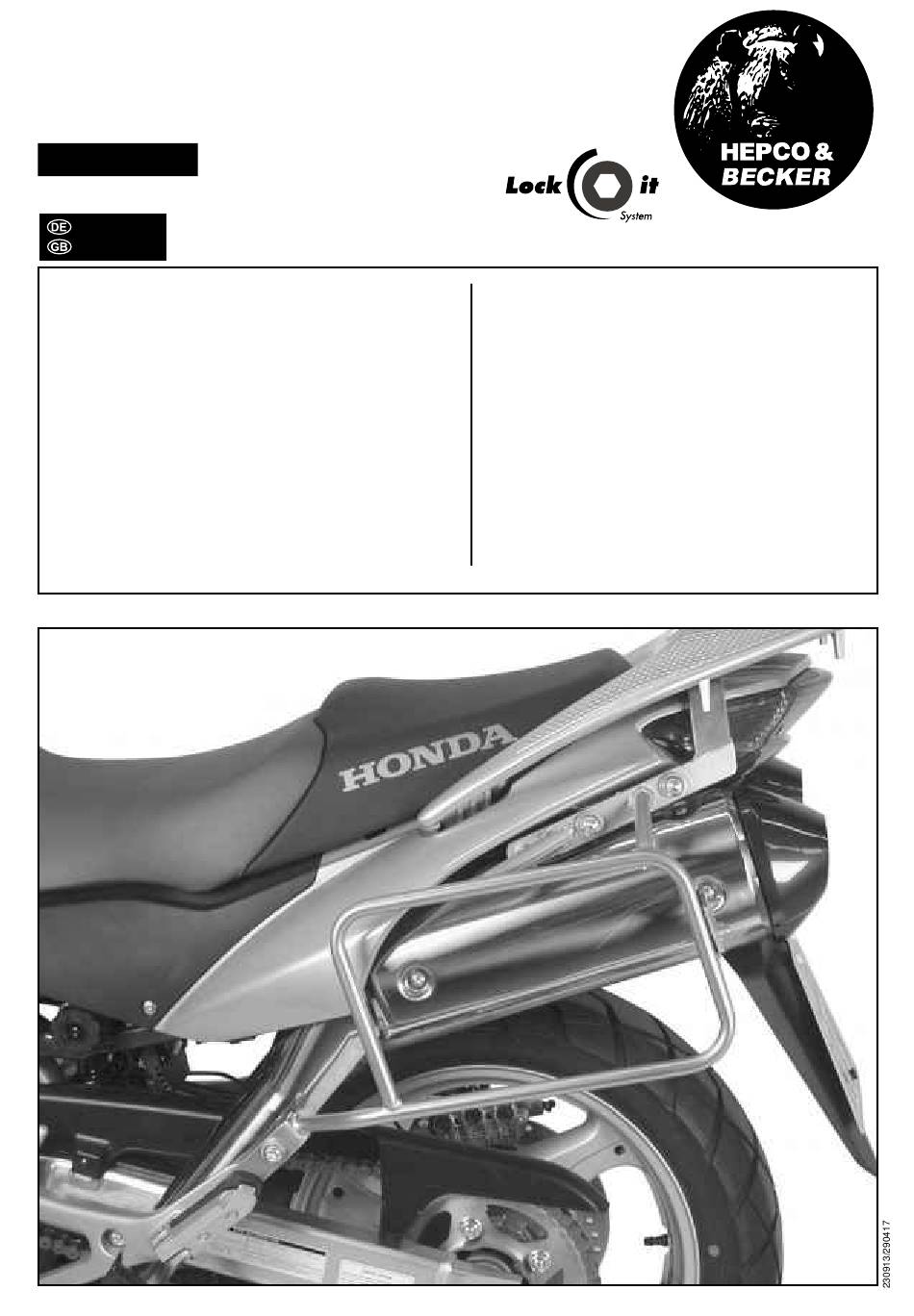

  • Page 1 Kofferträger / Side carrier HONDA XLV 1000 Varadero ab Baujahr 2007 / from date of manufacture 2007 Artikel Nr.: / Item-no.: 00 01 Schwarz/black INHALT CONTENTS 701.075 HB Kofferträger links 701.075 HB carrier left 701.076 HB Kofferträger rechts 701.076 HB carrier rechts 701.260 HB Adapterlasche oben links...
