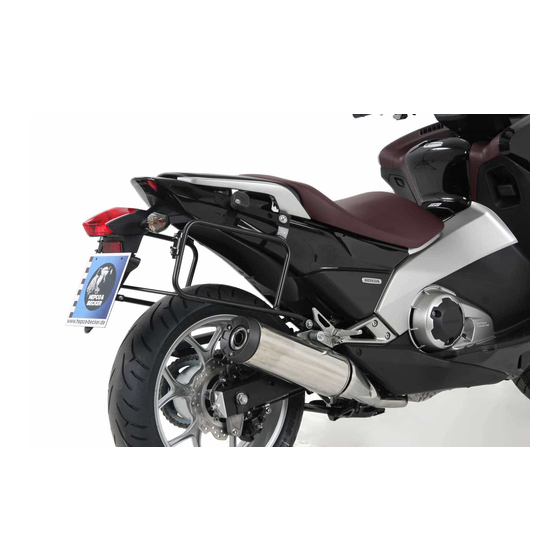

Kofferträger
HONDA Integra 700
bis Baujahr 2013
Artikel Nr.:
972
650
00 01
Schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
700007855 Kofferträger links
1
700007856 Kofferträger rechts
2
700007857 Halteadapter vorne unten
1
700007858 Halteadapter oben links
1
700007859 Halteadapter oben rechts
1
700007860 Verbindungsbügel
4
150.784
Inbusschraube M8x30
2
150.838
Sechskantschraube M8x16
2
150.840
Sechskantschraube M8x25
4
150.916
Sechskantschraube M6x18
4
150.762
Inbusschrauben M6x18
Dieser Kofferträger ist nicht kombinierbar mit der Honda Originalgepäckbrücke
6
3
7
Stück Bestellnr.
Bezeichnung
8
150.810
U-Scheiben Ø8,4
6
150.808
Karosseriescheiben Ø26xØ8,4x1,5mm
2
150.882
Aludistanz Ø18xØ9x10mm
8
150.809
U-Scheiben Ø6,4
4
150.799
selbstsichernde Muttern M6
6
151.070
Lock-it Systemschrauben
6
151.071
Sicherungsscheiben Lock it
4
270.100
Stopfen für Bohrungen Ø12mm
4
150.704
Kunstoffkappe M6
2
275.002
Gummistopfen ø20 mm (HS Puffer)
1
270.109
Moosgummi 160mm
1
3
4
3
2
5
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 650972 00 01
Summary of Contents for hepco & becker 650972 00 01
- Page 1 Kofferträger HONDA Integra 700 bis Baujahr 2013 Artikel Nr.: 00 01 Schwarz Montage Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung 150.810 U-Scheiben Ø8,4 700007855 Kofferträger links 150.808 Karosseriescheiben Ø26xØ8,4x1,5mm 700007856 Kofferträger rechts 150.882 Aludistanz Ø18xØ9x10mm 700007857 Halteadapter vorne unten 150.809 U-Scheiben Ø6,4...
-
Page 2: Montage
Kofferträger HONDA Integra 700 bis Baujahr 2013 Artikel Nr.: 00 01 Schwarz Montage Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. - Page 3 Kofferträger HONDA Integra 700 bis Baujahr 2013 Artikel Nr.: 00 01 Schwarz Montage Befestigung der Halteadapter vorne unten links und rechts: An den Gewindebohrungen auf der Rückseite der Soziusfußrastenauslegers. Vorne: mit der Sechskantschraube M8x16 sowie U-Scheibe Ø8,4. Hinten: mit der Sechskantschraube M8x25 sowie U-Scheibe Ø8,4.
- Page 4 Kofferträger HONDA Integra 700 bis Baujahr 2013 Artikel Nr.: 00 01 Schwarz Montage Montage der Kofferträger links / rechts unten: Die vorbereiteten Kofferträger werden an den Halteadaptern mittels der Lock it System-Schrauben befestigt. ACHTUNG: Lock it System-Schrauben nicht überdrehen ! Langsam drehen (Viertelumdrehung) bis die Schraube fühlbar einrastet und am Anschlag anliegt.
- Page 5 Kofferträger HONDA Integra 700 bis Baujahr 2013 Artikel Nr.: 00 01 Schwarz Montage Hinweise zur Koffermontage Montage des Metalladapters zum Einhaken des Kofferhalteschlosses HINWEIS : die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset. Die notwendigen Schrauben zur Montage der Metalladapter am Kofferträger sind beigefügt (Inbusschrauben M6 x 18, U-Scheiben ø6,4, selbstsichernde Muttern M6).
- Page 6 Side carrier HONDA Integra 700 up to date of manufacture 2013 Item-no.: 00 01 /black The kit includes the following parts: Quant item no. description Quant item no. description 700007855 side carrier left 150.810 washer Ø8,4 700007856 side carrier right 150.808 body washer Ø26xØ8,4x1,5mm 700007857...
- Page 7 Side carrier HONDA Integra 700 up to date of manufacture 2013 Item-no.: 00 01 /black Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an.
-
Page 8: Assembling Instructions
Side carrier HONDA Integra 700 up to date of manufacture 2013 Item-no.: 00 01 /black Assembling instructions Fastening of the adapter bottom left and right: at the free threads behind the footrest bracket. Front: use hexagon bolt M8 x 16 and washer ø8,4. - Page 9 Side carrier HONDA Integra 700 up to date of manufacture 2013 Item-no.: 00 01 /black Assembling instructions Fastening of carrier : The carriers will now be fixed to the adapter with Lock it -screws Attention ! Don´t overturn the Lock it screw ! Rotate slowly one quarter of a turn until screw engages.
-
Page 10: Anti-Theft-Device
Side carrier HONDA Integra 700 up to date of manufacture 2013 Item-no.: 00 01 /black Assembling instructions Hint: assembling side cases Fastening of adapter to hook in the fixing lock Hint : The adapters are enclosed with the side cases. They are not included in the side carrier set.
