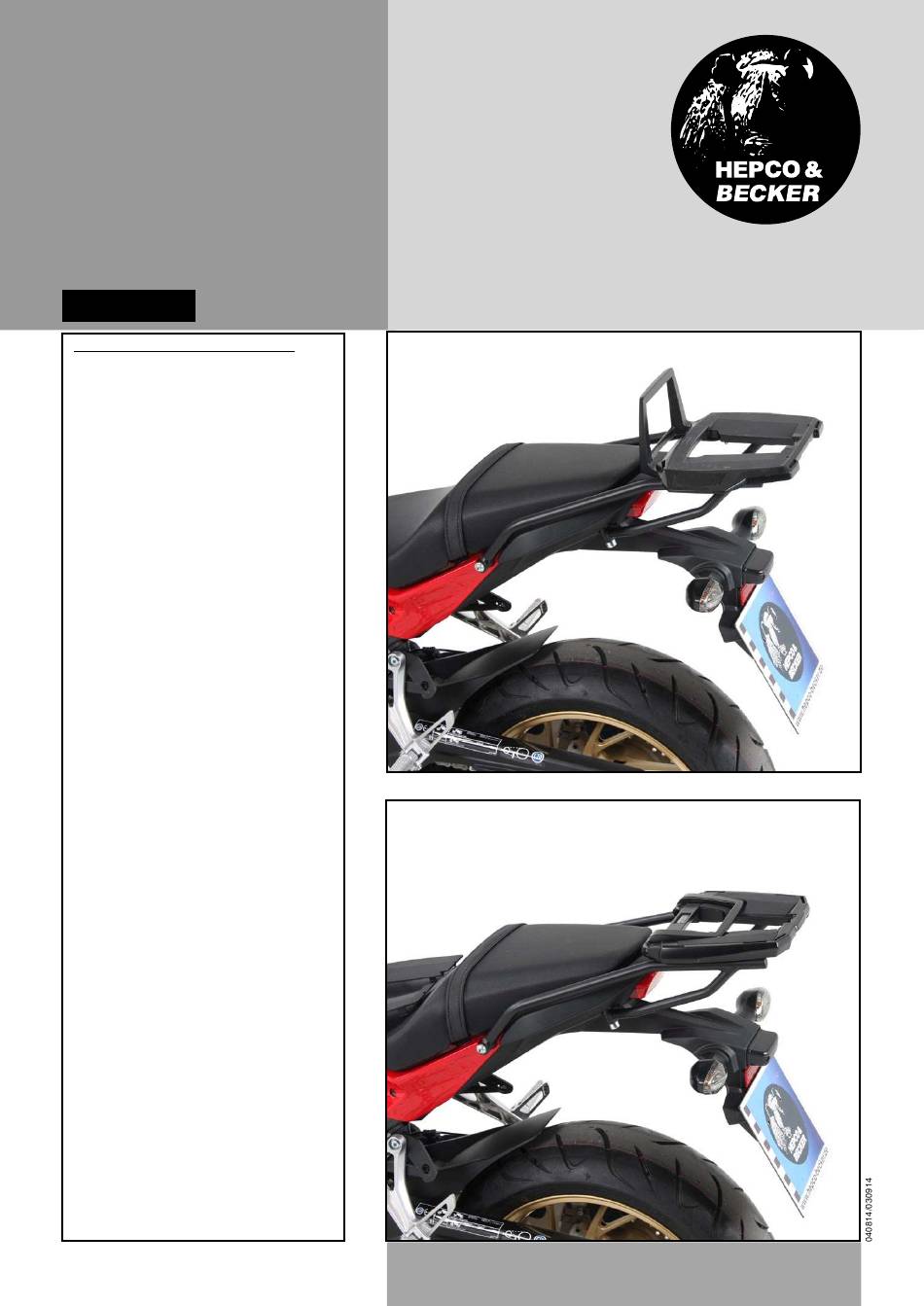

HONDA CBR 650 F
Alurack
Artikel-Nr.: 650.982 01 01 schwarz
Easyrack
Artikel-Nr.: 661.982 01 01 schwarz
HONDA CB 650 F
Alurack
Artikel-Nr.: 650.983 01 01 schwarz
Easyrack
Artikel-Nr.: 661.983 01 01 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
Bei Bestellung eines Aluracks:
1
700006881
bestehend aus:
1
799.901HB
Alu-Rack
1
799.902HB
TC-Bügel für Alu-Rack
1
799.903HB
Abdeckplatte für Rack
Bei Bestellung eines Easyracks:
1
700008650
Easyrack
1
700008647
Abdeckblende links
1
700008648
Abdeckblende rechts
Schraubensatz (für Alu- und Easyrack):
1
700008692
Rohradapter links
1
700008693
Rohradapter rechts
2
150.708
Inbusschrauben
M10 x55 x1,25
2
150.729
Linsenkopfschrauben
M8x55
4
150.885
Inbusschrauben M6 x12
4
150.763
Inbusschrauben M6 x 20
8
150.809
U-Scheibe ø6,4
2
150.810
U-Scheibe ø8,4
2
150.811
U-Scheibe ø10,5
4
150.799
Selbstsichernde
Mutter M6
HINWEIS:
Easyrack und Alurack werden auf die gleiche
Weise auf der beigefügten,
motorradspezifischen Unterkonstruktion
befestigt. Es wird der gleiche Schraubensatz
bei beiden Racks verwendet.
Tipp:
Schrauben sie alle Teile an und lassen sie die
zugänglichen Schrauben etwas locker.
Nachdem alles montiert ist, werden alle
Schrauben auf das entsprechende
Anzugsmoment angezogen.
Dadurch wird sichergestellt, dass das Produkt
spannungsfrei angebaut ist.
Seitenkoffer
Topcases
Gepäckträger
Lock it System
Softbags
Aluminiumkoffer
Lederkoffer
Schutzbügel
Hauptständer
Chopper-Parts
Accessoires
Alurack:
Easyrack:
Packende Ideen.
1
Advertisement
Related Manuals for hepco & becker 650.982 01 01
Summary of Contents for hepco & becker 650.982 01 01
- Page 1 HONDA CBR 650 F Seitenkoffer Alurack Topcases Artikel-Nr.: 650.982 01 01 schwarz Gepäckträger Easyrack Lock it System Artikel-Nr.: 661.982 01 01 schwarz Softbags HONDA CB 650 F Aluminiumkoffer Alurack Lederkoffer Artikel-Nr.: 650.983 01 01 schwarz Schutzbügel Easyrack Hauptständer Artikel-Nr.: 661.983 01 01 schwarz...
-
Page 2: Montage
Seitenkoffer Topcases Gepäckträger Lock it System Softbags Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Montage Accessoires Montage der Rohradapter links und rechts vorne: Die Originalschrauben vor den Haltegriffen an der Verkleidung ausdrehen - diese entfallen. Die Adapter mit den Linsenkopfschrauben M8x55 sowie U-Scheibe ø8,4 verschrauben. - Page 3 Seitenkoffer Topcases Gepäckträger Lock it System Softbags Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Montage Accessoires Alurack: Montage des Alurack: Das Alurack wird mit den Inbus- schrauben M6 x 20,U-Scheiben ø6,4 und selbstsichernden Muttern M6 an den Rohradaptern verschraubt. Die Position so wählen, dass sich die Sitzbank noch abnehmen läßt.
-
Page 4: Assembling Instructions
HONDA CBR 650 F Side cases Alurack Top cases item-no.: 650.982 01 01 black Easyrack luggage frames item-no.: 661.982 01 01 black Lock it system Softbags HONDA CB 650 F Aluminium luggage Alurack item-no.: 650.983 01 01 black Leather luggage... - Page 5 HONDA CBR 650 F Side cases Alurack Top cases item-no.: 650.982 01 01 black Easyrack luggage frames item-no.: 661.982 01 01 black Lock it system Softbags HONDA CB 650 F Aluminium luggage Alurack item-no.: 650.983 01 01 black Leather luggage...
- Page 6 HONDA CBR 650 F Side cases Alurack Top cases item-no.: 650.982 01 01 black Easyrack luggage frames item-no.: 661.982 01 01 black Lock it system Softbags HONDA CB 650 F Aluminium luggage Alurack item-no.: 650.983 01 01 black Leather luggage...
