Préparation et installation de la hotte
AVERTISSEMENT
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la hotte.
1. Retirez le filtre déflecteur, tous les matériaux
d'emballage et le film protecteur avant l'installation.
Soyez prudent lors de l'installation pour éviter les
rayures ou les dommages à l'acier inoxydable.
2. Préparez une armoire personnalisée en suivant les
dimensions de la FIG. B et le tableau ci-dessous.
3. Si vous conduisez verticalement, passez à l'étape 4.
Si vous conduisez horizontalement, retirez le moteur
à l'aide de (8) vis, dégagez le trou de 6 po du conduit
arrière, orientez le moteur pour un conduit horizontal
et réinstallez le moteur et le support, FIG. C, page 14.
4. Installez la hotte dans l'armoire. FIG D, page 14.
REMARQUE: Des blocs de bois peuvent devoir être
ajoutés à la base de l'armoire si un support
supplémentaire est nécessaire.
5. Fixez le panneau avant à l'armoire. FIG E, page 14.
Finaliser l'électricité et les conduits.
6. Sceller les conduits avec du ruban adhésif en
aluminium certifié.
7. Mettez sous tension et vérifiez s'il y a des fuites
autour du ruban
adhésif. Testez le bon
fonctionnement.
8. Réinstaller le filtre.
Vortex Guide d'utilisation, d'entretien et d'installation
Instructions d'installation
Largeur extérieure
Modèle
de la hotte sur mesure
AK9028BS 30 po
36 po
AK9034BS
Largeur de
l'ouverture (C)
Modèle
AK9028BS
26- po
5/8
AK9034BS
*Les dimensions ne tiennent pas compte de la bride de 3/8 po autour de la hotte
**Avec un panneau arrière d'une épaisseur de 3/8 po
Épaisseur recommandée
du panneau latéral :
3/4 po
2-1/16 po
Base de
contreplaqué

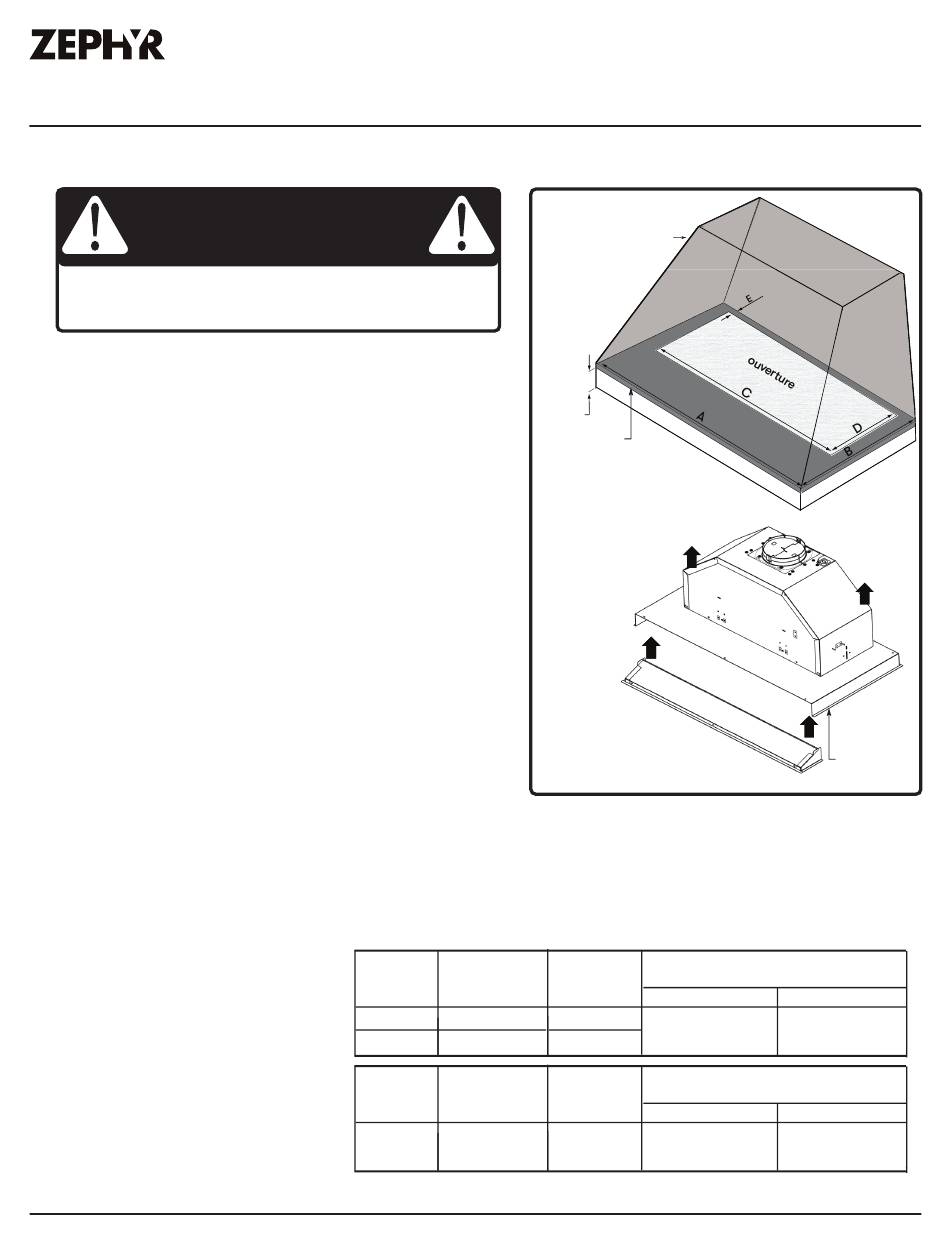

FIG. B
Profondeur intérieure*
Largeur
(A) (A)
intérieure
sans panneau arrière
28 po
1/2
17 po 20
1/2 -
34 po
1/2
Profondeur de la
Profondeur de
base arrière
(D)
l'ouverture
sans panneau arrière
10- po
1/2 1-
3/8
Bride de 3/8 po
de largeur
(B)
avec panneau arrière**
po 17 po 20 po
1/2 1/8 - 1/8
(E)
avec panneau arrière**
po 1 po
13
