Arris NVG578L Quick Start Manual

MPE/SAR/RF exposure information

This device was verified for RF exposure and found to comply with Council
Recommendation exposure requirements. This equipment complies with FCC
radiation exposure limits set forth for an uncontrolled environment.
WARNING: While this device is in operation, a separation distance of at least 41 cm
(16.2 inches) must be maintained between the radiating antenna inside the EUT and
the bodies of all persons exposed to the transmitter to meet the FCC RF exposure
guidelines.
Making changes to the antenna or the device is not permitted. Doing so may result in
the installed system exceeding RF exposure requirements. This device must not be co-
located or operated in conjunction with any other antenna or radio transmitter.
NOTE: The country code selection is for non-US model only and is not available to
all US model. Per FCC regulation, all WiFi product marketed in US must fixed to US
operation channels only.
Cet appareil répond aux directives d'exposition sur la limitation d'exposition du public
général aux champs électromagnétiques.
Radiation Exposure Statement: This equipment complies with ISED radiation
exposure limits set forth for an uncontrolled environment. This equipment should be
installed and operated with greater than 48 cm between the radiator & your body.
Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites
d'exposition aux rayonnements ISED établies pour un environnement non contrôlé.
Cet équipement doit être installé et utilisé à plus de 48 cm entre le radiateur et votre
corps.

Safety information

The following sections describe the safety guidelines for this product.

AC adapter

This product is intended to be supplied with a listed ARRIS Direct Plug-In AC adapter
marked Class 2 or LPS and rated 100-120 V, 60Hz 0.9 A output 12 V 3A for all NVG578L
series gateway models.
The AC power adapter supplied with this product is designed to ensure your personal
safety and to be compatible with this equipment. Use only the power adapter that
was provided with the gateway.
Please follow these guidelines:
• Do not use the adapter in a high moisture environment. Never touch the adapter
when your hands or feet are wet.
• Allow adequate ventilation around the adapter. Avoid locations with restricted
airflow.
• Connect the adapter to a proper power source. The voltage and grounding
requirements are found on the product case and/or packaging.
Adaptateur secteur
Cet appareil est destiné à être alimenté par une source d'alimentation directe fournie
par ARRIS ou de « Classe 2 » ou marquée « LPS », et avec un courant de sortie de 12 V
DC, 3 A pour tous les modèles NVG578L.
Le bloc d'alimentation secteur fourni avec ce produit a été conçu pour garantir votre
sécurité et être compatible avec cet appareil.
Veuillez suivre les consignes suivantes:
N'utilisez pas l'adaptateur secteur dans un environnement hautement humide. Ne
touchez jamais l'adaptateur secteur si vos pieds ou mains sont humides.
• Laissez une ventilation adéquate autour de l'adaptateur secteur. Evitez les endroits
où la circulation de l'air est insuffisante.
• Branchez l'adaptateur secteur sur une prise respectant les spécifications sur la
tension et la mise à la terre se trouvant sur la coque et/ou l'emballage du produit.
Telecommunication cord Caution: To reduce the risk of fire, use only No. 26 AWG or
larger UL Listed or CSA Certified Telecommunication Line Cord.
Cordon téléphonique Attention: Afin de réduire le risque d'incendie, n'utilisez qu'un
cordon téléphonique de calibre 26 AWG ou supérieur listé UL ou certifié CSA.

Internal telephone ports (VoIP)

Telecommunication equipment connected to this port (e.g.,via "Phone Lines 1 &
2" port) should be UL Listed and the connections shall be made in accordance with
Article 800 of the NEC.
Port téléphonique (VoIP)
Tout équipement de télécommunication téléphonique connecté à ce port doit être
listé UL et les branchements doivent être fait conformément aux dispositions de
l'Article 800 du Code national de l'électricité (NEC).

Repairs

Do not, under any circumstances, attempt any service, adjustments, or repairs on
this equipment. Instead, contact your local ARRIS distributor or service provider for
assistance. Failure to comply may void the product warranty.
Réparations
N'essayez en aucun cas d'effectuer des réparations, des ajustements ou des
réparations sur cet équipement. Contactez plutôt votre distributeur ou fournisseur
de services ARRIS local pour obtenir de l'aide. Le non-respect de cette consigne peut
annuler la garantie du produit.

Location - electrical considerations

CAUTION: Due to risk of electrical shock or damage, do not use this product near
water, including a bathtub, wash bowl, kitchen sink or laundry tub, in a wet basement,
or near a swimming pool. Also, avoid using this product during electrical storms. Avoid
locations near electrical appliances or other devices that cause excessive voltage
fluctuations or emit electrical noise (for example, air conditioners, neon signs, high-
frequency or magnetic security devices, or electric motors).
Emplacement – Considération électriques
AVERTISSEMENT: Pour éviter un risque de choc électrique, n'utilisez pas cet appareil
à proximité d'une source d'eau, par exemple près d'une baignoire, un lavabo, une
machine à laver, dans un garage humide ou près d'une piscine. Evitez aussi d'utiliser
cet appareil durant un orage. Evitez de brancher cet appareil à proximité d'appareils
électriques pouvant causer de large fluctuations de tension ou émettant du bruit
électrique (tel que climatiseurs, enseignes au néon, dispositifs de sécurité magnétique
ou de haute-fréquence, ou moteurs électriques).
365-095-34943_x.2 12/2019

Location - environmental considerations

Do not plug the power adapter into an outdoor outlet or operate the residential gateway
outdoors. It is not waterproof or dustproof, and is for indoor use only. Any damage to
the unit from exposure to rain or dust may void your warranty.
Do not use the residential gateway where there is high heat, dust, humidity, moisture, or
caustic chemicals or oils.
Keep the gateway away from direct sunlight and anything that radiates heat, such as a
stove or a motor.
• Do not use the adapter if the cord becomes damaged.
• Do not attempt to service the adapter. There are no serviceable parts inside. Replace
the unit if it is damaged or exposed to excess moisture.
Lieu - considérations environnementales
Ne branchez pas l'adaptateur secteur sur une prise extérieure et n'utilisez pas la
passerelle résidentielle à l'extérieur. Il n'est pas étanche à l'eau ou à la poussière, et
est pour une utilisation à l'intérieur seulement. Tout dommage à l'appareil résultant
d'une exposition à la pluie ou à la poussière peut annuler votre garantie. N'utilisez pas
la passerelle résidentielle dans des endroits où la chaleur, la poussière, l'humidité, des
produits chimiques ou des huiles sont caustiques. Gardez la passerelle à l'abri de la
lumière directe du soleil et de tout ce qui dégage de la chaleur, tel qu'un poêle ou un
moteur.
• N'utilisez pas l'adaptateur si le cordon est endommagé.
• N'essayez pas de réparer l'adaptateur. Il n'y a aucune pièce réparable à l'intérieur.
Remplacez l'appareil s'il est endommagé ou exposé à un excès d'humidité.
Class 1 Laser Product
DANGER: Viewing the laser output with certain optical instruments (e.g. eye loupes,
magnifiers and microscopes) within a distance of 100 mm may pose an eye hazard.
DANGER: There must be a proper termination of all active fibers in the network.
IEC 60825-1:2014 - Safety of laser products - Equipment classification and requirements
EN 60825-1:2014 - Safety of laser products - Equipment classification and requirements
IEC 60825-2:2004+A1+A2 - Safety of laser products - Safety of OFCS
EN 60825-2:2004+A1+A2 - Safety of laser products - Safety of OFCS
Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser
Notice
No. 50, dated June 24, 2007
Produit laser de classe 1
DANGER: La visualisation de la sortie laser avec certains instruments optiques (loupes,
loupes et microscopes, par exemple) à une distance de 100 mm peut présenter un
risque pour les yeux.
DANGER: toutes les fibres actives du réseau doivent être correctement terminées
IEC 60825-1: 2014 - Sécurité des produits à laser - Classification et exigences de
l'équipement
EN 60825-1: 2014 - Sécurité des produits à laser - Classification et exigences de
l'équipement
IEC 60825-2: 2004 + A1 + A2 - Sécurité des produits laser - Sécurité des systèmes OFCS
EN 60825-2: 2004 + A1 + A2 - Sécurité des produits laser - Sécurité des systèmes OFCS
Conforme aux normes 21 CFR 1040.10 et 1040.11 à l'exception des déviations par
rapport à l'avis laser No 50, daté du 24 juin 2007.
Trade Name
ARRIS
Responsible Party ARRIS International plc.
Address 3871 Lakefield Drive, Suwanee,
GA 30024, United States
Phone
1-866 362-7747
Note to CATV system Installer:
This reminder is provided to call the CATV systems installer's
attention to section 820-93 of the National Electric Code which provide grounding and, in
particular, specify that the Coaxial cable shield shall be connected to the grounding system of
the building, so close to the point of cable entry as practical, or equivalent.
NVG578L Gateway Quick Start Guide

Introduction

Use this Quick Start Guide to install, configure, and perform basic
troubleshooting for the NVG578L gateways.

Power supply installation

and Connect the power supply cord to the Power In connector on the gateway
the other end into an appropriate electrical outlet.

Product ventilation

The gateway is intended for residential use. Position the gateway in a
vertical position and where temperature remains within a range of 32°
– 104°F(0° – 40°C) and heat from the unit itself is not trapped. There
must be at least two inches (2") of clearance on all sides except the
bottom.

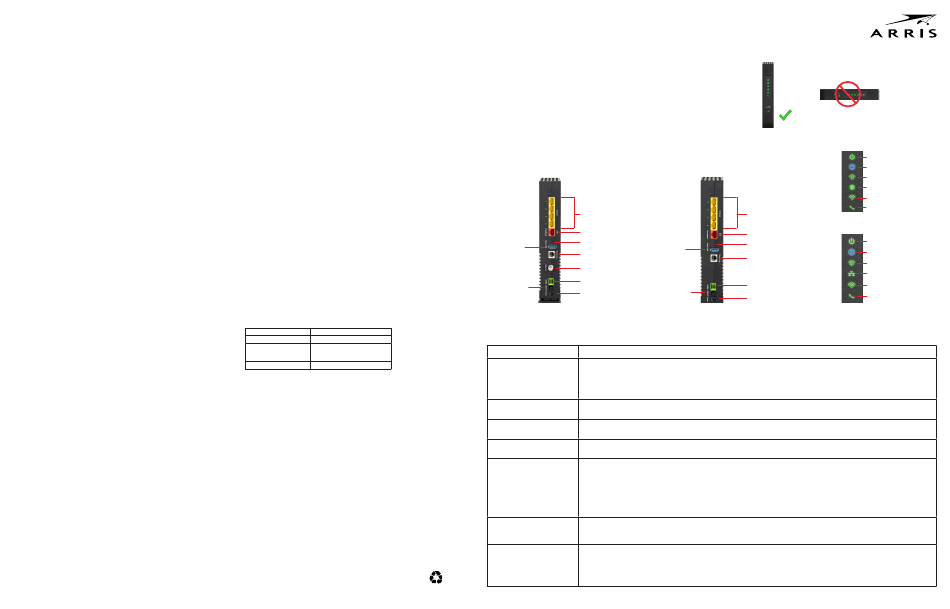

Gateway positioning, status indicator lights and port configuration

Proper positioning of the gateway is essential for proper cooling.

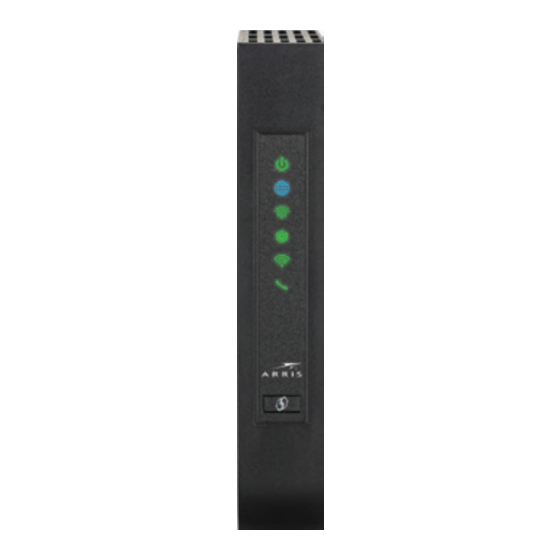

Colored LEDs on the gateway indicate the status of various port activity.
NVG578FHLM
LAN Ethernet ports
with LED support
Broadband port
Reset button
USB port
USB port
Phone Line
Cable Line
GPON
Power button
Power button
Power In
NOTE: Please see the product label placed on the base of your unit for the model number.
LED descriptions
LED
Solid Green: The device is powered.
Flashing Green: The device is booting.
Power
Solid Red: Boot failure.
Flashing Red: Detecting Factory Reset (press and hold the recessed Reset Switch for 10 or more seconds to trigger the
factory reset).
Solid Red: No IP address or authentication failed.
Internet
Off: No active broadband connection.
Solid Green: Ethernet WAN connection is active.
Broadband
Solid Red: No broadband Ethernet WAN connection on the line.
Solid Green: MoCA LAN connection is active.
MoCA LAN
Off: No MoCA LAN connection or MoCA is disabled.
Solid Green: Wireless enabled (either radio).
Flashing Yellow: WiFi Protected Setup (WPS) is active.
Slow flash = less than 3 sec WPS push for the configured radio SSID (2.4 GHz or 5GHz) user pairing.
Wi-Fi Fast flash = 3 sec or longer WPS push for 5GHz Video SSID pairing.
Flashing Red: Flashes for 30 seconds to indicate WPS timeout or conflict.
Solid Red: Wireless network failure.
Off: Wireless disabled (both radios).
Solid Green: Port is active.
LAN/WAN Ethernet LEDS
Off: Port is not active.
on rear panel RJ-45 ports
Flashing Green: Traffic is passing on the line.
Solid Green: All voice lines are registered and active.
Flashing Green: A voice line is ringing or off-hook.
Phone Line
Solid Yellow: Both lines of a two line system are provisioned with one unregistered.
Solid Red: All provisioned voice lines are provisioned but not SIP registered.
Off: VoIP is not provisioned, or the gateway power is off.
Minimum spacing
5cm/2" 5cm/2"
NVG578FHLM Front Panel
NVG578FHL
LAN Ethernet ports
with LED support
NVG578FHL Front Panel
Broadband port
Reset button
Phone Line
GPON
Power In
Status
Power
Internet
Broadband
MoCA LAN
Wi-Fi
Voice
Power
Internet
Broadband
LAN Ethernet
Wi-Fi
Voice
