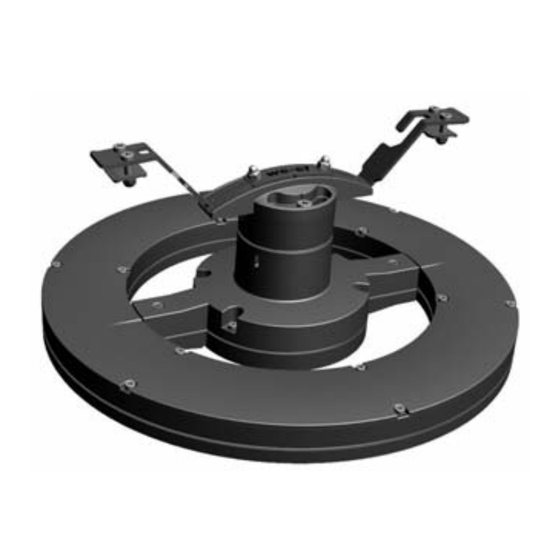

- Page 1 WE-EF LEUCHTEN Notice d’installation et de maintenance pour Luminaire caténaire Serie CFS500 LED Installation and Maintenance Instructions for Catenary mounted luminaire CFS500 LED Series...
- Page 2 Surface de résistance au vent (SCx) / Windage area: * Nominal powerfor latest data refer to www.we-ef.com CFS530 ......max. 0,13 m Indice de protection / Protection: IP66, IK08 CFS540 .
-
Page 3: Montage
Montage Installation Le luminaire doit être installé et voir sa maintenance The luminaire must be installed and maintained by a suit- exercé par une personne qualifiée et ayant une abilité éléc- ably qualified person in compliance with latest construc- trique à jour. tion and electrical regulations and relevant legislation. - Page 4 7) Les CFS500 peuvent être tourner à 45° de chaque côté de l’axe vertical. (fig. 3). 7) The luminaire CFS500 series can be adjusted up to 45° Pour se faire, desserrer les vis Q, adjuster et resserer. to each side, to illuminate an area (fig. 3).
- Page 5 Classe II Phase (L1) sur 1, Fil pilote (L2) sur 2, Neutral (N) to 3 Neutre (N) sur 3 et terre fonctionnelle 1-10V / DALI / WE-EF Eco Step Dim® Dynamic 1-10V / DALI / WE-EF Eco Step Dim® Dynamic Phase (L1) to 1, Neutral (N) to N, Control Class I Classe I ...
- Page 6 fig. 1 fig. 2 Couple de serrage / Torque Vis / Screw Couple de serrage / Torque 14° max. 2,0 Nm max. 4,0 Nm max. 6,0 Nm max. 15,0 Nm max. 100,0 Nm fig. 3 ± 45°...
- Page 7 Product Information / Surge Protection Informations relatives au produit / protection contre les surtensions As an option, this luminaire can also be fitted with a surge protector of Ce luminaire peut (lors de la commande) être équipé d’une protection contre Type 2-3 (at the time of order).
- Page 8 fig. 7 fig. 8 fig. 9 fig. 10...
- Page 9 CFS500 LED_010618 / 006-1509 If any luminaire and/or accessory is subsequently modified, the Données techniques susceptibles de changer. persons responsible for the modification shall be considered as Technical specifications are subject to change. manufacturer. © WE-EF 2018...
