4. Montaža
Opozorilo
Montažo črpalke lahko izvede le
kvalificirano strokovno osebje.
Unilift AP35 in AP50: preprečiti moramo,
da osebje pomotoma ne pride v stik z
rotorjem.
V skladu s standardom EN 60335-2-41/
A2:2010 lahko ta izdelek, ki ima 5 metrov
Nasvet
napajalnega kabla, uporabljate le v zaprtih
prostorih.
4.1 Priključek
Pri stabilni postavitvi priporočamo izvedbo tlačnega
voda z navojnim priključkom, nepovratnim ter
zapornim ventilom.
Če montiramo črpalko v vodnjaku z v odstavku
navedeno najmanjšo prosto dožino kabla (100 mm),
morajo mere vodnjaka ustrezati v odstavku
navedenim najmanjšim meram.
Nadalje moramo črpalko tako izbrati, da dotok vode
v vodnjak ni večji od moči črpalke.
‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹
‹ ‹
‹ ‹
‹
‹
‹ ‹
‹
‹
‹
‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹
‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹ ‹
‹ ‹ ‹
‹
‹ ‹
‹
‹
‹
‹
‹ ‹ ‹
‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹ ‹
‹ ‹
‹
‹ ‹
‹ ‹ ‹ ‹
‹
‹
‹
‹
‹ ‹
‹ ‹
‹
‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹
‹
‹ ‹
‹ ‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹ ‹
‹ ‹
‹
‹
‹
‹
‹
‹ ‹
‹ ‹
‹
‹ ‹
‹
‹ ‹
‹
‹
‹
‹
‹ ‹ ‹
‹
‹
‹ ‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹
‹
‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
550 mm

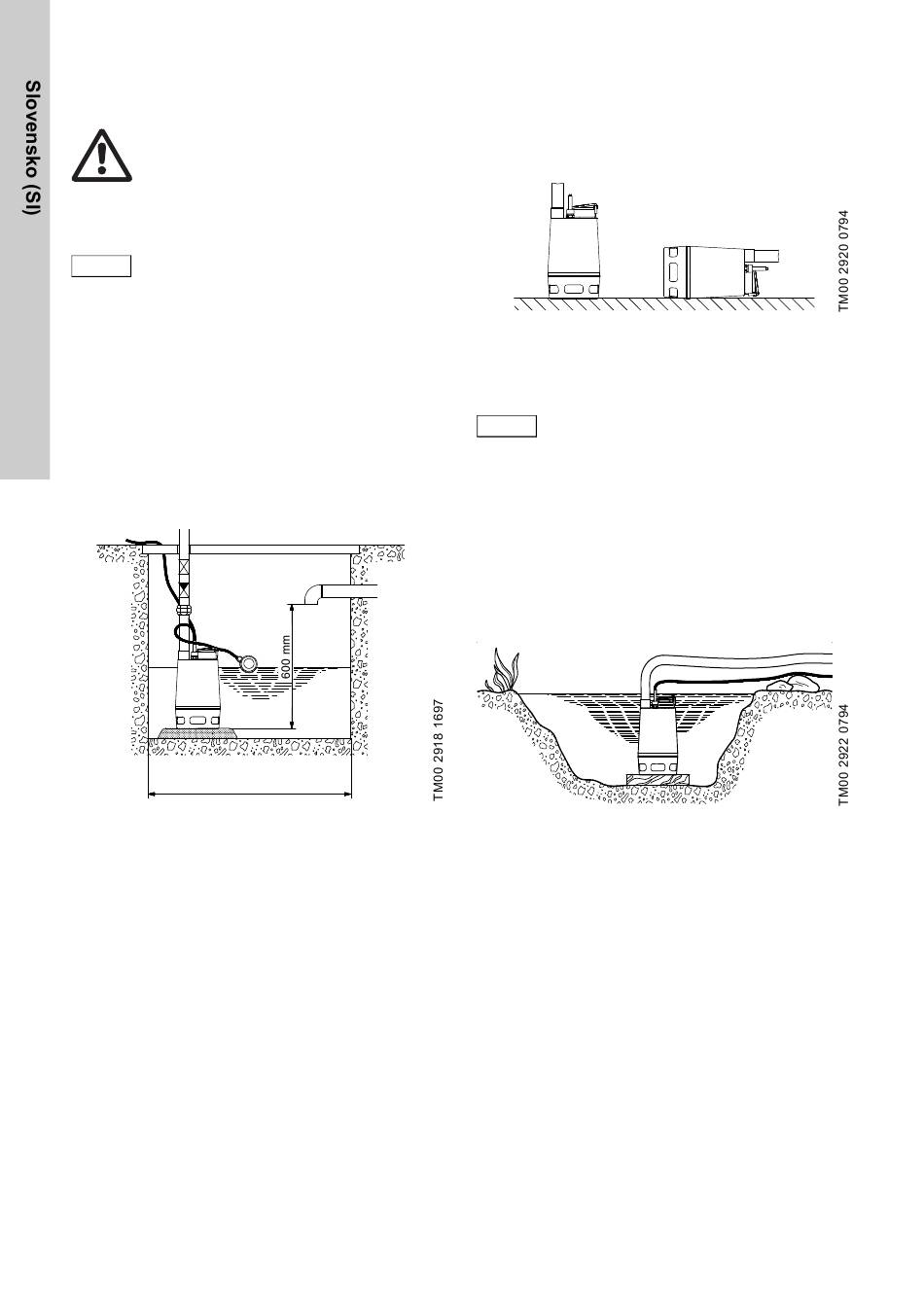

Slika 2
152
6
2
‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹
‹
‹ ‹
‹
‹ ‹
‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹
‹ ‹
‹
‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹
‹
‹
‹ ‹
‹
‹ ‹
‹ ‹
‹
‹ ‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹ ‹
‹
‹
‹
‹
‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹
‹
‹ ‹ ‹
‹
‹ ‹
‹
‹ ‹
‹ ‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹
‹
‹
‹
‹
‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹
‹
‹ ‹ ‹
‹
‹ ‹
‹
‹ ‹
‹ ‹
‹
‹
‹
‹
‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹ ‹
‹
‹
‹
‹ ‹
‹ ‹
‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
4.2 Postavitev
Črpalka lahko deluje stoje ali leže s tlačnimi nastavki
kot najvišjo točko črpalke, glej skico 3.
Med delovanjem mora biti sesalno sito zmeraj
potopljeno v črpani medij.
Slika 3
Po montaži cevi/gibljive cevi lahko črpalko postavimo
na svoje mesto.
Črpalke nikoli ne smemo dvigovati ali
Opozorilo
spuščati z električnim kablom.
Črpalko moramo postaviti tako, da se sesalno sito
popolnoma ali delno ne zamaši z blatom,
umazanijami ipd...
Pri stabilni postavitvi moramo vodnjak pred
postavitvijo črpalke očistiti blata, proda itd...
Priporočamo, da črpalko pritrdite na trdno podlago,
glej skico 4.
Črpalke ne smemo postaviti tako, da visi na tlačni
napeljavi.
‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹ ‹
‹ ‹ ‹
‹
‹ ‹
‹
‹ ‹ ‹
‹
‹ ‹
‹ ‹ ‹
‹
‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹ ‹ ‹
‹ ‹ ‹
‹
‹ ‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹ ‹
‹
‹
‹ ‹
‹
‹ ‹ ‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹
Slika 4
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹
‹ ‹
‹ ‹
‹
‹
‹
‹
‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹ ‹ ‹ ‹
‹ ‹ ‹
‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹ ‹
‹ ‹
‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹
‹ ‹
‹ ‹
‹
‹
‹ ‹ ‹
‹ ‹
‹
‹ ‹ ‹ ‹
‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹
‹
‹
‹
