Ensamblaje - Montaje estándar en techo (continuación)
6

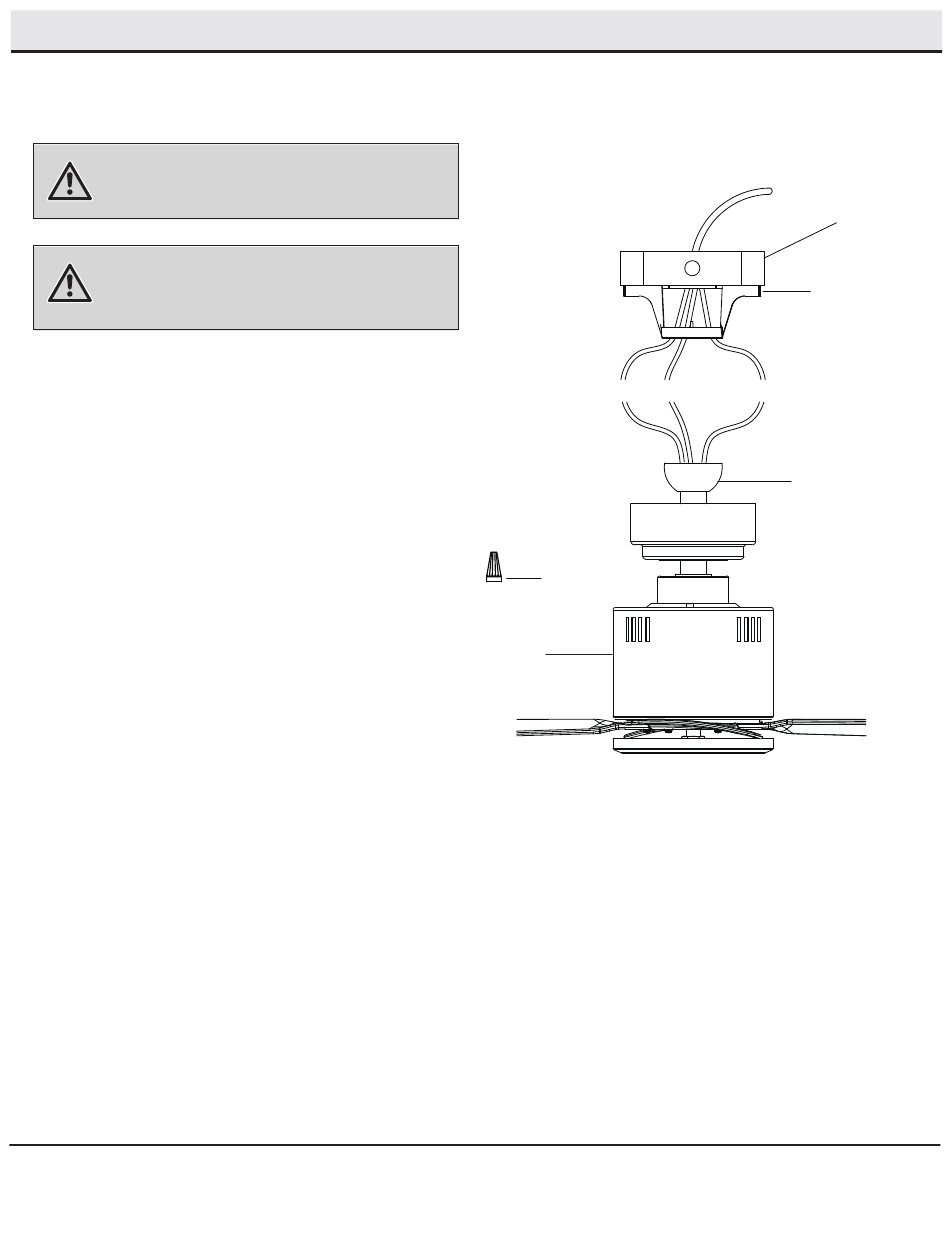

Cómo hacer las conexiones eléctricas
ADVERTENCIA: Para evitar posible descarga eléctrica,
asegura que no circule electricidad en el cortacircuitos
ni en la caja principal de fusibles antes de cablear.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no
haya ningún cable pelado visible en las tuercas para
cable (excepto el cable a tierra).
Seguir los siguientes pasos para conectar tu ventilador los
cables de alimentación domésticos. Asegurar las tuercas de
cable (DD) incluidas con tu ventilador envolviendo las
conexiones con cinta adhesiva de electricista.
Conecta el cable negro (activo) del cielo raso al cable
□
negro del conjunto motor-ventilador (G).
Conecta el cable blanco (neutral) del cielo raso al cable
□
blanco del conjunto motor-ventilador (G).
Conecta el conductor a tierra del cable de la línea de
□
alimentación de 120 V (puede ser un cable desnudo o
con aislante de color verde) al (los) cable(s) terminal(es)
a tierra verde(s) del ventilador. Hay dos cables verdes a
tierra: uno desde el soporte de montaje (B) y otro desde
el conjunto del tubo bajante-esfera de soporte (E).
Asegura las conexiones de cable usando las tuercas
□
plásticas (DD) correspondientes incluidas con los
herrajes eléctricos.
Después de conectar los cables, sepáralos de manera
□
que aquellos verde y blanco queden a un lado de la caja
eléctrica (1) y los cables negro y azul, del otro lado. Con
cuidado, mete todas las conexiones eléctricas dentro de
la caja (1).
Verde Negro
DD (X3)
G
9
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
1
B
Blanco
E
