DB721, DB722
en
Detector base with
loop contact
ru
Основание
извещателя с
кольцевым контактом
en
Installation
ru
Установка

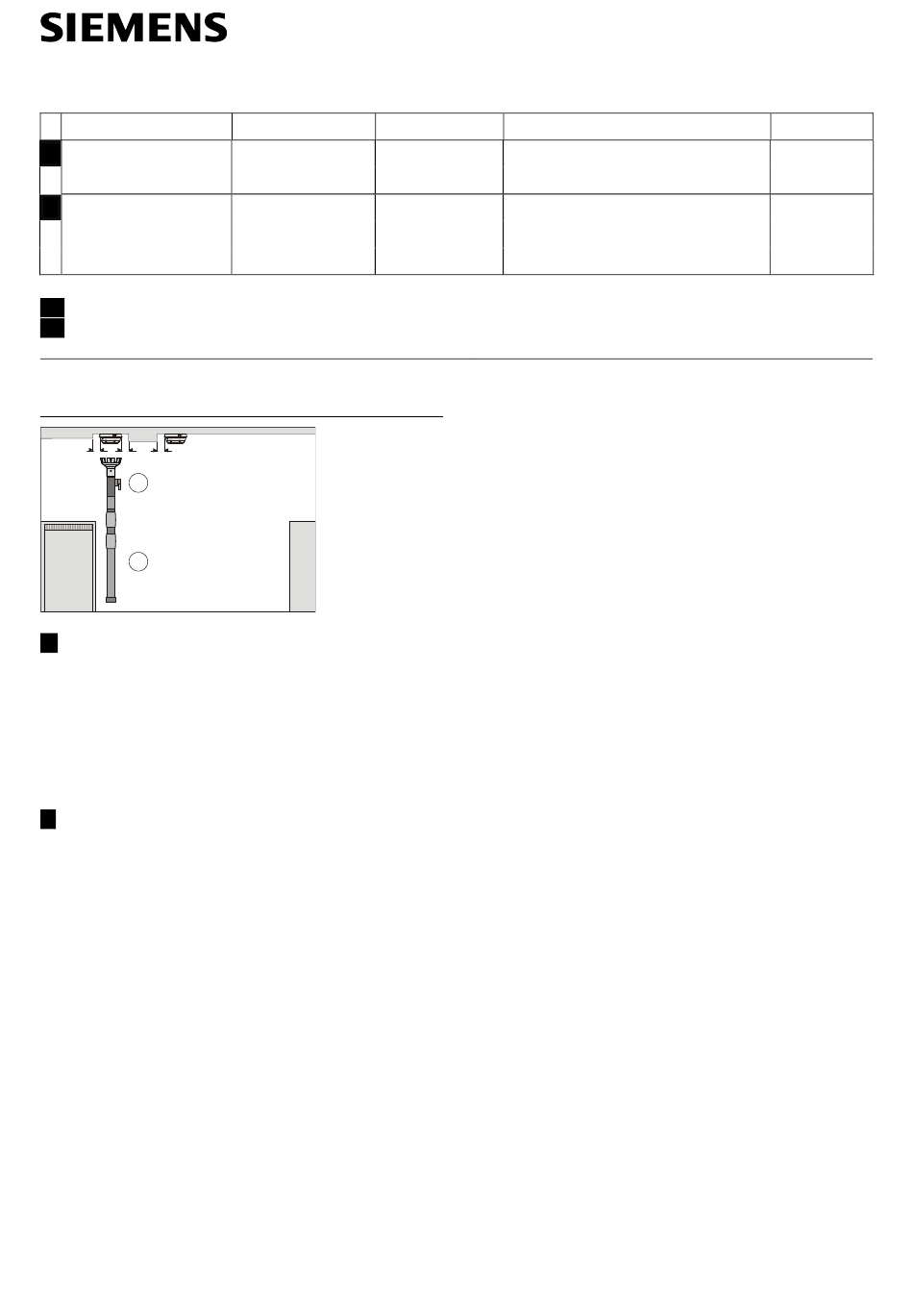

Required space
Необходимое пространство
*
*
*
* = min. 2 cm
1
2
en
The detectors installed must be easily accessible for
service and inspection work. It must be possible to remove
the detector from directly below using the detector
exchanger. The detector base requires a minimum
clearance of 2 cm around its sides
1
Detector exchanger
2
Telescope or extension rod
Извещатель следует устанавливать в
ru
легкодоступном месте для выполнения обслуживания
и проверки. Следует обеспечить возможность
удаления извещателя снизу, с помощью
регулировочного прибора для замены извещателя.
Вокруг основания извещателя следует оставить зазор
минимум 2 см.
1
Регулировочный прибор для замены извещателя
2
Телескопический удлиняющий стержень
A6V10200373
DB720
DBS720
Detector base
Sounder base
Основание
Основание с
извещателя
сиреной
Автоматизация и безопасность зданий
RS720, LP720
Detector base seal,
detector locking device
Уплотнение для основания
извещателя, устройство
блокировки извещателя
BA720
Base
attachment
Приставка
для
основания
Пожарная безопасность
Advertisement
Related Manuals for Siemens DB720
Summary of Contents for Siemens DB720
- Page 1 DB721, DB722 DB720 DBS720 RS720, LP720 BA720 Detector base with Detector base Sounder base Detector base seal, Base loop contact detector locking device attachment Основание Основание Основание с Уплотнение для основания Приставка извещателя с извещателя сиреной извещателя, устройство для кольцевым контактом...
- Page 2 Wiring the detector base Wiring the sounder base Электропроводка основания извещателя Электропроводка основания с сиреной Installation in humid or wet environments Установка во влажной среде Recessed box Detector base Screws with max. Ø of 4 mm Detector base seal RS720 (not for DB722) Min.
- Page 3 Cable entry Auxiliary terminals Ввод кабеля Дополнительные разъемы DB721 DB720 DB722 Detector base/sounder base For detector base DB72x or sounder base DBS720 The conductor loops must be placed flat in the base Connection terminals: 1…2.5 mm bottom. Micro terminals: 0.28…0.5 mm Screw terminals or spring clips Для...
- Page 4 Inserting the detector Connection diagram C-NET Установка извещателя Схема подключения C-NET – – – – – Insert the detector (1) in the detector base DB72x (2) or sounder base DBS720, turning clockwise. You must be able to hear and feel the detector snap in. Вставьте...
- Page 5 Details for Для заказа ordering DB721 S54319-F11-A1 Detector base with loop contact Основание извещателя с кольцевым контактом DB721 S54319-F11-A1 Detector base Основание извещателя DB722 S54319-F19-A1 Detector base Основание извещателя BA720 S54319-F20-A1 Base attachment Приставка для основания DBS720 S54319-F5-A1 Sounder base Основание...
- Page 6 Alarm indicator - Flush Индикатор срабатывания – утопленный монтаж DX791 S54319-F6-A1 Detector exchanger Регулировочный прибор для замены извещателя © Siemens Switzerland Ltd 2008-2011 OOO <Сименс> Данные и дизайн могут быть изменены без предупреждения. Департамент Siemens Building Technologies DBS720: За более подробной информацией обратитесь к...
