CP Electronics EBDSPIR-PRM-VFC Installation Manual

Prm switching, ceiling pir presence/absence detector, volt free contact

Advertisement

Quick Links

EBDSPIR-PRM-VFC
PRM switching, ceiling PIR presence/absence detector, volt free contact
PRM Umschaltung, Decken-PIR-Präsenz-/Abwesenheitsmelder, potenzialfreier Kontakt
Detector PIR, presencia / ausencia, con contacto libre de potencial, conmutación ON/OFF
Detector PIR para teto, de presença/ausência On/off , Contacto livre de potencial
Commutation PRM, détecteur de présence / absence PIR au plafond, contact libre de potentiel
Commutazione PRM, rilevatore di presenza / assenza PIR a soffitto, contatto libero da tensione
PRM schakeling, plafond PIR aanwezigheids- / afwezigheidsdetector, potentiaalvrij contact, lage spanning
Инфракрасный датчик присутствия, скрытый монтаж в потолок, полуавтоматический режим,
коммутация - реле, беспотенциальное
Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) |
Dimensies (mm) | Размеры (мм)
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's | Загрузки и Видео
EN
be installed by a qualified
electrician in accordance with
the latest edition of the IEE
wiring regulations.
DE
ausschließlich von qualifizierten
Elektrofachkräften zu installieren.
ES
cualificado debe instalar este
dispositivo.
PT
qualificado deve instalar este
dispositivo.
4
76
WD928 Issue 6 Installation Guide
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing | Внимание
FR
This device should
qualifié peut installer ce
dispositif.
IT
essere installato da un
Dieses Gerät ist
elettricista qualificato.
NL
worden geïnstalleerd door een
Sólo un electricista
gekwalificeerde elektricien.
RU
должно быть установлено
Somente um eletricista
квалифицированным
электриком.
65
cpelectronics.co.uk/cp/928
EBDSPIR-PRM-VFC
Seul un électricien
Il dispositivo deve
Dit apparaat moet
Это устройство

Advertisement

loading
Need help?

Need help?

Do you have a question about the EBDSPIR-PRM-VFC and is the answer not in the manual?

Questions and answers

Summary of Contents for CP Electronics EBDSPIR-PRM-VFC

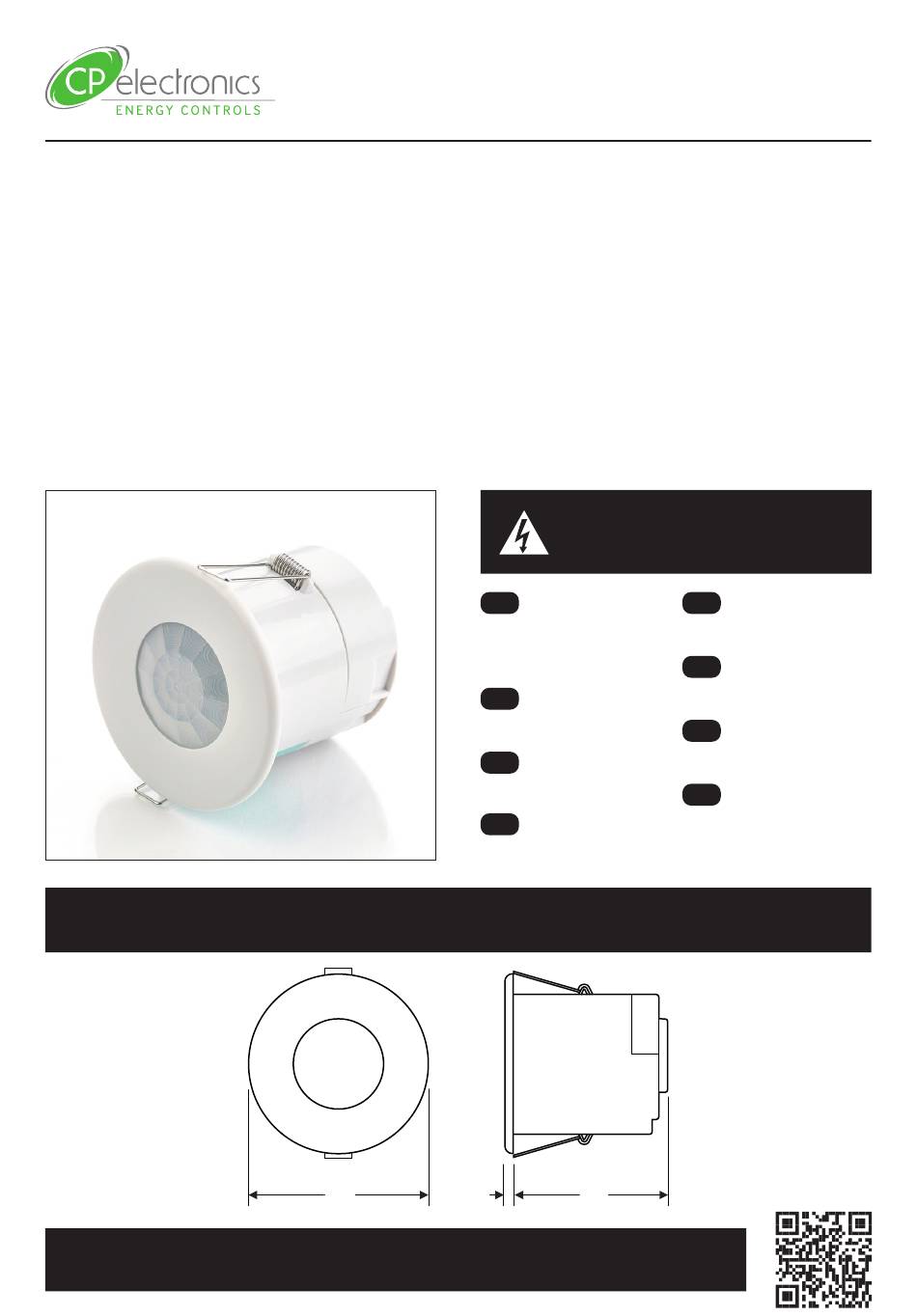

  • Page 1 WD928 Issue 6 Installation Guide EBDSPIR-PRM-VFC EBDSPIR-PRM-VFC PRM switching, ceiling PIR presence/absence detector, volt free contact PRM Umschaltung, Decken-PIR-Präsenz-/Abwesenheitsmelder, potenzialfreier Kontakt Detector PIR, presencia / ausencia, con contacto libre de potencial, conmutación ON/OFF Detector PIR para teto, de presença/ausência On/off , Contacto livre de potencial Commutation PRM, détecteur de présence / absence PIR au plafond, contact libre de potentiel...
  • Page 2 Detection pattern | Erfassungsbereich | Patrón de detección | Padrão de detecção | Performance de détection | Modello di rilevazione | Detectie zone | Шаблон обнаружения high sensitivity low Wiring | Verkabelung | Cableado | Ligações | Câblage | Cablaggio | Bedrading | Кабель Leyenda Légende Legenda...
  • Page 3 Presence or absence detection | Anwesenheits- oder Abwesenheitserkennung | Detección de presencia o ausencia | Deteçao em presença ou ausência | Détection de présence ou d’absence | Rilevazione di presenza o assenza | Aanwezigheids- of afwezigheidsdetectie | Обнаружение присутствия или полуавтоматический режим The unit ships with presence detection as default.
  • Page 4 Installation | Instalación | instalação | Installazione | Installatie | Установка This device is designed to be flush Este dispositivo foi projetado para Dit apparaat is ontworpen voor ceiling-mounted. See page 12 for ser montado no teto. Veja a página 12 inbouwmontage in het plafond.
  • Page 5 Wire in plugs & connect to detector | Verdrahtugn & Anschluß des Melders | Cableado y conexión del sensor | Cablagem e ligação do sensor | Câbler le bornier et connecter au détecteur | Cablaggio e connessione al rilevatore | Bedrading & aansluiten op detector | Соединение проводов и подключение к датчику Wire in plug/s, using wiring Collegare il morsetto usando il diagram on page 3 as a guide.
  • Page 6 Install detector | Melder installieren | Instalación del detector | Instalaçao do detector | Installer le détecteur | Installazione del sensore | Installeer detector | Установка датчика Bend the springs up and push Replier les ressorts vers le haut detector through hole in ceiling. When fully et pousser le détecteur à...
  • Page 7 Testing | Prüfen | Pruebas | Teste | Test | Verifiche | Testen | Тестирование 1. Power up the sensor. The detector 1. Alimenter le capteur : la charge Presence Detection active load should come on immediately. devrait s’allumer immédiatement. 2. Vacate the room or remain very still and 2.
  • Page 8 Technical Data Technische Daten Part code EBDSPIR-PRM-VFC Teile-code EBDSPIR-PRM-VFC Weight 0. 1 50kg Gewicht 0. 1 50kg Supply voltage AC 230 VAC +/- 10% Versorgungsspannung AC 230 VAC +/- 10% Supply frequency 50Hz Versorgungsfrequenz 50Hz Power consumption parasitic 728mW Parasitäre stromverbrauch...
  • Page 9: Datos Técnicos

    Datos Técnicos Dados Técnicos Código de pieza EBDSPIR-PRM-VFC Código da peça EBDSPIR-PRM-VFC Peso 0. 1 50kg Peso 0. 1 50kg Voltaje de entrada de CA 230 VAC +/- 10% Tensão de alimentação CA 230 VAC +/- 10% Frecuencia de suministro 50Hz Freqüência de fornecimento...
  • Page 10 Données Techniques Specifiche Tecnichev Code de la pièce EBDSPIR-PRM-VFC Codice parte EBDSPIR-PRM-VFC Poids 0. 1 50kg Peso 0. 1 50kg Tension d’alimentation CA 230 VAC +/- 10% Tensione di alimentazione CA 230 VAC +/- 10% Fréquence d’alimentation 50Hz Frequenza di alimentazione 50Hz Consommation électrique parasite...
  • Page 11 Technische data Технические данные Onderdeelcode EBDSPIR-PRM-VFC Наименование изделия EBDSPIR-PRM-VFC Gewicht 0. 1 50kg Вес 0. 1 50кг Voedingsspanning AC 230 VAC +/- 10% Номинальное напряжение 230 В AC +/- 10% Voedingsfrequentie 50Hz Номинальная частота 50Гц Energieverbruik in ruststand 728mW Потребляемая мощность...
  • Page 12 Brent Crescent, London NW10 7XR t. +44 (0)333 900 0671 enquiry@cpelectronics.co.uk www.cpelectronics.co.uk connect with us Due to our policy of continual product improvement CP Electronics reserves the right to alter the specification of this product without prior notice. WD928 Issue 6 Installation Guide, EBDSPIR-PRM-VFC...
