Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend
die Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des
Motorrades negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Diese Rastenanlage wird vormontiert geliefert! Alle Verbindungselemente, die
nicht zur Montage oder zum Einstellen der Rastenanlage verwendet werden, sind
endfest montiert und mit Schraubensicherungsmittel eingesetzt. Endfest
vormontierte Elemente werden in der Montageanleitung nicht beschrieben.
Alle in der Anleitung beschriebenen Verbindungselemente, die nicht durch
Konter- oder selbstsichernde Muttern fixiert werden, sollten mit mittelfestem
Schraubensicherungsmittel (z. B. Loctite 243) eingesetzt werden.
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers.
Für alle anderen Verbindungen der Rastenanlage gelten folgende Drehmomente:
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad
vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit
partikelfreiem Barium- oder Lithiumfett (kein MoS
Demontage:
Lösen Sie zunächst die Steckerverbindung zum Bremslichtschalter.
Demontieren Sie dann den Schalthebel und die originale Fußrastenanlage.
Schneiden Sie den Hilfshebel des Seitenständers mit geeignetem Werkzeug bündig am
Seitenständerrohr ab und versiegeln Sie die Schnittstelle um Korrosion vorzubeugen.
Öffnen Sie nicht die Verschraubung der Bremsleitung!
Kennzeichnung:
Die Rastenanlage ist auf beiden Seiten jeweils auf der Grundplatte sowie auf der Adapterplatte
auf der Innenseite mit „B49" gekennzeichnet.
——————————————
Rev. 04 21/11/2017
Artikel-Nr. : 110B049 / 110B056
Produkt : Rastenanlage
Fahrzeughersteller : BMW
Modell : RnineT (R1ST / 1N12) 2014-
M5
=
6Nm
M6
=
10Nm
Zubehör von
Montageanleitung
RnineT Scrambler (1N12) 2017-
M8
=
M10 x 1,25
=
) geschmiert werden.
2
—
20Nm
30Nm
——
Das Original
Seite 1 von 12
Advertisement
Related Manuals for LSL 110B049
Summary of Contents for LSL 110B049

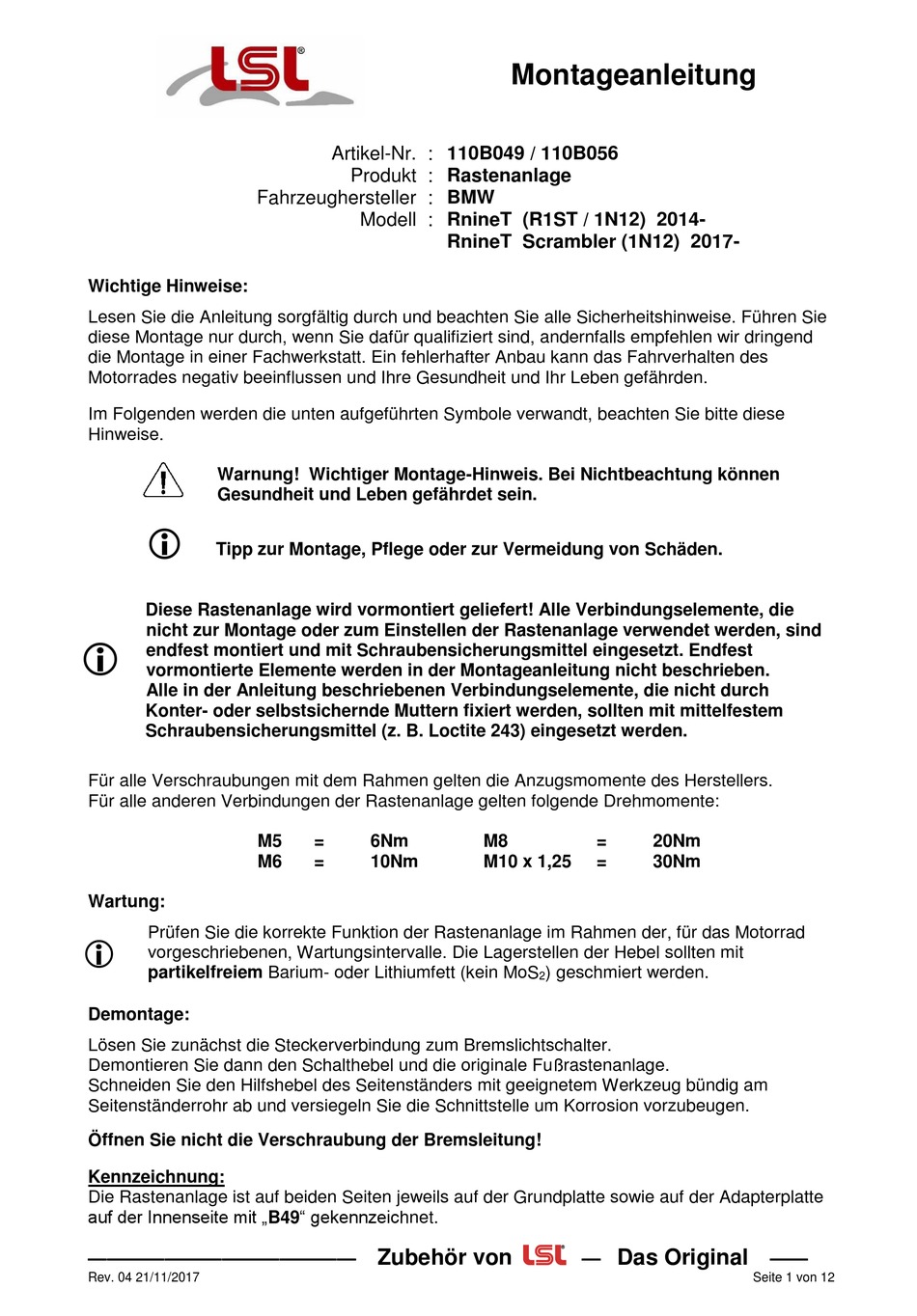

- Page 1 Montageanleitung Artikel-Nr. : 110B049 / 110B056 Produkt : Rastenanlage Fahrzeughersteller : BMW Modell : RnineT (R1ST / 1N12) 2014- RnineT Scrambler (1N12) 2017- Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
