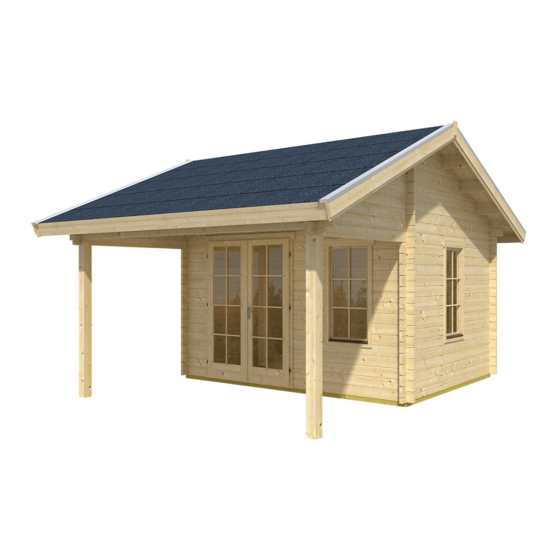

Calgary 380 x 300cm
Informations importantes sur votre cabane en madriers
Nous nous réjouissons que vous ayez choisi un produit SKAN HOLZ.
Avant de procéder au montage ou d'en charger l'équipe de monteurs, veuillez vérifier que le kit est complet en pointant la liste d'articles.
Si une pièce est défectueuse ou manque, nous vous la livrerons au plus vite. Nous ne pouvons pas prendre en charge les frais occasionnés par le
retard pour le constructeur.
Veuillez faire preuve de compréhension pour le fait que nous ne pouvons accorder aucune garantie pour les vices suivants :
- stockage dans de mauvaises conditions avant le montage
- ancrage incorrect dans le support ou fondation insuffisante (fondation conformément au calcul statique)
- dommages dus à des erreurs de montage, par ex. la maison n'est pas horizontale ou n'est pas perpendiculaire
- dommages dus à des charges de neiges plus élevées que celles prévues dans le calcul statique. Recommandation : décharge du toit
en enlevant la couche de neige
- dégâts de tempêtes (sinistres) ou destruction violente
- dommages sur des constructions modifiées par le client
- formation naturelle de fissures, trous provenant de nœuds, torsions, modifications de la couleur ou modifications semblables (naturel,
n'a pas d'influence sur la statique)
Instructions de stockage avant le montage :
- stocker la palette sur une surface plane dans un endroit sec.
- protéger contre l'ensoleillement et l'humidité, le bois en vrac peut se déformer fortement!
Instructions d'entretien :
Le bois n'a subi aucun traitement : l'apposition régulière d'une couche de protection est absolument impérative!
Consultez pour cela la fiche d'information fournie : "Consignes d'entretien / traitement de couleur".
Conseils et indications généraux:
Généralités :
- Les fenêtres et portes externes sont fournies en verre isolant. Toute isolation complémentaire éventuelle doit être réalisée
par le client. Le plancher peut être isolé par le client, dans ce cas veuillez vous informer auprès d'un spécialiste.
- Recommandation : veuillez percer un avant-trou pour toutes les vis !
- Lot de construction de base :
- pour une couverture en tuiles : pour les lattes de toit on a calculé une cote standard pour une couverture en tuiles.
- L'isolation du toit éventuelle (pour une couverture en bardeaux ou en tuiles) doit être réalisée par le client, veuillez vous
informer auprès d'un spécialiste. Bardeaux et tuiles ne sont pas compris dans la fourniture.
Informations sur les dessins:
-
Fondations (conformément à la statique, non compris dans le détail de la livraison) : béton C25/30, Semelle filante : l/h =
1
30/90 cm, pour chaque 2 Ø 12 en haut et en bas, armature Ø 6, e < 20 cm. Semelle : d=14 cm, Q188A, traverse en haut et
en bas. Ancrage des poutres de plancher sur la semelle filante à l'aide de boulons M12, e < 60 cm (par le client).
-
Les tiges filetées de protection contre les tempêtes sont bloquées en haut avec une rondelle et un écrou, par le bas avec
2
une rondelle, un ressort et un écrou. Pour serrer sans problème l'écrou supérieur de la tige filetée, le ressort en bas devrait
être enfoncé vers le haut avec la tige filetée.
Le ressort ne doit rester que légèrement serré, afin que la maison puisse travailler en hauteur.
Les extrémités des tiges filetées qui dépassent doivent être coupées en haut. Même lorsque la maison est terminée, il
faut absolument veiller à ce que les tiges filetées ne reposent pas sur le sol, étant donné que sinon, pendant des phases
sèches, des fentes se forment et le toit est soulevé. Les tiges filetées peuvent également être insérées ultérieurement dans
les perçages des différents madriers. Il faut alors d'abord s'assurer préalablement que chaque madrier a un perçage et
que les perçages sont dégagés et pas obstrués par des copeaux ou des matières semblables.
-
Dans différentes conditions atmosphériques, le bois travaille en hauteur. Pour éviter la formation de fentes, les madriers de
3
la maison ne doivent par exemple pas être reliés entre eux par des étagères sur plusieurs madriers, étant donné que le
bois ne pourra alors plus se dilater.
-
Les cadres ou châssis de portes et fenêtres ne doivent pas être fixés solidement aux madriers de parois. Si la porte
4
ferme mal, elle peut être ajustée en tournant les charnières.
-
Conformément à la statique, une liaison rigide entre les poteaux et le sol est impérativement nécessaire. Des étançons à
5
visser ainsi qu'ancres à poteaux à bétonner sont autorisés en termes de statique, mais les manchons à enfoncer ne sont
pas possibles. Les instructions de montage représentent à titre d'exemple le montage avec des étançons à visser. Mais il
ne s'agit là que d'une suggestion. En ce qui concerne le matériel de fixation pour les poteaux et les fondations (vissages),
veuillez se référer aux indications du constructeur. Tout terrain à bâtir et tout élément de construction affichent un comporte-
ment différent en termes d'affaissement. Veuillez tenir compte du fait que nous ne pouvons pas prendre cela en considéra-
tion dans nos planifications, raison pour laquelle nous ne pouvons pas assumer une garantie en ce qui concerne ce proces-
sus. Les montants sont livrés plus longs et doivent être mis à longueur sur place par le client.
-
L'étanchéité du larmier (poutres/plafonnage du toit) doit être réalisée par le client. Conseil indicatif : effectuer l'étanchéité à
6
l'aide d'un produit approprié, une pâte à joint d'élasticité permanente, et d'un liteau de 1/4.
© SKAN HOLZ Europe GmbH D-21227 Bendestorf.Sous réserve de modifications techniques.Toutes les cotes indiquées sont approximatives.Etat 01/13
Étant donné que la toiture est soumise constamment aux intempéries, une seule couche
de feutre bitumé ne peut suffire à long terme. Il faut y ajouter une couverture supplé-
mentaire avec des bardeaux bitumés, ou bien, de manière alternative, avec du matériel
d'une qualité au moins identique.
