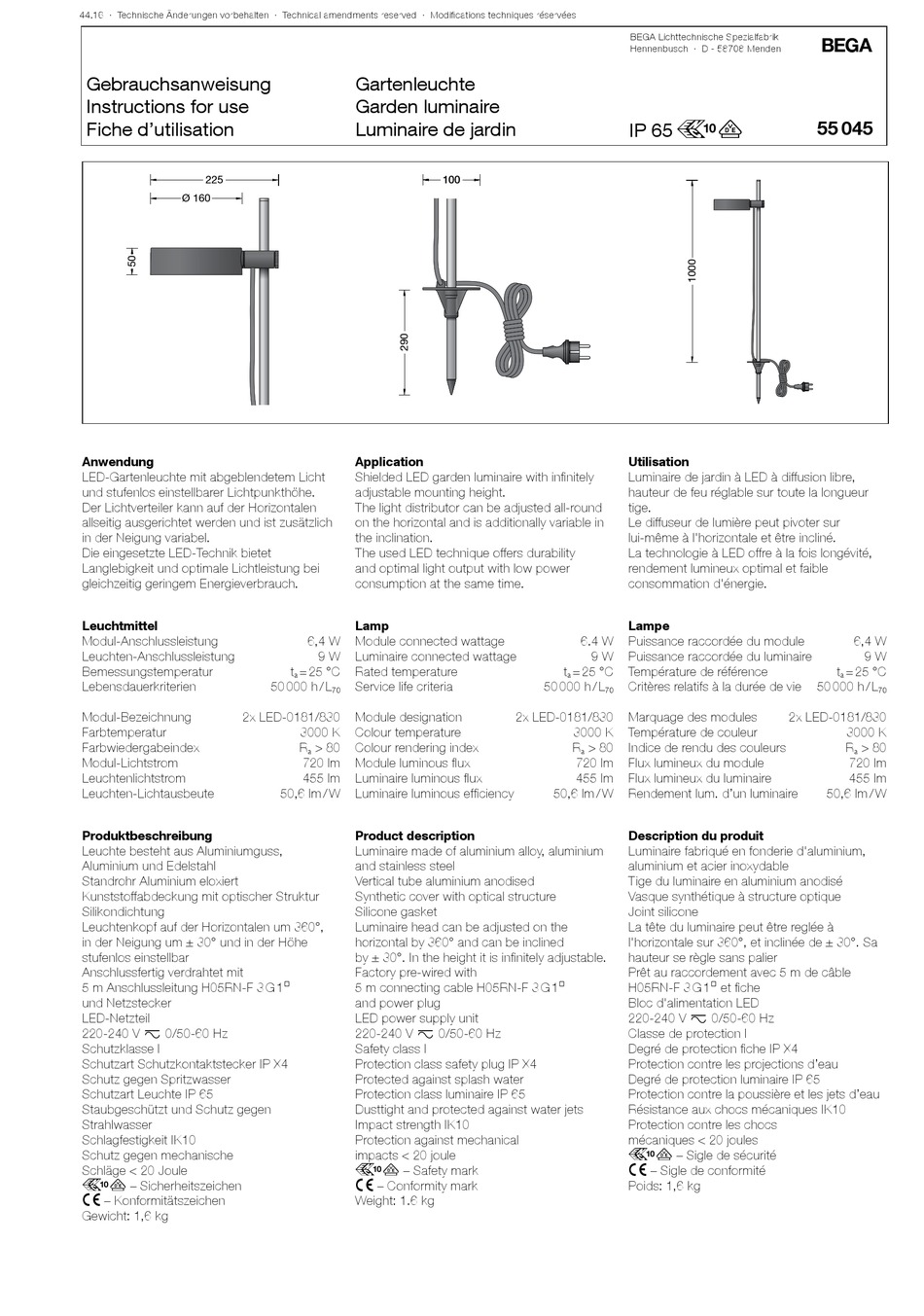

BEGA 55 045 Instructions For Use

44.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
225
Ø 160
Anwendung
LED-Gartenleuchte mit abgeblendetem Licht
und stufenlos einstellbarer Lichtpunkthöhe.
Der Lichtverteiler kann auf der Horizontalen
allseitig ausgerichtet werden und ist zusätzlich
in der Neigung variabel.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
Modul-Bezeichnung 2x LED-0181/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Standrohr Aluminium eloxiert
Kunststoffabdeckung mit optischer Struktur
Silikondichtung
Leuchtenkopf auf der Horizontalen um 360°,
in der Neigung um ± 30° und in der Höhe
stufenlos einstellbar
Anschlussfertig verdrahtet mit
5 m Anschlussleitung H05RN-F 3 G 1@
und Netzstecker
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart Schutzkontaktstecker IP X4
Schutz gegen Spritzwasser
Schutzart Leuchte IP 65
Staubgeschützt und Schutz gegen
Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,6 kg
Gartenleuchte
Garden luminaire
Luminaire de jardin
100 100

Application

Shielded LED garden luminaire with infinitely
adjustable mounting height.
The light distributor can be adjusted all-round
on the horizontal and is additionally variable in
the inclination.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.

Lamp

6,4 W Module connected wattage
9 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
720 lm Module luminous flux
455 lm Luminaire luminous flux
50,6 lm / W Luminaire luminous efficiency

Product description

Luminaire made of aluminium alloy, aluminium
and stainless steel
Vertical tube aluminium anodised
Synthetic cover with optical structure
Silicone gasket
Luminaire head can be adjusted on the
horizontal by 360° and can be inclined
by ± 30°. In the height it is infinitely adjustable.
Factory pre-wired with
5 m connecting cable H05RN-F 3 G 1@
and power plug
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class safety plug IP X4
Protected against splash water
Protection class luminaire IP 65
Dusttight and protected against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 1.6 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
r
IP 65
Utilisation
Luminaire de jardin à LED à diffusion libre,
hauteur de feu réglable sur toute la longueur
tige.
Le diffuseur de lumière peut pivoter sur
lui-même à l'horizontale et être incliné.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
6.4 W Puissance raccordée du module
9 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
2x LED-0181/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
720 lm Flux lumineux du module
455 lm Flux lumineux du luminaire
50,6 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Tige du luminaire en aluminium anodisé
Vasque synthétique à structure optique
Joint silicone
La tête du luminaire peut être reglée à
l'horizontale sur 360°, et inclinée de ± 30°. Sa
hauteur se règle sans palier
Prêt au raccordement avec 5 m de câble
H05RN-F 3 G 1@ et fiche
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection fiche IP X4
Protection contre les projections d'eau
Degré de protection luminaire IP 65
Protection contre la poussière et les jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,6 kg
!
55 045
6,4 W
9 W
t = 25 °C
a
50 000 h / L
70
2x LED-0181/830
3000 K
R > 80
a
720 lm
455 lm
50,6 lm / W
