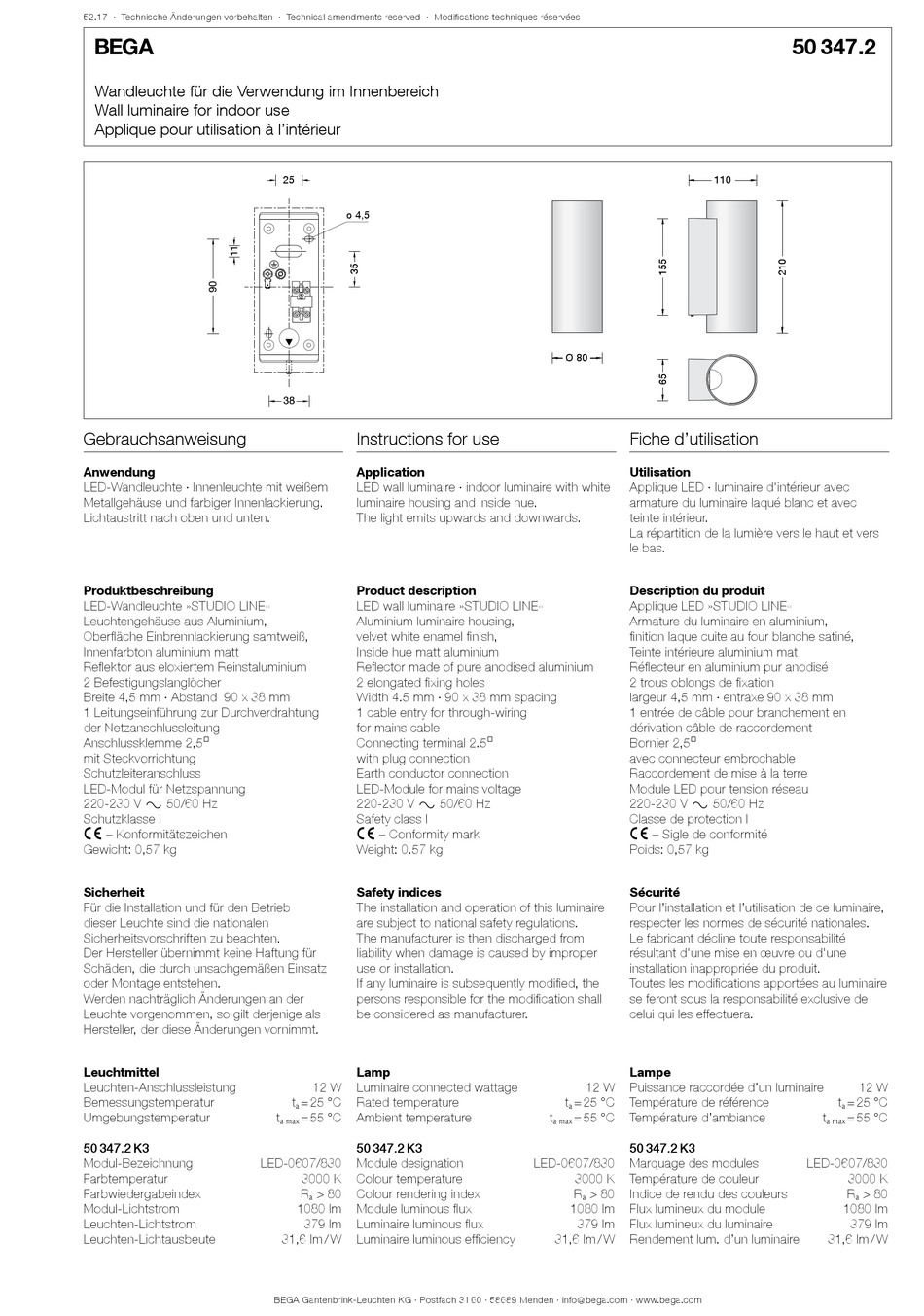

BEGA 50 347.2 Instructions For Use

52.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte für die Verwendung im Innenbereich
Wall luminaire for indoor use
Applique pour utilisation à l'intérieur
Gebrauchsanweisung
Anwendung
LED-Wandleuchte · Innenleuchte mit weißem
Metallgehäuse und farbiger Innenlackierung.
Lichtaustritt nach oben und unten.
Produktbeschreibung
LED-Wandleuchte »STUDIO LINE«
Leuchtengehäuse aus Aluminium,
Oberfläche Einbrennlackierung samtweiß,
Innenfarbton aluminium matt
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungslanglöcher
Breite 4,5 mm · Abstand 90 x 38 mm
1 Leitungseinführung zur Durchverdrahtung
der Netzanschlussleitung
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Modul für Netzspannung
220-230 V y 50/60 Hz
Schutzklasse I
c – Konformitätszeichen
Gewicht: 0,57 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Leuchtmittel
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
50 347.2 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
25
ø 4,5
38
Instructions for use
Application
LED wall luminaire · indoor luminaire with white
luminaire housing and inside hue.
The light emits upwards and downwards.
Product description
LED wall luminaire »STUDIO LINE«
Aluminium luminaire housing,
velvet white enamel finish,
Inside hue matt aluminium
Reflector made of pure anodised aluminium
2 elongated fixing holes
Width 4.5 mm · 90 x 38 mm spacing
1 cable entry for through-wiring
for mains cable
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED-Module for mains voltage
220-230 V y 50/60 Hz
Safety class I
c – Conformity mark
Weight: 0.57 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Lamp
12 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
50 347.2 K3
LED-0607/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
1080 lm Module luminous flux
379 lm Luminaire luminous flux
31,6 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 80
Fiche d'utilisation
Utilisation
Applique LED · luminaire d'intérieur avec
armature du luminaire laqué blanc et avec
teinte intérieur.
La répartition de la lumière vers le haut et vers
le bas.
Description du produit
Applique LED »STUDIO LINE«
Armature du luminaire en aluminium,
finition laque cuite au four blanche satiné,
Teinte intérieure aluminium mat
Réflecteur en aluminium pur anodisé
2 trous oblongs de fixation
largeur 4,5 mm · entraxe 90 x 38 mm
1 entrée de câble pour branchement en
dérivation câble de raccordement
Bornier 2,5@
avec connecteur embrochable
Raccordement de mise à la terre
Module LED pour tension réseau
220-230 V y 50/60 Hz
Classe de protection I
c – Sigle de conformité
Poids: 0,57 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Lampe
12 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
50 347.2 K3
LED-0607/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
1080 lm Flux lumineux du module
379 lm Flux lumineux du luminaire
31,6 lm / W Rendement lum. d'un luminaire
50 347.2
110
12 W
t = 25 °C
a
t = 55 °C
a max
LED-0607/830
3000 K
R > 80
a
1080 lm
379 lm
31,6 lm / W
