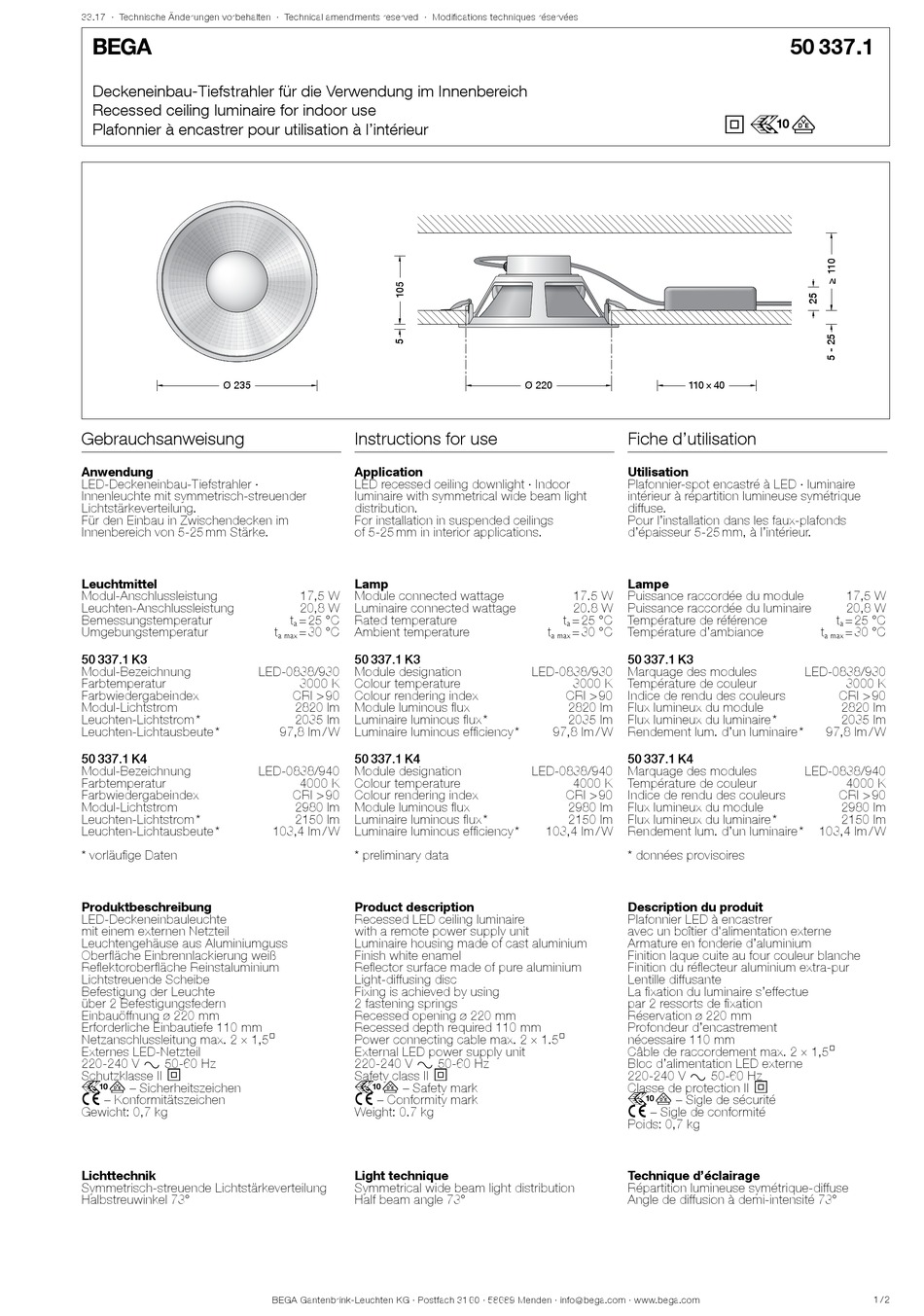

BEGA 50 337.1 Instructions For Use

33.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Deckeneinbau-Tiefstrahler für die Verwendung im Innenbereich
Recessed ceiling luminaire for indoor use
Plafonnier à encastrer pour utilisation à l'intérieur
Ø 235 Ø 235
Gebrauchsanweisung
Anwendung
LED-Deckeneinbau-Tiefstrahler ·
Innenleuchte mit symmetrisch-streuender
Lichtstärkeverteilung.
Für den Einbau in Zwischendecken im
Innenbereich von 5-25 mm Stärke.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
50 337.1 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
50 337.1 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
* vorläufige Daten
Produktbeschreibung
LED-Deckeneinbauleuchte
mit einem externen Netzteil
Leuchtengehäuse aus Aluminiumguss
Oberfläche Einbrennlackierung weiß
Reflektoroberfläche Reinstaluminium
Lichtstreuende Scheibe
Befestigung der Leuchte
über 2 Befestigungsfedern
Einbauöffnung ø 220 mm
Erforderliche Einbautiefe 110 mm
Netzanschlussleitung max. 2 × 1,5@
Externes LED-Netzteil
220-240 V y 50-60 Hz
Schutzklasse II 2
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,7 kg
Lichttechnik
Symmetrisch-streuende Lichtstärkeverteilung
Halbstreuwinkel 73°
Instructions for use
Application
LED recessed ceiling downlight · Indoor
luminaire with symmetrical wide beam light
distribution.
For installation in suspended ceilings
of 5-25 mm in interior applications.
Lamp
17,5 W Module connected wattage
20,8 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
50 337.1 K3
LED-0838/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
2820 lm Module luminous flux
2035 lm Luminaire luminous flux *
97,8 lm / W Luminaire luminous efficiency *
50 337.1 K4
LED-0838/940 Module designation
4000 K Colour temperature
CRI > 90 Colour rendering index
2980 lm Module luminous flux
2150 lm Luminaire luminous flux *
103,4 lm / W Luminaire luminous efficiency *
* preliminary data
Product description
Recessed LED ceiling luminaire
with a remote power supply unit
Luminaire housing made of cast aluminium
Finish white enamel
Reflector surface made of pure aluminium
Light-diffusing disc
Fixing is achieved by using
2 fastening springs
Recessed opening ø 220 mm
Recessed depth required 110 mm
Power connecting cable max. 2 × 1.5@
External LED power supply unit
220-240 V y 50-60 Hz
Safety class II 2
r – Safety mark
c – Conformity mark
Weight: 0.7 kg
Light technique
Symmetrical wide beam light distribution
Half beam angle 73°
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 220 Ø 220 110 × 40 110 × 40
Fiche d'utilisation
Utilisation
Plafonnier-spot encastré à LED · luminaire
intérieur à répartition lumineuse symétrique
diffuse.
Pour l'installation dans les faux-plafonds
d'épaisseur 5-25 mm, à l'intérieur.
Lampe
17.5 W Puissance raccordée du module
20.8 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
50 337.1 K3
LED-0838/930 Marquage des modules
3000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
2820 lm Flux lumineux du module
2035 lm Flux lumineux du luminaire *
97,8 lm / W Rendement lum. d'un luminaire *
50 337.1 K4
LED-0838/940 Marquage des modules
4000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
2980 lm Flux lumineux du module
2150 lm Flux lumineux du luminaire *
103,4 lm / W Rendement lum. d'un luminaire *
* données provisoires
Description du produit
Plafonnier LED à encastrer
avec un boîtier d'alimentation externe
Armature en fonderie d'aluminium
Finition laque cuite au four couleur blanche
Finition du réflecteur aluminium extra-pur
Lentille diffusante
La fixation du luminaire s'effectue
par 2 ressorts de fixation
Réservation ø 220 mm
Profondeur d'encastrement
nécessaire 110 mm
Câble de raccordement max. 2 × 1,5@
Bloc d'alimentation LED externe
220-240 V y 50-60 Hz
Classe de protection II 2
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,7 kg
Technique d'éclairage
Répartition lumineuse symétrique-diffuse
Angle de diffusion à demi-intensité 73°
50 337.1
2 r
17,5 W
20,8 W
t = 25 °C
a
t = 30 °C
a max
LED-0838/930
3000 K
CRI > 90
2820 lm
2035 lm
97,8 lm / W
LED-0838/940
4000 K
CRI > 90
2980 lm
2150 lm
103,4 lm / W
1 / 2
