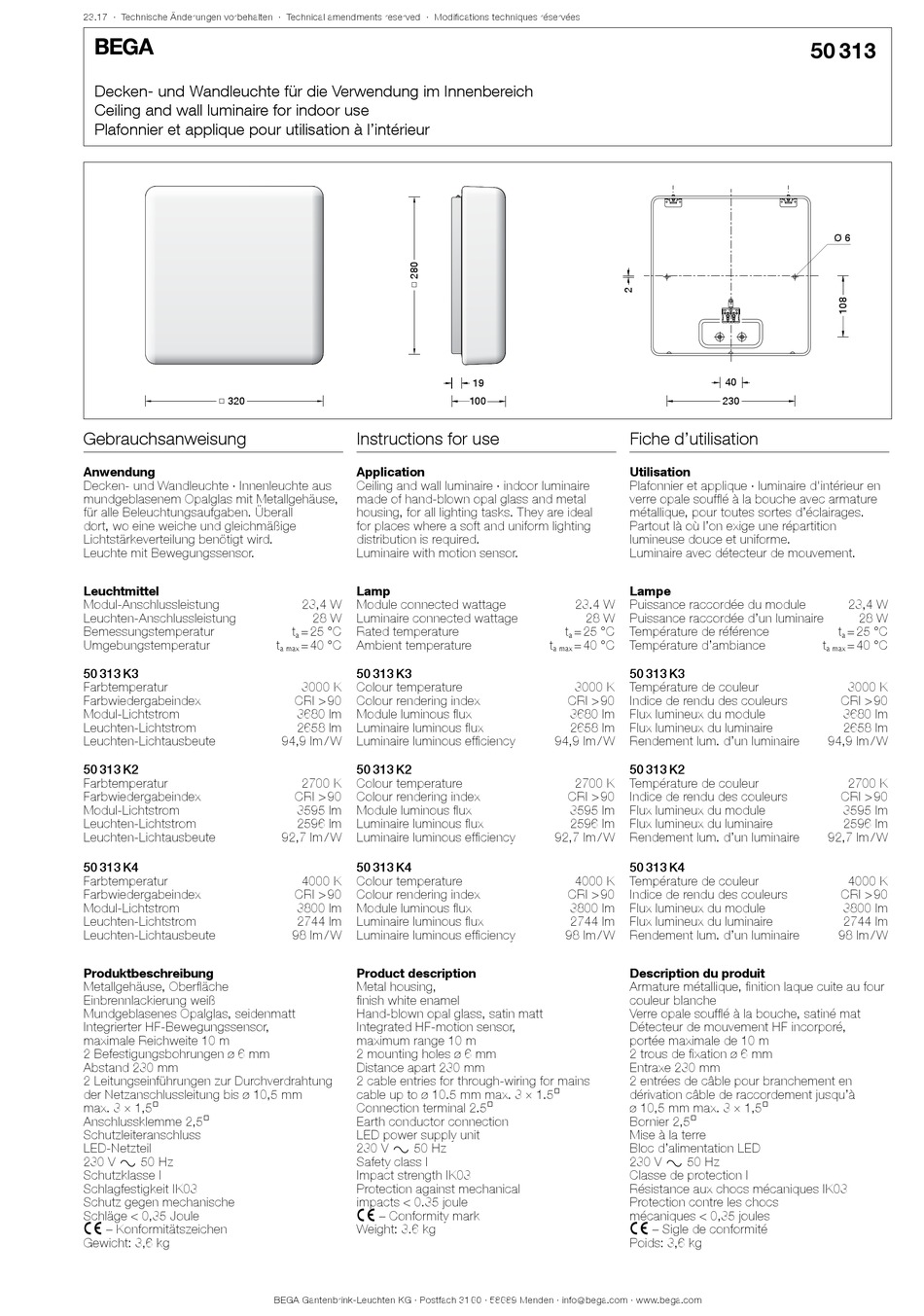

BEGA 50 313 Instructions For Use Manual

23.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken- und Wandleuchte für die Verwendung im Innenbereich
Ceiling and wall luminaire for indoor use
Plafonnier et applique pour utilisation à l'intérieur
□ 320
Gebrauchsanweisung
Anwendung
Decken- und Wandleuchte · Innenleuchte aus
mundgeblasenem Opalglas mit Metallgehäuse,
für alle Beleuchtungsaufgaben. Überall
dort, wo eine weiche und gleichmäßige
Lichtstärkeverteilung benötigt wird.
Leuchte mit Bewegungssensor.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
50 313 K3
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
50 313 K2
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
50 313 K4
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Metallgehäuse, Oberfläche
Einbrennlackierung weiß
Mundgeblasenes Opalglas, seidenmatt
Integrierter HF-Bewegungssensor,
maximale Reichweite 10 m
2 Befestigungsbohrungen ø 6 mm
Abstand 230 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung bis ø 10,5 mm
max. 3 × 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
230 V y 50 Hz
Schutzklasse I
Schlagfestigkeit IK03
Schutz gegen mechanische
Schläge < 0,35 Joule
c – Konformitätszeichen
Gewicht: 3,6 kg
Instructions for use
Application
Ceiling and wall luminaire · indoor luminaire
made of hand-blown opal glass and metal
housing, for all lighting tasks. They are ideal
for places where a soft and uniform lighting
distribution is required.
Luminaire with motion sensor.
Lamp
23,4 W Module connected wattage
28 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
50 313 K3
3000 K Colour temperature
CRI > 90 Colour rendering index
3680 lm Module luminous flux
2658 lm Luminaire luminous flux
94,9 lm / W Luminaire luminous efficiency
50 313 K2
2700 K Colour temperature
CRI > 90 Colour rendering index
3595 lm Module luminous flux
2596 lm Luminaire luminous flux
92,7 lm / W Luminaire luminous efficiency
50 313 K4
4000 K Colour temperature
CRI > 90 Colour rendering index
3800 lm Module luminous flux
2744 lm Luminaire luminous flux
98 lm / W Luminaire luminous efficiency
Product description
Metal housing,
finish white enamel
Hand-blown opal glass, satin matt
Integrated HF-motion sensor,
maximum range 10 m
2 mounting holes ø 6 mm
Distance apart 230 mm
2 cable entries for through-wiring for mains
cable up to ø 10.5 mm max. 3 × 1.5@
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
230 V y 50 Hz
Safety class I
Impact strength IK03
Protection against mechanical
impacts < 0.35 joule
c – Conformity mark
Weight: 3.6 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
19
100
Fiche d'utilisation
Utilisation
Plafonnier et applique · luminaire d'intérieur en
verre opale soufflé à la bouche avec armature
métallique, pour toutes sortes d'éclairages.
Partout là où l'on exige une répartition
lumineuse douce et uniforme.
Luminaire avec détecteur de mouvement.
Lampe
23.4 W Puissance raccordée du module
28 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
50 313 K3
3000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
3680 lm Flux lumineux du module
2658 lm Flux lumineux du luminaire
94,9 lm / W Rendement lum. d'un luminaire
50 313 K2
2700 K Température de couleur
CRI > 90 Indice de rendu des couleurs
3595 lm Flux lumineux du module
2596 lm Flux lumineux du luminaire
92,7 lm / W Rendement lum. d'un luminaire
50 313 K4
4000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
3800 lm Flux lumineux du module
2744 lm Flux lumineux du luminaire
98 lm / W Rendement lum. d'un luminaire
Description du produit
Armature métallique, finition laque cuite au four
couleur blanche
Verre opale soufflé à la bouche, satiné mat
Détecteur de mouvement HF incorporé,
portée maximale de 10 m
2 trous de fixation ø 6 mm
Entraxe 230 mm
2 entrées de câble pour branchement en
dérivation câble de raccordement jusqu'à
ø 10,5 mm max. 3 × 1,5@
Bornier 2,5@
Mise à la terre
Bloc d'alimentation LED
230 V y 50 Hz
Classe de protection I
Résistance aux chocs mécaniques IK03
Protection contre les chocs
mécaniques < 0,35 joules
c – Sigle de conformité
Poids: 3,6 kg
50 313
Ø 6
40
230
23,4 W
28 W
t = 25 °C
a
t = 40 °C
a max
3000 K
CRI > 90
3680 lm
2658 lm
94,9 lm / W
2700 K
CRI > 90
3595 lm
2596 lm
92,7 lm / W
4000 K
CRI > 90
3800 lm
2744 lm
98 lm / W
