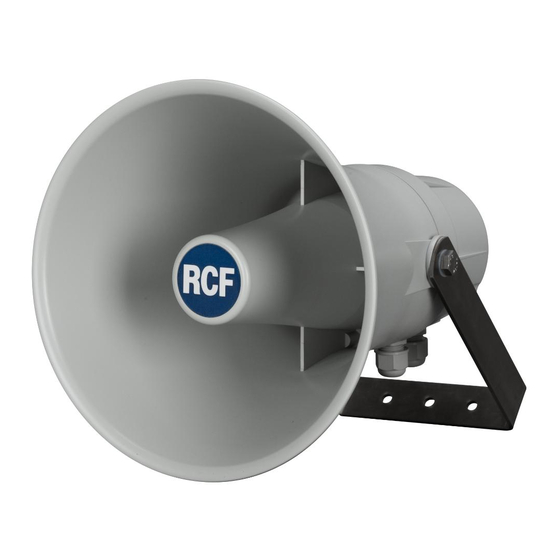

- Page 1 USER MANUAL MANUALE D’USO HD 21EN - Horn loudspeaker witH driver in compliance witH en 54-24 standard - diffusore a tromba con driver conforme alla norma en 54-24...
-
Page 3: Table Of Contents
TABLE OF CONTENTS INDICE ENGLISH safetY and operatinG precautions description connection notes about constant voltaGe sYstems specifications ITALIANO avvertenZe per la sicureZZa e precauZioni d’uso descriZione colleGamento note sui sistemi a tensione costante dati tecnici... - Page 4 / or use of this product. SAFETy AND OpErATING prECAuTIONS 1.
- Page 5 9. rCF S.p.A. strongly recommends this product is only installed by professional qualified installers (or specialised firms) who can ensure a correct installation and certify it according to the regulations in force. the entire audio system must comply with the current standards and regulations regarding electrical systems.
-
Page 6: Description
S.p.A. THANkS yOu FOr purCHASING THIS prODuCT, wHICH HAS BEEN DESIGNED TO GuArANTEE rELIABILITy AND HIGH pErFOrMANCE. DESCrIpTION Hd 21en is a horn loudspeaker with a 30 w driver that is in compliance with en 54-24 standard. main features: - abs housing (uv resistant) - Page 7 TErMINAL STrIp CONNECTION – 100/70 v connections with the audio line are made by using the internal ceramic terminal strip (it is necessary to remove the rear cover by loosening its three screws). the + / – terminals allow to connect both input and output cables (to link other loudspeakers in parallel).
- Page 8 INSTALLATION warNiNG: m ake Sure that the loudSpeaker iS iNStalled iN a Stable aNd Secure way iN order to avoid aNy coNditioNS that may be daNGerouS For perSoNS or StructureS NSure the Support SurFace wallS ceiliNGS haS the NeceSSary mechaNical characteriSticS to Support the loudSpeaker weiGht eFore iNStalliNG the loudSpeaker careFully check all compoNeNtS to be uSed aNd make...
- Page 9 NOTES ABOuT CONSTANT VOLTAGE SySTEMS - the loudspeaker input voltage (vd) shall correspond to the amplifier output voltage (va). - the sum of nominal power values (pd x n) of all loudspeakers connected to the line shall not exceed the amplifier power (pa). - make sure all loudspeakers are connected in phase to ensure a correct sound reproduction.
-
Page 10: Specifications
SpECIFICATIONS INpuT VOLTAGE: 100 v – 70 v pOwEr (SELECTABLE): 30 w – 15 w – 7.5 w – 3.75 w (100 v) 15 w – 7.5 w – 3.75 w – 1.875 w (70 v) INpuT IMpEDANCE: 333 Ω (30 w – 100 v / 15 w – 70 v) 667 Ω... - Page 12 AVVErTENZE pEr LA SICurEZZA E prECAuZIONI D’uSO 1.
- Page 13 9. la rCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
-
Page 14: Descrizione
IN MODO DA GArANTIrNE L’AFFIDABILITà E prESTAZIONI ELEVATE. DESCrIZIONE Hd 21en è diffusore a tromba con driver (30 w) conforme alla norma en 54-24. presenta le seguenti caratteristiche: - corpo in abs (resistente agli ultravioletti); - installabile sia in ambienti chiusi sia all‘aperto (grazie alla protezione ip 66);... - Page 15 COLLEGAMENTO DELLA MOrSETTIErA – 100/70 v i collegamenti con la linea audio si realizzano tramite il morsetto ceramico presente all’interno del diffusore acustico (occorre rimuovere il fondello posteriore svitando le 3 viti). i morsetti + e – permetto il collegamento sia del cavo d'ingresso sia di quello d'uscita per il collegamento in parallelo di altri diffusori.
- Page 16 INSTALLAZIONE Nota: i NStallare il diFFuSore iN modo Stabile e Sicuro coSì da evitare qualSiaSi coNdizioNe di pericolo per l iNcolumità di perSoNe o Strutture oNtrollare che la Struttura di Supporto la parete il SoFFitto abbia le NeceSSarie caratteriStiche meccaNiche tali da coNSeNtirGli di Sopportare il peSo del diFFuSore SeNza il pericolo di cadute rima di iNStallare il diFFuSore acuStico...
- Page 17 NOTE SuI SISTEMI A TENSIONE COSTANTE - la tensione d’ingresso del diffusore (vd) deve corrispondere con la tensione d’uscita dell’amplificatore (va). - la somma delle potenze nominali di tutti i diffusori (pd x n) collegati alla linea non deve superare quella dell’amplificatore (pa). - per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori “in fase”.
-
Page 18: Dati Tecnici
DATI TECNICI TENSIONE D’INGrESSO: 100 v – 70 v pOTENZA (SELEZIONABILE): 30 w – 15 w – 7,5 w – 3,75 w (100 v) 15 w – 7,5 w – 3,75 w – 1,875 w (70 v) IMpEDENZA D’INGrESSO: 333 Ω (30 w – 100 v / 15 w – 70 v) 667 Ω... - Page 19 1488 RCF S.p.A. - Via Raffaello Sanzio 13, 42124 Reggio Emilia, ITALY 1488-CPR-0652/W EN 54-24:2008 Loudspeaker for voice alarm systems for fire detection and fire alarm systems for buildings HD 21EN Type B DoP: 009_17 Other technical data: see operational manual.
- Page 20 HEADquArTErS: rCF S.p.A. italy tel. +39 0522 274 411 e-mail: info@rcf.it...
