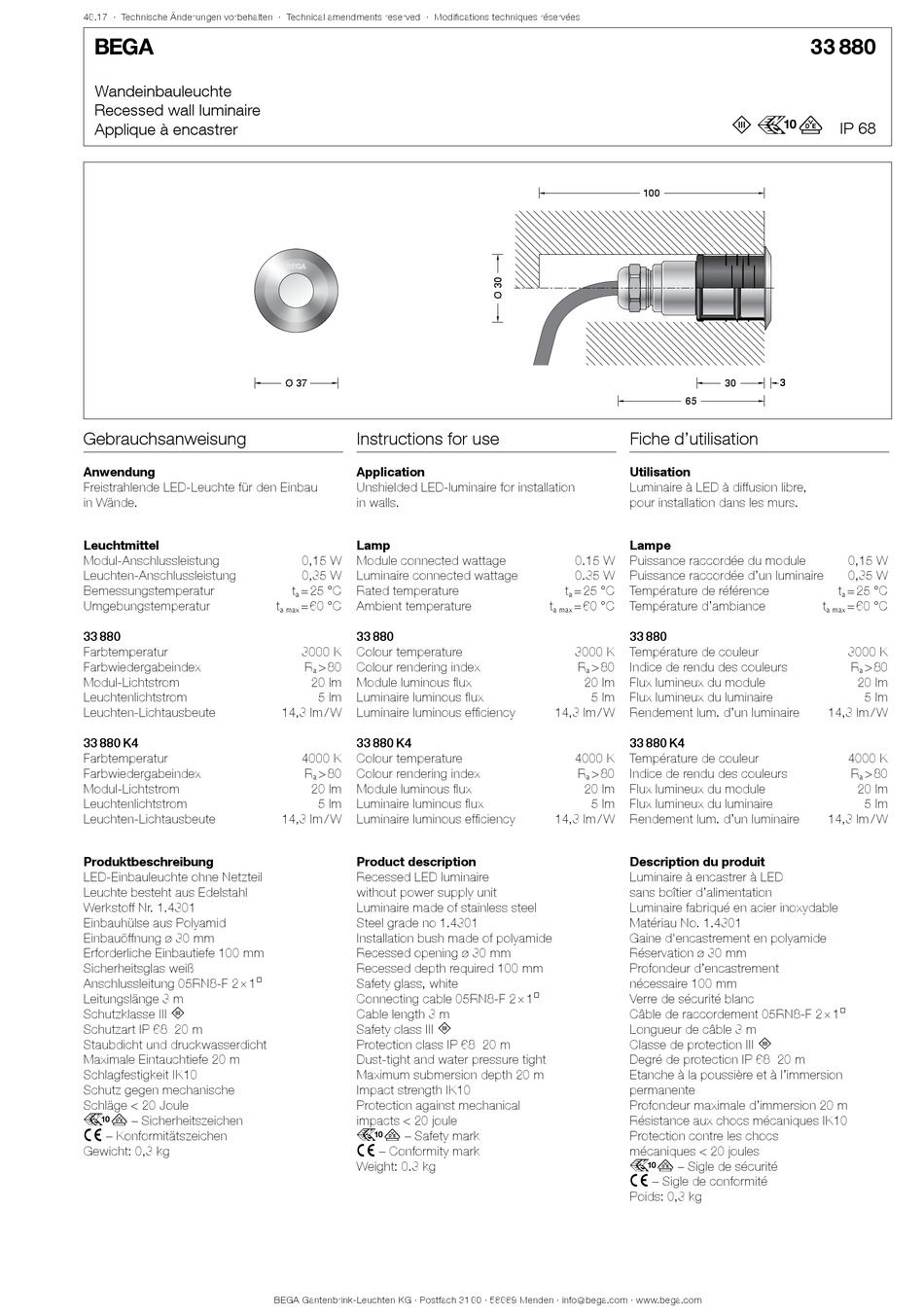

BEGA 33 880 Instructions For Use

46.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
Gebrauchsanweisung
Anwendung
Freistrahlende LED-Leuchte für den Einbau
in Wände.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
33 880
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
33 880 K4
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Einbauhülse aus Polyamid
Einbauöffnung ø 30 mm
Erforderliche Einbautiefe 100 mm
Sicherheitsglas weiß
Anschlussleitung 05RN8-F 2 × 1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 68 20 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 20 m
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,3 kg
Ø 37 Ø 37
Instructions for use
Application
Unshielded LED-luminaire for installation
in walls.
Lamp
0,15 W Module connected wattage
0,35 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 60 °C Ambient temperature
a max
33 880
3000 K Colour temperature
R > 80 Colour rendering index
a
20 lm Module luminous flux
5 lm Luminaire luminous flux
14,3 lm / W Luminaire luminous efficiency
33 880 K4
4000 K Colour temperature
R > 80 Colour rendering index
a
20 lm Module luminous flux
5 lm Luminaire luminous flux
14,3 lm / W Luminaire luminous efficiency

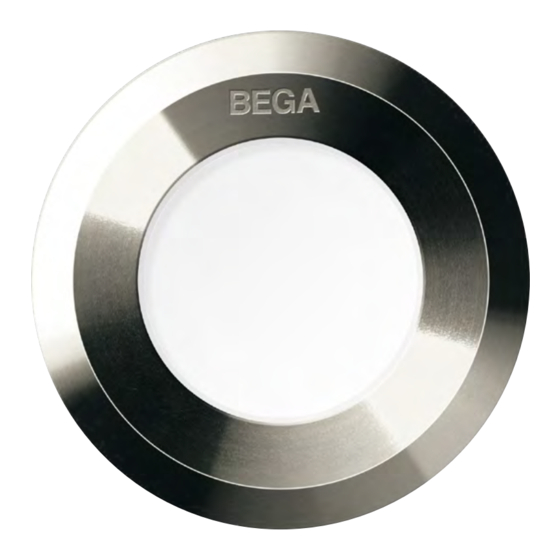

Product description
Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Installation bush made of polyamide
Recessed opening ø 30 mm
Recessed depth required 100 mm
Safety glass, white
Connecting cable 05RN8-F 2 × 1@
Cable length 3 m
Safety class III 3
Protection class IP 68 20 m
Dust-tight and water pressure tight
Maximum submersion depth 20 m
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 0.3 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
100 100
65 65
Fiche d'utilisation
Utilisation
Luminaire à LED à diffusion libre,
pour installation dans les murs.
Lampe
0.15 W Puissance raccordée du module
0.35 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 60 °C Température d'ambiance
a max
33 880
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
20 lm Flux lumineux du module
5 lm Flux lumineux du luminaire
14,3 lm / W Rendement lum. d'un luminaire
33 880 K4
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
20 lm Flux lumineux du module
5 lm Flux lumineux du luminaire
14,3 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire à encastrer à LED
sans boîtier d'alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Gaine d'encastrement en polyamide
Réservation ø 30 mm
Profondeur d'encastrement
nécessaire 100 mm
Verre de sécurité blanc
Câble de raccordement 05RN8-F 2 × 1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 68 20 m
Etanche à la poussière et à l'immersion
permanente
Profondeur maximale d'immersion 20 m
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,3 kg
33 880
3 r
IP 68
30 30 3 3
0,15 W
0,35 W
t = 25 °C
a
t = 60 °C
a max
3000 K
R > 80
a
20 lm
5 lm
14,3 lm / W
4000 K
R > 80
a
20 lm
5 lm
14,3 lm / W
