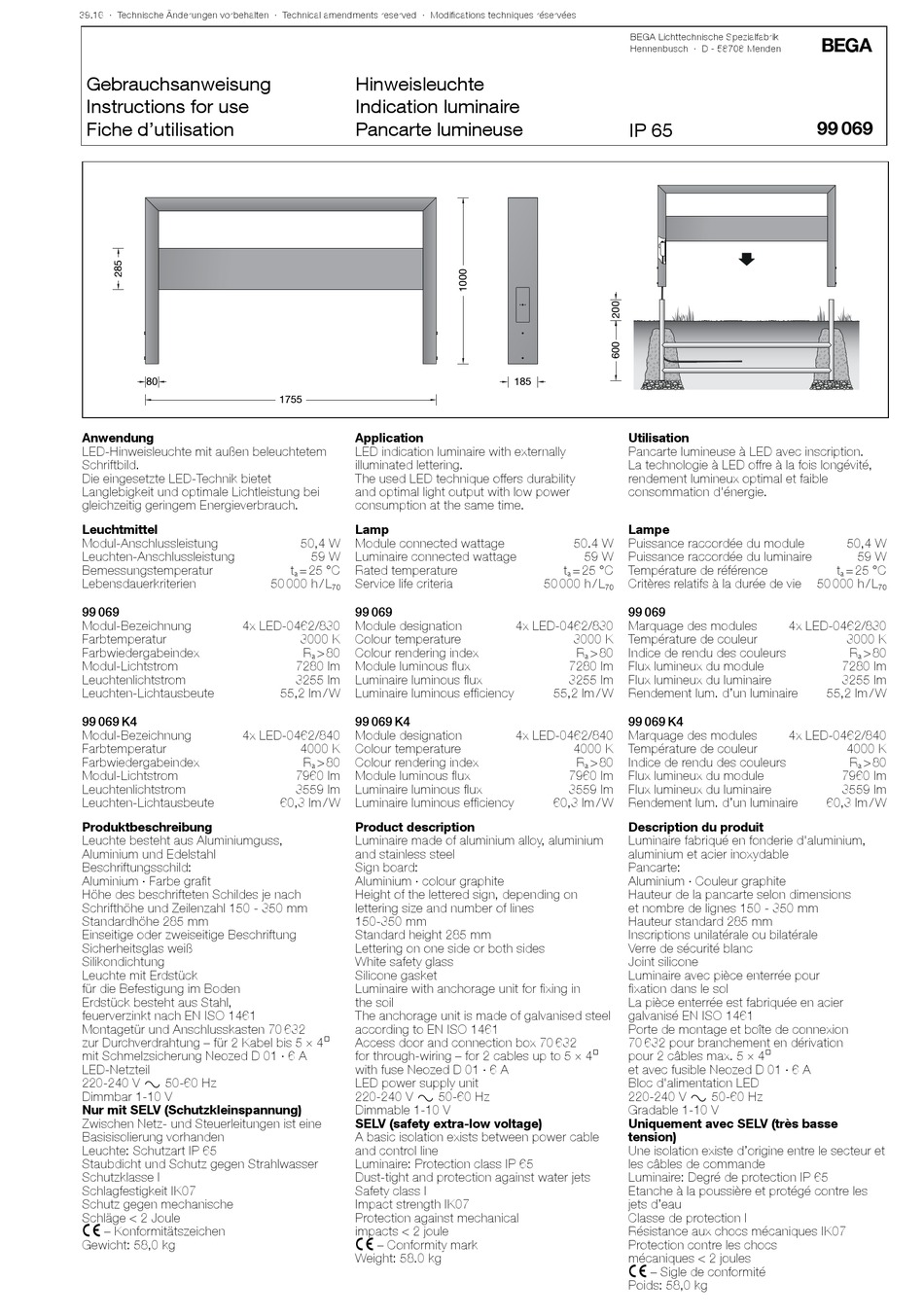

BEGA 99 069 Instructions For Use

39.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
80
Anwendung
LED-Hinweisleuchte mit außen beleuchtetem
Schriftbild.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
99 069
Modul-Bezeichnung 4x LED-0462/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
99 069 K4
Modul-Bezeichnung 4x LED-0462/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschriftungsschild:
Aluminium · Farbe grafit
Höhe des beschrifteten Schildes je nach
Schrifthöhe und Zeilenzahl 150 - 350 mm
Standardhöhe 285 mm
Einseitige oder zweiseitige Beschriftung
Sicherheitsglas weiß
Silikondichtung
Leuchte mit Erdstück
für die Befestigung im Boden
Erdstück besteht aus Stahl,
feuerverzinkt nach EN ISO 1461
Montagetür und Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240 V y 50-60 Hz
Dimmbar 1-10 V
Nur mit SELV (Schutzkleinspannung)
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Leuchte: Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schutzklasse I
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
c – Konformitätszeichen
Gewicht: 58,0 kg
Hinweisleuchte
Indication luminaire
Pancarte lumineuse
1755

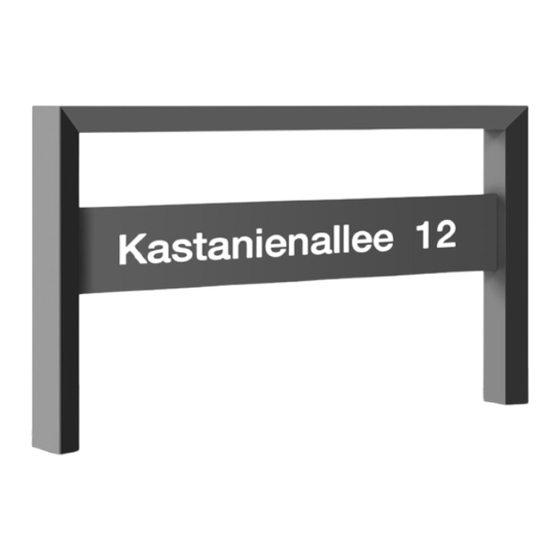

Application
LED indication luminaire with externally
illuminated lettering.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
50,4 W Module connected wattage
59 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
99 069
Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
7280 lm Module luminous flux
3255 lm Luminaire luminous flux
55,2 lm / W Luminaire luminous efficiency
99 069 K4
Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
7960 lm Module luminous flux
3559 lm Luminaire luminous flux
60,3 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Sign board:
Aluminium · colour graphite
Height of the lettered sign, depending on
lettering size and number of lines
150-350 mm
Standard height 285 mm
Lettering on one side or both sides
White safety glass
Silicone gasket
Luminaire with anchorage unit for fixing in
the soil
The anchorage unit is made of galvanised steel
according to EN ISO 1461
Access door and connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240 V y 50-60 Hz
Dimmable 1-10 V
SELV (safety extra-low voltage)
A basic isolation exists between power cable
and control line
Luminaire: Protection class IP 65
Dust-tight and protection against water jets
Safety class I
Impact strength IK07
Protection against mechanical
impacts < 2 joule
c – Conformity mark
Weight: 58.0 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
185
Utilisation
Pancarte lumineuse à LED avec inscription.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
50.4 W Puissance raccordée du module
59 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
99 069
4x LED-0462/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
7280 lm Flux lumineux du module
3255 lm Flux lumineux du luminaire
55,2 lm / W Rendement lum. d'un luminaire
99 069 K4
4x LED-0462/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
7960 lm Flux lumineux du module
3559 lm Flux lumineux du luminaire
60,3 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Pancarte:
Aluminium · Couleur graphite
Hauteur de la pancarte selon dimensions
et nombre de lignes 150 - 350 mm
Hauteur standard 285 mm
Inscriptions unilatérale ou bilatérale
Verre de sécurité blanc
Joint silicone
Luminaire avec pièce enterrée pour
fixation dans le sol
La pièce enterrée est fabriquée en acier
galvanisé EN ISO 1461
Porte de montage et boîte de connexion
70 632 pour branchement en dérivation
pour 2 câbles max. 5 × 4@
et avec fusible Neozed D 01 · 6 A
Bloc d'alimentation LED
220-240 V y 50-60 Hz
Gradable 1-10 V
Uniquement avec SELV (très basse
tension)
Une isolation existe d'origine entre le secteur et
les câbles de commande
Luminaire: Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Classe de protection I
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
c – Sigle de conformité
Poids: 58,0 kg
!
99 069
50,4 W
59 W
t = 25 °C
a
50 000 h / L
70
4x LED-0462/830
3000 K
R > 80
a
7280 lm
3255 lm
55,2 lm / W
4x LED-0462/840
4000 K
R > 80
a
7960 lm
3559 lm
60,3 lm / W
