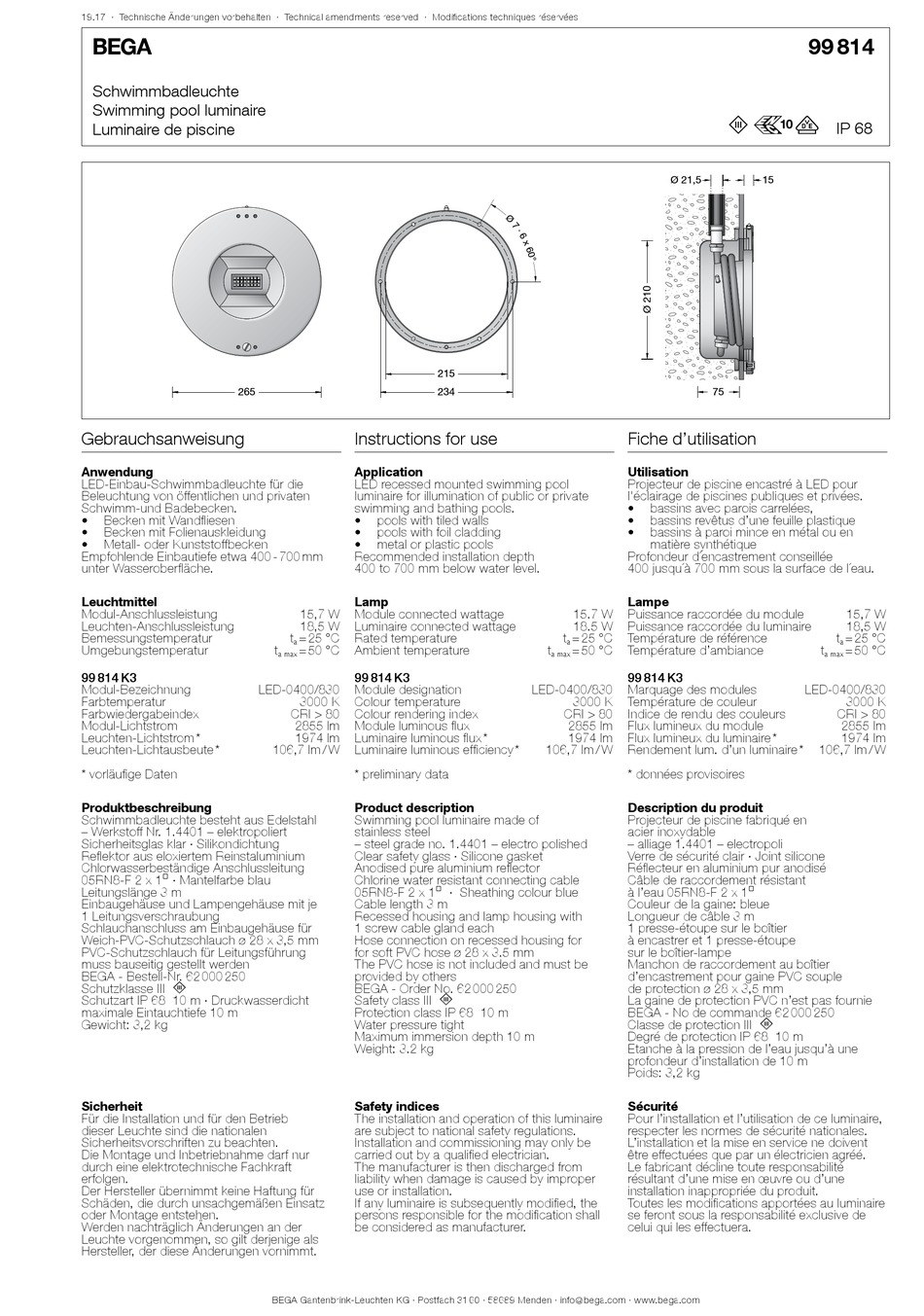

BEGA 99 814 Instructions For Use

19.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Schwimmbadleuchte
Swimming pool luminaire
Luminaire de piscine
265
Gebrauchsanweisung
Anwendung
LED-Einbau-Schwimmbadleuchte für die
Beleuchtung von öffentlichen und privaten
Schwimm-und Badebecken.
• Becken mit Wandfliesen
• Becken mit Folienauskleidung
• Metall- oder Kunststoffbecken
Empfohlende Einbautiefe etwa 400 - 700 mm
unter Wasseroberfläche.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
99 814 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
* vorläufige Daten
Produktbeschreibung
Schwimmbadleuchte besteht aus Edelstahl
– Werkstoff Nr. 1.4401 – elektropoliert
Sicherheitsglas klar · Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Chlorwasserbeständige Anschlussleitung
05RN8-F 2 x 1@ · Mantelfarbe blau
Leitungslänge 3 m
Einbaugehäuse und Lampengehäuse mit je
1 Leitungsverschraubung
Schlauchanschluss am Einbaugehäuse für
Weich-PVC-Schutzschlauch ø 28 x 3,5 mm
PVC-Schutzschlauch für Leitungsführung
muss bauseitig gestellt werden
BEGA - Bestell-Nr. 62 000 250
Schutzklasse III 3
Schutzart IP 68 10 m · Druckwasserdicht
maximale Eintauchtiefe 10 m
Gewicht: 3,2 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
LED recessed mounted swimming pool
luminaire for illumination of public or private
swimming and bathing pools.
• pools with tiled walls
• pools with foil cladding
• metal or plastic pools
Recommended installation depth
400 to 700 mm below water level.
Lamp
15,7 W Module connected wattage
18,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
99 814 K3
LED-0400/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2855 lm Module luminous flux
1974 lm Luminaire luminous flux *
106,7 lm / W Luminaire luminous efficiency *
* preliminary data
Product description
Swimming pool luminaire made of
stainless steel
– steel grade no. 1.4401 – electro polished
Clear safety glass · Silicone gasket
Anodised pure aluminium reflector
Chlorine water resistant connecting cable
05RN8-F 2 x 1@ · Sheathing colour blue
Cable length 3 m
Recessed housing and lamp housing with
1 screw cable gland each
Hose connection on recessed housing for
for soft PVC hose ø 28 x 3.5 mm
The PVC hose is not included and must be
provided by others
BEGA - Order No. 62 000 250
Safety class III 3
Protection class IP 68 10 m
Water pressure tight
Maximum immersion depth 10 m
Weight: 3.2 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
215
234
15.7 W
18.5 W
t = 25 °C
a
t = 50 °C
a max
LED-0400/830
3000 K
CRI > 80
2855 lm
1974 lm
106,7 lm / W
3 r
Ø 21,5 15
75
Fiche d'utilisation
Utilisation
Projecteur de piscine encastré à LED pour
l'éclairage de piscines publiques et privées.
• bassins avec parois carrelées,
• bassins revêtus d'une feuille plastique
• bassins à paroi mince en métal ou en
matière synthétique
Profondeur d´encastrement conseillée
400 jusqu´à 700 mm sous la surface de l´eau.
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
99 814 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire *
Rendement lum. d'un luminaire *
* données provisoires
Description du produit
Projecteur de piscine fabriqué en
acier inoxydable
– alliage 1.4401 – electropoli
Verre de sécurité clair · Joint silicone
Réflecteur en aluminium pur anodisé
Câble de raccordement résistant
à l'eau 05RN8-F 2 x 1@
Couleur de la gaine: bleue
Longueur de câble 3 m
1 presse-étoupe sur le boîtier
à encastrer et 1 presse-étoupe
sur le boîtier-lampe
Manchon de raccordement au boîtier
d'encastrement pour gaine PVC souple
de protection ø 28 x 3,5 mm
La gaine de protection PVC n'est pas fournie
BEGA - No de commande 62 000 250
Classe de protection III 3
Degré de protection IP 68 10 m
Etanche à la pression de l'eau jusqu'à une
profondeur d'installation de 10 m
Poids: 3,2 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
99 814
IP 68
15,7 W
18,5 W
t = 25 °C
a
t = 50 °C
a max
LED-0400/830
3000 K
CRI > 80
2855 lm
1974 lm
106,7 lm / W
