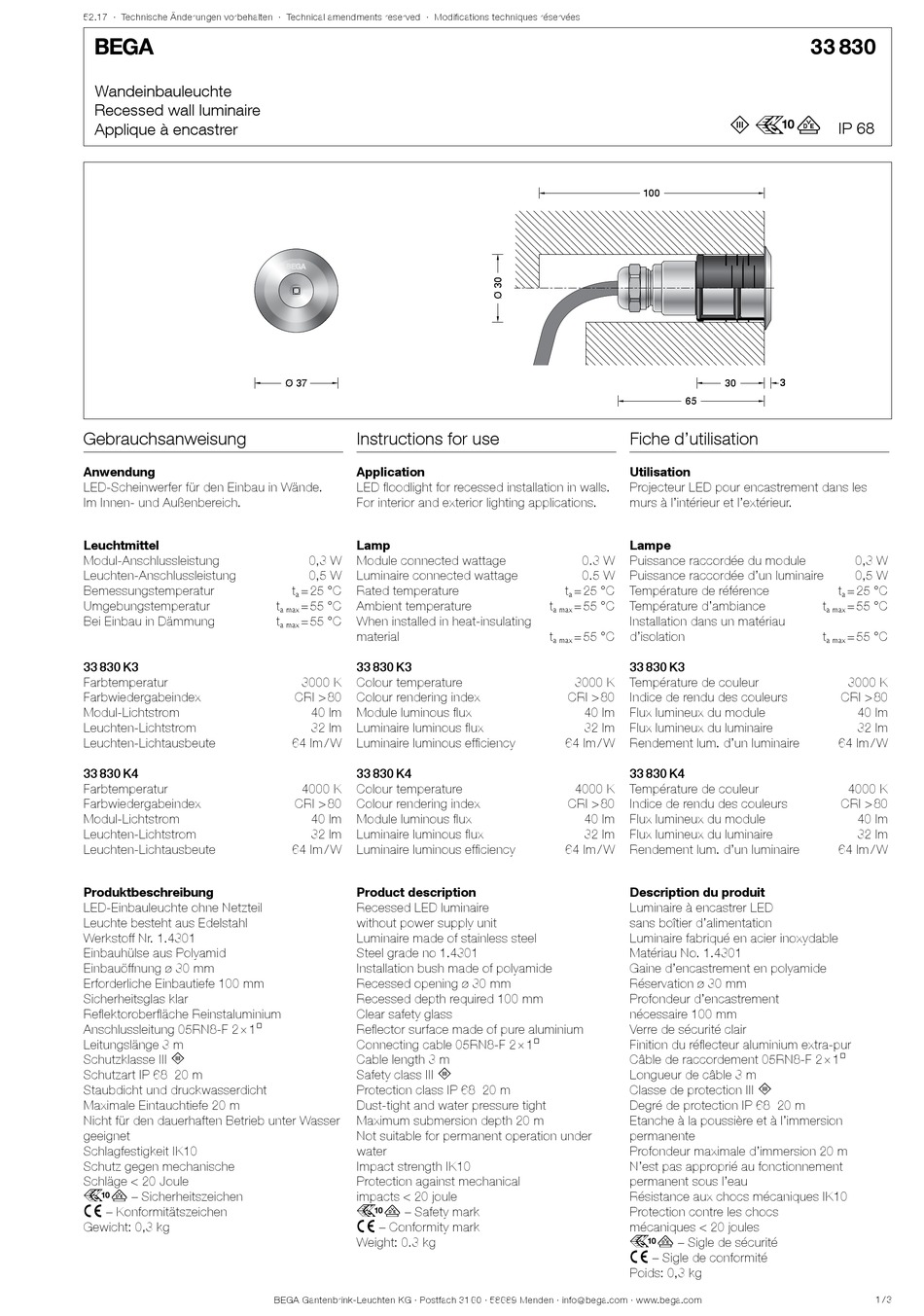

BEGA 33 830 Instructions For Use

52.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
Gebrauchsanweisung
Anwendung
LED-Scheinwerfer für den Einbau in Wände.
Im Innen- und Außenbereich.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
33 830 K3
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
33 830 K4
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Einbauhülse aus Polyamid
Einbauöffnung ø 30 mm
Erforderliche Einbautiefe 100 mm
Sicherheitsglas klar
Reflektoroberfläche Reinstaluminium
Anschlussleitung 05RN8-F 2 × 1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 68 20 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 20 m
Nicht für den dauerhaften Betrieb unter Wasser
geeignet
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,3 kg
Ø 37 Ø 37
Instructions for use

Application

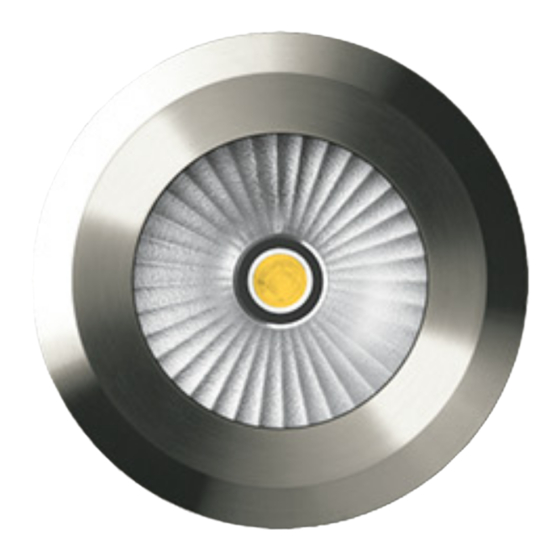

LED floodlight for recessed installation in walls.
For interior and exterior lighting applications.
Lamp
0,3 W Module connected wattage
0,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
t = 55 °C When installed in heat-insulating
a max
material
33 830 K3
3000 K Colour temperature
CRI > 80 Colour rendering index
40 lm Module luminous flux
32 lm Luminaire luminous flux
64 lm / W Luminaire luminous efficiency
33 830 K4
4000 K Colour temperature
CRI > 80 Colour rendering index
40 lm Module luminous flux
32 lm Luminaire luminous flux
64 lm / W Luminaire luminous efficiency

Product description

Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Installation bush made of polyamide
Recessed opening ø 30 mm
Recessed depth required 100 mm
Clear safety glass
Reflector surface made of pure aluminium
Connecting cable 05RN8-F 2 × 1@
Cable length 3 m
Safety class III 3
Protection class IP 68 20 m
Dust-tight and water pressure tight
Maximum submersion depth 20 m
Not suitable for permanent operation under
water
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 0.3 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
100 100
65 65
Fiche d'utilisation
Utilisation
Projecteur LED pour encastrement dans les
murs à l'intérieur et l'extérieur.
Lampe
0.3 W Puissance raccordée du module
0.5 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
Installation dans un matériau
t = 55 °C d'isolation
a max
33 830 K3
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
40 lm Flux lumineux du module
32 lm Flux lumineux du luminaire
64 lm / W Rendement lum. d'un luminaire
33 830 K4
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
40 lm Flux lumineux du module
32 lm Flux lumineux du luminaire
64 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire à encastrer LED
sans boîtier d'alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Gaine d'encastrement en polyamide
Réservation ø 30 mm
Profondeur d'encastrement
nécessaire 100 mm
Verre de sécurité clair
Finition du réflecteur aluminium extra-pur
Câble de raccordement 05RN8-F 2 × 1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 68 20 m
Etanche à la poussière et à l'immersion
permanente
Profondeur maximale d'immersion 20 m
N'est pas approprié au fonctionnement
permanent sous l'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,3 kg
33 830
3 r
IP 68
30 30 3 3
0,3 W
0,5 W
t = 25 °C
a
t = 55 °C
a max
t = 55 °C
a max
3000 K
CRI > 80
40 lm
32 lm
64 lm / W
4000 K
CRI > 80
40 lm
32 lm
64 lm / W
