Vetus BOW6012D Operation Manual And Installation Instructions
  1. Manuals
  2. Brands
  3. Vetus Manuals
  4. Outboard Motor
  5. BOW6012D
  6. Operation manual and installation instructions

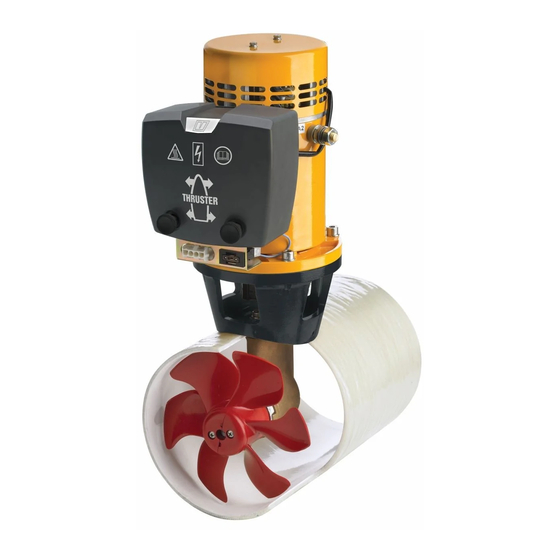

Vetus BOW6012D Operation Manual And Installation Instructions

Bow thrusters
Hide thumbs Also See for BOW6012D:
Table of Contents
  • Commande Simultanée de
  • Gelijktijdige Bediening Van
  • Manejo Simultáneo de
  • Comando Contemporaneo DI
  • Table of Contents

  • Inleiding

  • Veiligheid

  • Gebruik

  • Installatieaanbevelingen
    • Opstelling Van de Tunnelbuis
    • Opstelling Boegschroef in Tunnelbuis
    • Overgang Van Tunnelbuis Naar Scheepsromp
    • Spijlen in de Tunnelbuis-Openingen
    • Aanbrengen Van de Tunnelbuis
    • Aanbrengen Van de Gaten in de Tunnelbuis
    • Bescherming Van de Boegschroef Tegen Corrosie

  • Inbouw
    • Voorbereiding
    • Montage Staartstuk en Tussenflens
    • Eindmontage

  • Elektrische Installatie
    • De Keuze Van de Accu
    • Hoofdschakelaar
    • Hoofdstroomkabels (Accukabels)
    • Aansluiten Hoofdstroomkabels
    • Zekeringen
    • Boegschroefbedieningen
    • Tijdvertraging Bij Omkeren Van de Draairichting

  • Storingen

  • Technische Gegevens

  • Introduction

  • Safety

  • Use

  • Installation Recommendations

  • Installation

  • Electrical Installation

  • Trouble Shooting

  • Technical Data

  • Einleitung

  • Sicherheitsbestimmungen

  • Gebrauch

  • Einbauhinweise
    • Aufstellung vom Tunnelrohr
    • Aufstellung der Bugschraube ins Tunnelrohr
    • Übergang vom Tunnelrohr zum Schiffsrumpf
    • Gitterstäbe in den Tunnelrohröffnungen
    • Anbringen vom Tunnelrohr
    • Anbringen der Löcher ins Tunnelrohr
    • Korrosionsschutz der Bugschraube

  • Einbau
    • Vorbereitung
    • Befestigung des Unterwasserteils und des Zwischenflansches
    • Endmontage

  • Elektrische Installation
    • Wahl des Akku
    • Hauptschalter
    • Hauptstromkabel (Akkukabel)
    • Anschließen der Hauptstromkabel
    • Sicherungen
    • Bugschrauben-Bedienungselemente
    • Zeitverzögerung bei Umkehr der Drehrichtung

  • Störungen

  • Technische Daten

  • Introduction

  • Sécurité

  • Emploi

  • Recommandations
    • Position de la Tuyere
    • Position de L'hélice D'étrave Dans la Tuyere
    • Adaption de la Tuyère À L'étrave
    • Barres Dans Les Ouvertures de la Tuyère
    • Installation de la Tuyère
    • Percer Les Trous Dans la Tuyère
    • Protection de L'helice D'etrave Contre la Corrosion

  • Installation
    • Préparatifs
    • Montage de L'embase Et de la Bride Intermédiaire
    • Montage Final

  • Installation Électrique
    • Le Choix de la Batterie
    • Interrupteur Principal
    • Câbles du Courant Principal (Câbles de la Batterie)
    • Raccordement des Fils de Courant Principal
    • Fusibles
    • Fonctionnement de L'hélice D'étrave
    • Temporisation Lors de Changement de Sens de Rotation

  • Pannes

  • Renseignements Techniques

  • Introducción

  • Seguridad

  • Uso

  • Recomendaciones
    • Situar el Conducto de Propulsión
    • Situar la Hélice de Proa en el Conducto de Propulsión
    • Acoplamiento del Conducto de Propulsión al Casco
    • Barras en Los Orificios del Conducto de Propulsión
    • Instalación del Conducto de Propulsión
    • Perforación de Los Orificios en el Conducto de Propulsión
    • Protección de la Hélice de Proa contra la Corrosión

  • Incorporación
    • Preparativos
    • Instalación de la Parte Posterior y la Brida Intermedia
    • Montaje Final

  • Instalación Eléctrica
    • La Elección de Batería
    • Interruptor Principal
    • Cables de Corriente Principal (Cables de Batería)
    • Conexión de Los Cables de Corriente Principal
    • Fusibles

  • Controles de la Hélice de Proa
    • Retardo en Inversión de Dirección de Giro

  • Fallos

  • Especificaciones Técnicas

  • Introduzione

  • Sicurezza

  • Funzionamento

  • Suggerimenti Per L'installazione
    • Collocazione del Tunnel
    • Collocazione Dell'elica DI Prua Nel Tunnel
    • Montaggio del Tunnel Allo Scafo
    • Sbarre Nelle Aperture del Tunnel
    • Installazione del Tunnel
    • Come Praticare I Fori Nel Tunnel
    • Protezione Dell'elica DI Prua Contro la Corrosione

  • Installazione
    • Operazioni Preliminari
    • Montaggio del Piedino E Della Flangia Intermedia
    • Assemblaggio Finale

  • Collegamento Elettrico
    • La Scelta Della Batteria
    • Interruttore Principale
    • Cavi (Della Batteria)
    • Allacciamento Dei Cavi Elettrici Principali
    • Fusibili
    • Comandi Per Elica DI Prua
    • Ritardo Dopo L'inversione Della Rotazione

  • Guasti

  • Dati Tecnici
    • Podłączenie Tunelu Sterującego Do Kadłuba Okrętu
    • Kraty W Otworach Tunelu
    • Instalacja Silnika Sterującego
    • Wiercenie Otworów W Tunelu
    • Zabezpieczenie Silnika Sterującego Przed Korozją
    • Przygotowanie
    • Instalacja CzęśCI Końcowej I Kołnierza Pośredniego
    • Montaż Końcowy
    • Instalacja Elektryczna
    • Wybór Baterii
    • Przełącznik Główny
    • Główne Kable Zasilające (Kable Akumulatorowe)
    • Podłączanie Głównych Kabli Zasilających
    • Bezpiecznik
    • Działanie Dziobowego Silnika Sterującego
    • Opóźnienie Podczas Cofania
    • Rozwiązywanie Problemów
    • Dane Techniczne

  • 5 Instalacja

  • 6 Instalacja Elektryczna

  • 8 Dane Techniczne

  • 7 Rozwiązywanie Problemów

  • Hoofdafmetingen

  • Dimensions Principales

  • Principle Dimensions

  • Dimensiones Principales

  • Hauptabmessungen

  • Dimensioni Principali
    • Główne Wymiary

  • 9 Główne Wymiary

  • Capacité de la Batterie, Câbles de Batterie

  • Accucapaciteit, Accukabels

  • Battery Capacity, Battery Cables

  • Capacidad de las Baterías, Cables de Baterías

  • Akkukapazität, Akkukabel

  • Capacità Della Batteria E Cavi Della Batteria
    • Pojemność Akumulatora

  • Circuit Electrique

  • Elektrisch Schema

  • Wiring Diagram

  • Esquema Eléctrico

  • Schaltschema

  • Schema Elettrico
    • Schemat Okablowania

  • 11 Schemat Okablowania
    • Boegschroeven Met 1 Paneel
    • Simultaneous Operation of Two Bow Thrusters with One Panel
    • Gleichzeitige Bedienung von Zwei Bugschrauben mit einem Armaturenbrett
    • Hélices D'étrave Avec 1 Panneau
    • Tornillos de Retención con 1 Panel
    • Pannello
      • Jednoczesna Obsługa Dwóch Pędników Dziobowych Przy Użyciu Jednego Panelu

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
Bedieningshandleiding en installatie instructies
Bedienungshandbuch und Einbauanleitung
Manuel d'utilisation et instructions d'installation
Manual de manejo y instrucciones de instalación
Manuale per l'uso e istruzioni per l'installazione
and installation instructions
Operation manual

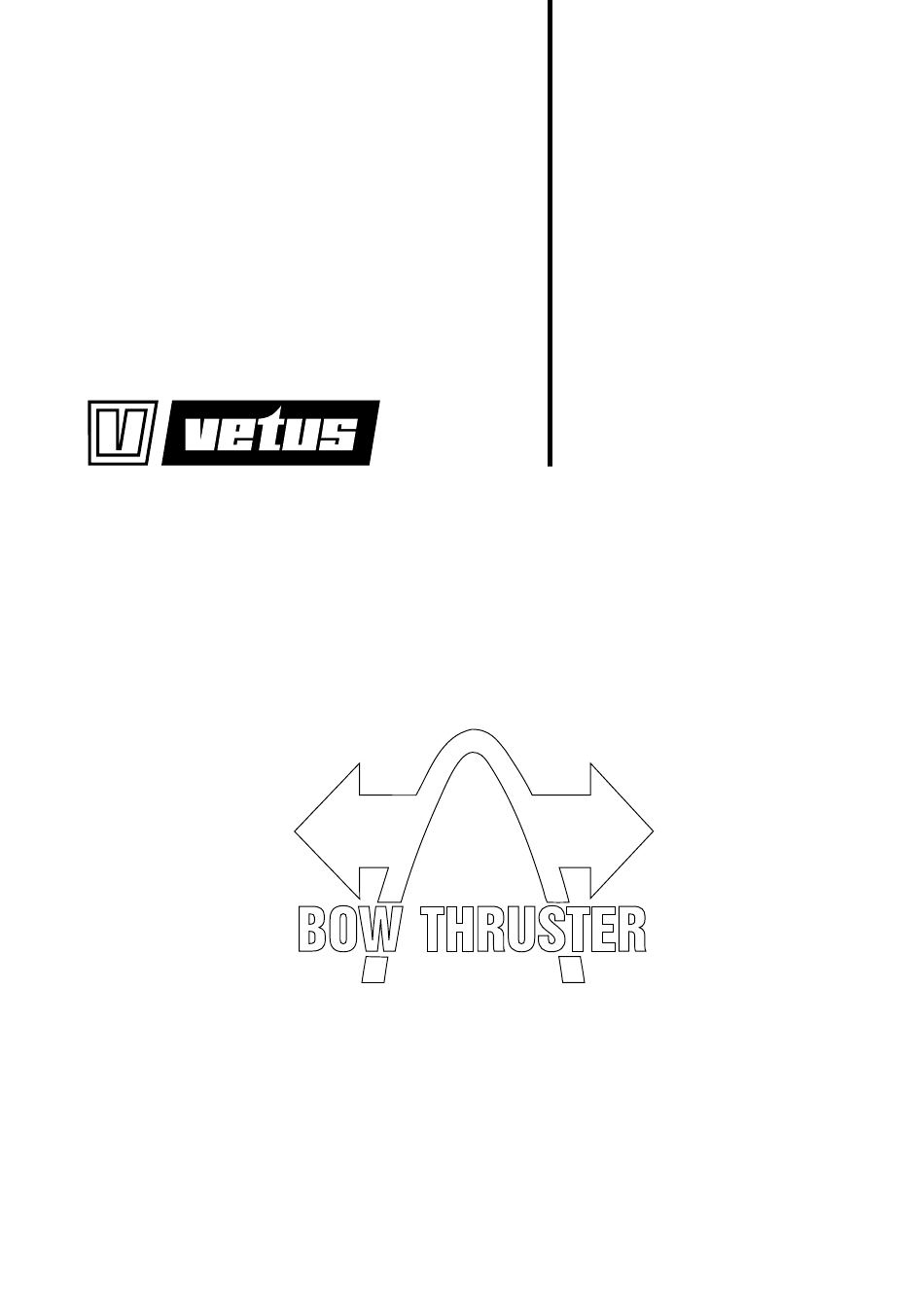

BOW6012D - BOW6024D
60 kgf - ø 185 mm
Copyright © 2019 Vetus b.v. Schiedam Holland
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
DANSK
SVENSKA
NORSK
SUOMEKSI
POLSKI
Betjeningsvejledning og installations instruktioner
Bruksanvisning och monteringsinstruktioner
Bruksanvisning og installasjonsinstrukser
Käyttö- ja asennusohje
Instrukcja obsługi oraz instalacji
7
16
25
34
43
52
61
70
79
88
97
020547.05

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BOW6012D and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Vetus BOW6012D

Summary of Contents for Vetus BOW6012D

  • Page 1 Manual de manejo y instrucciones de instalación Käyttö- ja asennusohje Manuale per l’uso e istruzioni per l’installazione Instrukcja obsługi oraz instalacji Operation manual and installation instructions BOW6012D - BOW6024D 60 kgf - ø 185 mm Copyright © 2019 Vetus b.v. Schiedam Holland 020547.05...

  • Page 2: Gelijktijdige Bediening Van

    ................... . BOW6012D - 60 kgf - ø 185 mm - 12 Volt BOW6024D - 60 kgf - ø...

  • Page 3: Table Of Contents

    Armaturenbrett ....Raadpleeg het 'Onderhouds- en garantie- Consult the ‘Maintenance and Warranty Zur Wartung vgl. das „Wartungs- und Ga- boek' voor Onderhoud. Book’ for Maintenance. rantiebuch“. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 4 Para el mantenimiento, consulte el «Ma- Per la manutenzione consultare il "Manuale rantie » pour effectuer les travaux de main- nual de mantenimiento y garantía». di manutenzione e garanzia". tenance. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 5 ....Se ”Underhålls- och garantiboken” för un- Se «Vedlikeholds- og garantiboken» for Se «Vedlikeholds- og garantiboken» for derhåll. vedlikehold. vedlikehold. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 6 ..Katso huolto-ohjeet Huolto- ja takuukirjas- Informacje na temat konserwacji można znaleźć w „Książce konserwacji i gwarancji”. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 7: Inleiding

    Zorg er voor dat de eigenaar van het schip over deze Verlaag in dat geval de maximale inschakelduur om schade handleiding kan beschikken. aan de motor te voorkomen. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 8: Installatieaanbevelingen

    Wij raden de installatie van 2 boegschroeven in één (1) tunnelbuis - De elektromotor dient steeds boven het maximale niveau van het af; er wordt geen verdubbeling van de stuwkracht bereikt! bilge-water te worden opgesteld. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 9: Overgang Van Tunnelbuis Naar Scheepsromp

    - De spijlen moeten zodanig zijn opgesteld dat ze loodrecht staan op de te verwachten golfvorm. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 10: Aanbrengen Van De Tunnelbuis

    • Breng hierna eventueel een anti- N.B. De meegeleverde pakkingen zijn fouling aan. reeds elektrisch isolerend. De boutjes en de schacht dienen echter te wor- den voorzien van isolatiemateriaal, b.v. nylon busjes. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 11: Inbouw

    12 - 15 Nm Grease et op Controleer op mogelijke lekkage onmiddellijk nadat het schip te water is gelaten *) Een geschikt vet is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 12: Eindmontage

    12 - 15 Nm Molykote® G-n plus *) Een geschikt vet is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 13: Elektrische Installatie

    Het aandraaimoment van Deze op afstand bediende hoofdstroomschakelaar is leverbaar voor moer 2 is 9 - 11 Nm. 12 Volt of 24 Volt gelijkspanning. Vetus art. code: BPMAIN12 resp. BPMAIN24. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 14: Zekeringen

    Bedieningen: - BPJSTA, Losse zwenk-schakelaar (Joy-stick), - BPSM, Bedieningspaneel voor zijmontage, - FSxx, Drukknop voetschakelaar Tijdvertraging: Vetus art. code: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 15: Storingen

    4 min. continu of max. 4 min per uur bij 300 A (12 Volt). Zie tabel pag. 107. 4 min. continu of max. 4 min per uur bij 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 16: Introduction

    Make sure that the user of the vessel is supplied with the owner’s manual. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 17: Installation Recommendations

    We do not advise fitting 2 bow thrusters into one tunnel; this does ways well clear from the maximum bilge water level. not result in doubling the thrust! vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 18: Connection Of Thrust Tunnel To Ship's Hull

    - The bars must be installed so they are perpendicular to the ex- pected waveform. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 19: Installation Of The Thrust Tunnel

    NOTE: The gaskets supplied are al- required. ready electrically insulated. However the bolts and the shaft need to be fit- ted with insulation material, for exam- ple nylon bushes. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 20: Installation

    Grease Check for possible leaks immediately the ship returns to wa- ter. *) A suitable grease is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 21: Final Assembly

    12 - 15 Nm tor. (9 - 11 ft.lbf ) Molykote® G-n plus *) A suitable grease is VETUS ‘Shipping Grease’ , Art. code: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 22: Electrical Installation

    Nm (6.5 - 8 ft.lbf ). This remotely controlled main switch is available for 12 or 24 Volt DC. (6.5 - 8 ft.lbf ) Vetus art. code: BPMAIN12 respectively BPMAIN24. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 23: Fuses

    This fuse protects the on-board power cabling from short circuits. For all fuses we can suppy a fuse holder, Vetus part no.: ZEHC100. See page for the size of the fuse to be used.

  • Page 24: Trouble Shooting

    4 min. continuously or max. 4 min. per hour at 300 A (12 Volt). See table on page 4 min. continuously or max. 4 min. per hour at 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 25: Einleitung

    Durchschnitt als empfohlen nimmt die Antriebskraft Sorgen Sie dafür, daß dem Schiffseigner die Ge- zu. Setzen Sie in dem Fall die maximale Einschaltdauer herab, brauchsanleitung bereitgestellt wird. um Motorenschäden zu vermeiden. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 26: Einbauhinweise

    Wir raten davon ab, 2 Bugschrauben in einem (1) Tunnelrohr zung in jedem Fall notwendig. einzu-bauen. Eine Verdoppelung der Antriebskraft wird dadurch - Der Elektromotor soll immer oberhalb des höchstmöglichen Bil- nicht erreicht! genwasserniveaus aufgestellt werden. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 27: Übergang Vom Tunnelrohr Zum Schiffsrumpf

    Herzlinie des Muschels mit der zu erwartenden Form der Bugwelle zusammenfällt. - Die Stäbe müssen so angebracht werden, dass sie senkrecht zu der zu erwartenden Bugwellenform stehen. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 28: Anbringen Vom Tunnelrohr

    • Danach gegebenenfalls ein be- rend. Die Schrauben und der Schaft wuchsverhinderndes Mittel auftra- müssen jedoch noch mit Isolations- gen. material, z.B. Nylonbuchsen, versehen werden. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 29: Einbau

    Outboard Gear 12 - 15 Nm Grease chtung Unmittelbar nach dem Stapellauf des Schiffes auf mögliche Lecks prüfen. *) Ein geeignetes Fett ist das VETUS „Shipping Grease“, Artikelcode: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 30: Endmontage

    Welle des Elektromotors 12 - 15 Nm mitgenommen wird. Molykote® G-n plus *) Ein geeignetes Fett ist das VETUS „Shipping Grease“, Artikelcode: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 31: Elektrische Installation

    9 - 11 Nm Dieser Hauptstromschalter mit Fernbedienung ist für Gleichstrom Mutter 2 beträgt 9 - 11 Nm. mit 12 Volt oder 24 Volt lieferbar. Vetus Art.-Code: BPMAIN12 bzw. BPMAIN24. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 32: Sicherungen

    Sollte eine Zeitverzögerung gewünscht sein und wird eines der nachgenannten Bedienungselemente verwendet, kann ein Zeitver- zögerungsschalter eingebaut werden. Bedienungselemente: - BPJSTA, Loser Schwenkschalter (Joystick), - BPSM, Bedienungselement für Seitenmontage, - FSxx, Druckknopf-Fußschalter Zeitverzögerung: Vetus Art.-Code: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 33: Störungen

    4 Min. Dauer oder max. 4 Min. pro Stunde bei 300 A (12 Volt). Vgl. die Tabelle auf Seite 107. 4 Min. Dauer oder max. 4 Min. pro Stunde bei 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 34: Introduction

    Diminuez dans ce cas la durée maximale de fonctionnement pour éviter d’endommager le moteur. Veillez à ce que le propriétaire du bateau puisse disposer du mode d’emploi. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 35: Recommandations

    - Assurez-vous que la position du moteur électrique est toujours seul tunnel tubulaire ; on n’obtiendra pas une force de propulsion bien au dessus le niveau de l’eau de cale. double ! vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 36: Adaption De La Tuyère À L'étrave

    - Les barres devront être placées de telle façon qu’elles soient per- pendiculaires à la forme de la vague prévue. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 37: Installation De La Tuyère

    • Appliquer ensuite éventuellement une isolation électrique. une peinture maritime antisalissure. Par contre, les petits boulons et la gaine doivent être munis de matériau isolant, par exemple manchons en ny- lon. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 38: Installation

    Grease ttention Vérifier l’étanchéité dès la mise à l’eau du bateau. *) La graisse « Shipping » Vetus est parfaite pour ce type d'application. Code d'article : VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 39: Montage Final

    électrique est prise. 12 - 15 Nm Molykote® G-n plus *) La graisse « Shipping » Vetus est parfaite pour ce type d'application. Code d'article : VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D...

  • Page 40: Installation Électrique

    En raccordant les câbles électriques, attention à ne pas déta- d’étrave. cher d’autres composantes électriques. Les batteries Vetus type « SMF » et « AGM », fermées et qui ne requièrent pas d’entretien, se révèlent parfaites pour ce type de configuration.

  • Page 41: Fusibles

    : - BPJSTA, Manette séparée (Joystick), - BPSM, Tableau de commande pour montage latéral, - FSxx, Bouton-poussoir pédale de commutation Temporisation : Code d’art. Vetus : BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 42: Pannes

    4 min. en continu ou maximum 4 min. par heure à 300 A (12 Volt). Voir le tableau à la page 107. 4 min. en continu ou maximum 4 min. par heure à 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 43: Introducción

    Asegurarse de que el propietario de la embarcación can daños en el motor. puede disponer de las instrucciones para el usuario. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 44: Recomendaciones

    - El electromotor en todo momento deberá instalarse por encima conducto de propulsión (1); ¡no se logra ninguna duplicación de del nivel máximo del agua de sentina. la fuerza de propulsión! vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 45: Acoplamiento Del Conducto De Propulsión Al Casco

    - Las barras tienen que estar instaladas de tal forma que estén per- pendiculares al oleaje que se espere. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 46: Instalación Del Conducto De Propulsión

    Sin embargo, se mente, un producto contra la incrus- han de dotar los pernos y el mango tación. de material aislante, por ejemplo, de manguitos de nailó. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 47: Incorporación

    Controlar si se presentan fugas inmediatamente tras la bota- dura de la embarcación. * ) Una grasa adecuada es VETUS Shipping Grease (Grasa náutica), Có- digo de art.: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D...

  • Page 48: Montaje Final

    12 - 15 Nm Molykote® G-n plus * ) Una grasa adecuada es VETUS Shipping Grease (Grasa náutica), Có- digo de art.: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D...

  • Page 49: Instalación Eléctrica

    2 es de 9 - 11 Nm. disponible para 12 Volt o 24 Volt de corriente continua. 9 - 11 Nm Código art. Vetus: BPMAIN12 resp. BPMAIN24. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 50: Fusibles

    Mandos: - BPJSTA, Palanca suelta de giro (Joy-stick), - BPSM, Panel de control con montaje lateral, - FSxx, Botón de presión, pedal Retardo: Código art. Vetus: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 51: Fallos

    111. 300 A (12 Volt). 4 min. de forma continua o como máximo 4 min. por hora con Vea la tabla en la pág. 107. 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 52: Introduzione

    In questo caso ridurre la durata massima di azionamen- to, per evitare di danneggiare il motore. Assicurarsi che il proprietario dell’imbarcazione disponga del manuale. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 53: Suggerimenti Per L'installazione

    - Il motore deve essere sempre collocato al di sopra del livello mas- Sconsigliamo l’installazione di 2 eliche di prua in un solo (1) tun- simo dell’acqua di sentina. nel; la propulsione non raddoppia! vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 54: Montaggio Del Tunnel Allo Scafo

    - Le sbarre devono esse inserite in maniera tale da essere perfetta- prevista. mente perpendicolari alla formazione d’onda prevista. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 55: Installazione Del Tunnel

    Al contrario, • Applicare successivamente un even- i bulloni ed il fuso devono essere do- tuale anti-incrostante. tati di materiale isolante, ad esempio bussole in nylon. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 56: Installazione

    12 - 15 Nm Grease ttenzione Controllare che non ci siano perdite subito dopo aver messo in acqua l’imbarcazione. *) Un grasso indicato è VETUS "Shipping Grease", Codice art.: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 57: Assemblaggio Finale

    • Per controllare, far ruotare l’elica con la mano, deve poter girare senza attrito, pur essendo collegata all’albero del motore. 12 - 15 Nm Molykote® G-n plus *) Un grasso indicato è VETUS "Shipping Grease", Codice art.: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 58: Collegamento Elettrico

    Allacciamento dei cavi elettrici principali ste nello stesso compartimento dell’elica di prua. Le batterie chiuse Vetus di tipo ‘SMF’ e ‘AGM’ , che non richiedono Assicuratevi che quando collegate i cavi elettrici non si scolle- manutenzione, sono perfette a tale proposito.

  • Page 59: Fusibili

    Comandi: - BPJSTA, Comando a Joystick, - BPSM, Pannello di comando per montaggio laterale, - FSxx, Comando a pedale Interruttore di ritardo: Vetus codice art.: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 60: Guasti

    4 min. continuati oppure un massimo di 4 minuti ogni ora a 300 A 111. (12 Volt). 4 min. continuati oppure un massimo di 4 minuti ogni ora a 165 A Vedere la tabella a pag. 107. (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 61 øges. Redu- cer i så fald den maksimale indkoblingstid for at undgå skade på motoren. Sørg for, at denne brugsanvisning er til rådighed for skibets ejer. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 62 Vi fraråder at installere 2 bovskruer i ét (1) tunnelrør. På denne - El-motoren skal hele tiden befinde sig over det maksimale niveau måde opnår man ikke en fordobling af drivkraften! af bundvandet. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 63 - Stængerne skal være placeret, så at de står lodret i forhold til den forventede bølgeform. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 64 • Påfør derefter eventuelt en antifou- OBS! De medfølgende pakninger giver lingmaling. allerede elektrisk isolering. Bolten og skaftet skal dog udstyres med isolati- onsmateriale, f.eks. nylonbøsninger. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 65 Grease Kontroller for eventuel lækage umiddelbart efter at skibet er ble- vet søsat. *) Egnet fedt er VETUS ‘Shipping Grease’ , Art. kode: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 66 • Drej skruen med hånden for at kontrollere, at skruen kan drejes let og at elektromotorens aksel medtages. 12 - 15 Nm Molykote® G-n plus *) Egnet fedt er VETUS ‘Shipping Grease’ , Art. kode: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 67 9 - 11 Nm Denne fjernbetjente hovedstrømsafbryder kan leveres til 12 volt eller møtrik 2 er 9 - 11 Nm. 24 volt jævnspænding. Vetus art.-kode: BPMAIN12 hhv. BPMAIN24. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 68 Betjeninger: - BPJSTA, løs svingafbryder (joystick), - BPSM, kontrolpanel til montage på siden, - FSxx, trykknap fodkontakt Tidsforsinkelse: Vetus art.-kode: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 69 4 min. kontinuerlig eller maks. 4 min/time ved 300 A (12 volt). Se tabel på side 107. 4 min. kontinuerlig eller maks. 4 min/time ved 165 A (12 volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 70 än rekommenderat kommer tryckkraften att öka. Den maximala drifttiden blir då ännu kortare, annars kan det uppstå skador på motorn. Se till att båtens ägare har tillgång till bruksanvisningen. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 71 Vi avråder ifrån att montera två bogpropellrar i ett och samma - Elmotorn skall alltid placeras ovanför slagvattnets maximala nivå. tunnelrör; detta ger inte dubbelt så stor drivkraft! vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 72 - En mantel skall placeras på sådan sätt i båtens skrov att mantelns max. 15º centrumlinje sammanfaller med bogsvallets förväntade utform- ning. - Stängerna ska placeras så att de står lodrätt mot den förväntade vågformen. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 73 • Applicera sedan eventuellt botten- OBS! De medföljande packningarna färg. är inte elektriskt isolerande, och skall därför bytas ut mot ett isolerande ma- terial , t.ex. nylon. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 74 Outboard Gear 12 - 15 Nm Grease Kontrollera omedelbart vid sjösättning att båten inte läcker. *) Ett lämpligt fett är Vetus ”Shipping Grease” (fett för marint bruk), art.nummer: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 75 12 - 15 Nm Molykote® G-n plus *) Ett lämpligt fett är Vetus ”Shipping Grease” (fett för marint bruk), art.nummer: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 76 Denna fjärrstyrda huvudströmbrytare kan levereras för 12-volts eller Åtdragningsmomentet för 24-volts likström. mutter 2 är 9 - 11 Nm. Vetus art. nr: BPMAIN12 resp. BPMAIN24. 9 - 11 Nm vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 77 Om en tidsfördröjning önskas medan en av nedanstående manövrar utförs kan en tidsfördröjningsomkopplare installeras. Manöverorgan: - BPJSTA, Lös girknapp (Joystick), - BPSM, Manöverpanel för sidomontering, - FSxx, Tryckknapp fotomkopplare Tidsfördröjning: Vetus art. nr: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 78 4 min. kontinuerligt eller max. 4 min per timme vid 300 A (12 Volt). Se tabell på sid. 107. 4 min. kontinuerligt eller max. 4 min per timme vid 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 79 øke. Reduser i så fall den maksimale innkoplingstiden, dette for å unngå skade på motoren. Sørg for at skipets eier kan disponere over bruksanvisningen. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 80 Vi fraråder at man installerer 2 baugpropeller i ett og samme (1) tunnelrør. På denne måten oppnår man nemlig ikke en fordobling - Elektromotoren må hele tiden befinne seg over det høyeste ni- av skyvkraften! vået på bunnvannet. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 81 - Et skjell må inngå i skipsskroget på en slik måte at midtlinjen på max. 15º skjellet faller sammen med den forventede formen på baugbøl- gen. - Spindlene skal stilles opp slik at de står loddrett på bølgeformen som forventet. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 82 • Påfør deretter eventuelt en antifou- N.B. De medsendte pakningene gir ling. ingen elektrisk isolering og må erstat- tes av isolasjonsmateriale, f.eks. nylon- plate. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 83 Outboard Gear 12 - 15 Nm Grease Kontroller umiddelbart at skipet ikke lekker etter at det har blitt sjøsatt. *) Et egnet fett er VETUS «Shipping Grease», Art.kode: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 84 • Drei propellen rundt for hånd for å kontrollere at den går lett rundt og at akselen på elektromotoren tas med. 12 - 15 Nm Molykote® G-n plus *) Et egnet fett er VETUS «Shipping Grease», Art.kode: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 85 2 er 9 - 11 Nm. Denne fjernstyrte hovedstrømbryteren kan leveres for 12 volt eller 24 9 - 11 Nm volt likespenning. Vetus art. kode: BPMAIN12 resp. BPMAIN24. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 86 Betjeninger: - BPJSTA, Løs svingebryter (Joy-stick), - BPSM, Kontrollpanel for sidemontering, - FSxx, Trykknapp fotbryter Tidsforsinkelse: Vetus art. kode: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 87 4 min. kontinuerlig eller maks. 4 min. per time ved 300 A (12 Volt). Se tabell side 107. 4 min. kontinuerlig eller maks. 4 min. per time ved 165 A (24 Volt). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 88 Mikäli käytetään merkittävästi tehokkaampia akkuja sekä erittäin lyhyitä ja samalla kookkaampia kaapeleita, voi keula- potkurin teho kasvaa. Tällaisessa tapauksessa maksimikäyttö- aikaa pitää lyhentää moottorin vaurioiden välttämiseksi. Käyttöohje tulee olla alusta käyttävien henkilöiden käytettävissä. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 89 Emme suosittele kahden keulapotkurin asentamista samaan tun- - Moottori tulee asentaa siten että se on aina pilssiveden maksimi- neliin sillä siten ei saavuteta kaksinkertaista tehoa. tason yläpuolella. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 90 - Syvennyksen keskilinja (katso kuva) tulisi olla oletetun keula-aal- max. 15º lon suuntainen. - Tangot täytyy olla asennettu siten että ne ovat kohtisuorassa odo- tettavissa olevaan aallon muodostukseen. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 91 HUOMIOITAVAA: Laitteen mukana toi- mitettavat tiivisteet eristävät sähköi- sesti. Sen sijaan akseli ja pultit tulee eristää tunnelista esimerkiksi nylon- holkkien avulla. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 92 ‘outboard gear grease’*) -voiteluaineella ennen asennusta. Outboard Gear 12 - 15 Nm Grease ärkeää Tarkista mahdolliset vuodot heti vesillelaskun yhteydessä. *) Sopiva rasva on VETUS ‘Shipping Grease’ , tuotekoodi: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 93 • Tarkista käsin että potkuri pyörii kevyesti sen ollessa liitettynä säh- kömoottoriin. 12 - 15 Nm Molykote® G-n plus *) Sopiva rasva on VETUS ‘Shipping Grease’ , tuotekoodi: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 94 Tämä kaukosäädetty päävirtakytkin on saatavissa 12 tai 24V:n tasa- 2 ruuviavain mutterilla 1 virtajännitteellä. ilman, että kierrät ruuvia- Vetus Art.koodi: BPMAIN12 tai BPMAIN24. vainta. Mutterin kiristysmo- mentti on 9 - 11 Nm. 9 - 11 Nm vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 95 Haluttaessa aikaviivettä voidaan asentaa aikaviivekytkin silloin kun käytetään jotakin allamainittua ohjausta. Ohjaukset: - BPJSTA, Irrallinen kääntökytkin (Joy-stick), - BPSM, Ohjauspaneli sivuasennukseen, - FSxx, Jalkakytkimen painike Aikaviive: Vetus Art.koodi: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 96 4 min. jatkuvassa käytössä tai enintään 4 min. tunnissa 300 A:lla sijaitsee relesuojuksessa, katso sivu 111. (12 V). 4 min. jatkuvassa käytössä tai enintään 4 min. tunnissa 165 A:lla Kts. taulukko sivu (24 V). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 97 W takich przypadkach, w celu zapobieżenia uszkodzeniu silnika, należy skrócić czas użycia. Upewnić się, że użytkownik statku jest zaopatrzony w instrukcję obsługi. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 98 - Silnik elektryczny musi być ustawiony w taki sposób, aby zawsze Nie zalecamy montowania 2 silników sterujących w jednym tune- był dobrze widoczny z maksymalnego poziomu wody. lu; nie spowoduje to podwojenia ciągu! vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 99: Podłączenie Tunelu Sterującego Do Kadłuba Okrętu

    - Powinno to być zawarte w kadłubie okrętu w taki sposób, aby max. 15º jego środkowa część odpowiadała oczekiwanemu kształtowi fali dziobowej. Pręty muszą być zainstalowane tak, aby były prostopadle do oczeki- wanej fali. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 100: Instalacja Silnika Sterującego

    • W razie potrzeby zastosować farby UWAGA: dostarczone uszczelki są już przeciwporostowe. izolowane elektrycznie. Jednak śruby i wał muszą być wyposażone w mate- riał izolacyjny, na przykład tuleje nylo- nowe. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 101: Przygotowanie

    Outboard Gear 12 - 15 Nm Grease Waga Sprawdzić ewentualne nieszczelności natychmiast po powro- cie statku na wodę. *) Odpowiednim smarem jest VETUS „Shipping Grease”, kod art.: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 102: Montaż Końcowy

    12 - 15 Nm ona obracać się z łatwością, będąc połączona z wrzecionem wyjściowym silnika elektrycznego. Molykote® G-n plus *) Odpowiednim smarem jest VETUS „Shipping Grease”, kod art.: VSG. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 103: Instalacja Elektryczna

    2 wynosi 9 do 11 Nm. nego. Ten zdalnie sterowany wyłącznik główny jest dostępny dla napięcia stałego 12 lub 24 woltów. vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 104: Bezpiecznik

    Urządzenie operacyjne: - BPJSTA, osobny przełącznik obrotowy (joystick), - BPSM, panel operacyjny do montażu bocznego, - FSxx, przycisk nożny Opóźnienie: Vetus art. kod: BPTD vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 105: Rozwiązywanie Problemów

    4 min. pracy ciągłej lub maks. 4 min. na godzinę przy 300 A (12 V). Zobacz tabelę na stronie 107. 4 min. pracy ciągłej lub maks. 4 min. na godzinę przy 165 A (24 V). vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 106: Hoofdafmetingen

    Viktigste mål Dimensions principales Päämitat Dimensiones principales Główne wymiary Dimensioni principali 160 (6 “) 143 (5 “) ø 130 “ DIA.) ø 185 “ DIA.) “) 1 : 10 vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 107: Accucapaciteit, Accukabels

    2 x 55 Ah - 12 V 2 x 70 Ah - 12 V 0 - 57 ft AWG 4 2 x BCI 90 - 500 2 x BCI 91 - 650 vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 108: Elektrisch Schema

    2 Rood (+) Red (+) Rot (+) Rouge (+) Rojo (+) 3 Zwart (-) Black (-) Schwarz (-) Noir (-) Negro (-) 4 Wit White Weiß Blanc Blanco vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 109: Schema Elettrico

    Rød (+) Röd (+) Rød (+) Punainen (+) Czerwony (+) 3 Nero (-) Sort (-) Svart (-) Svart (-) Musta (-) Czarny (-) 4 Bianco Hvid Hvit Valkoinen Biały vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...

  • Page 110: Boegschroeven Met 1 Paneel

    Manejo simultáneo de 2 tornillos de retención con 1 panel Jednoczesna obsługa dwóch pędników dziobowych przy użyciu jednego panelu Comando contemporaneo di 2 eliche di prua mediante 1 solo pannello (12 V) (12 V) vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 111 BP1020 Pakking 2 mm Gasket 2 mm BP1021 Pakking 1 mm Gasket 1 mm TS110 Thermische beveiliging Thermal Protection BP256 Reserve zekering 5 A Spare fuse 5 A vetus® Operation manual and installation instructions bow thrusters BOW6012D and BOW6024D 020547.05...
  • Page 112 FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND b.v. TEL.: +31 0(0)88 4884700 - sales@vetus.nl - www.vetus.com Printed in the Netherlands 020547.05 2019-12...

This manual is also suitable for:

Bow6024d

Table of Contents
