Stream RC VIII
Art.nr. 300 020
Model KH-829A2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Stream RC VIII and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Abilica Stream RC VIII

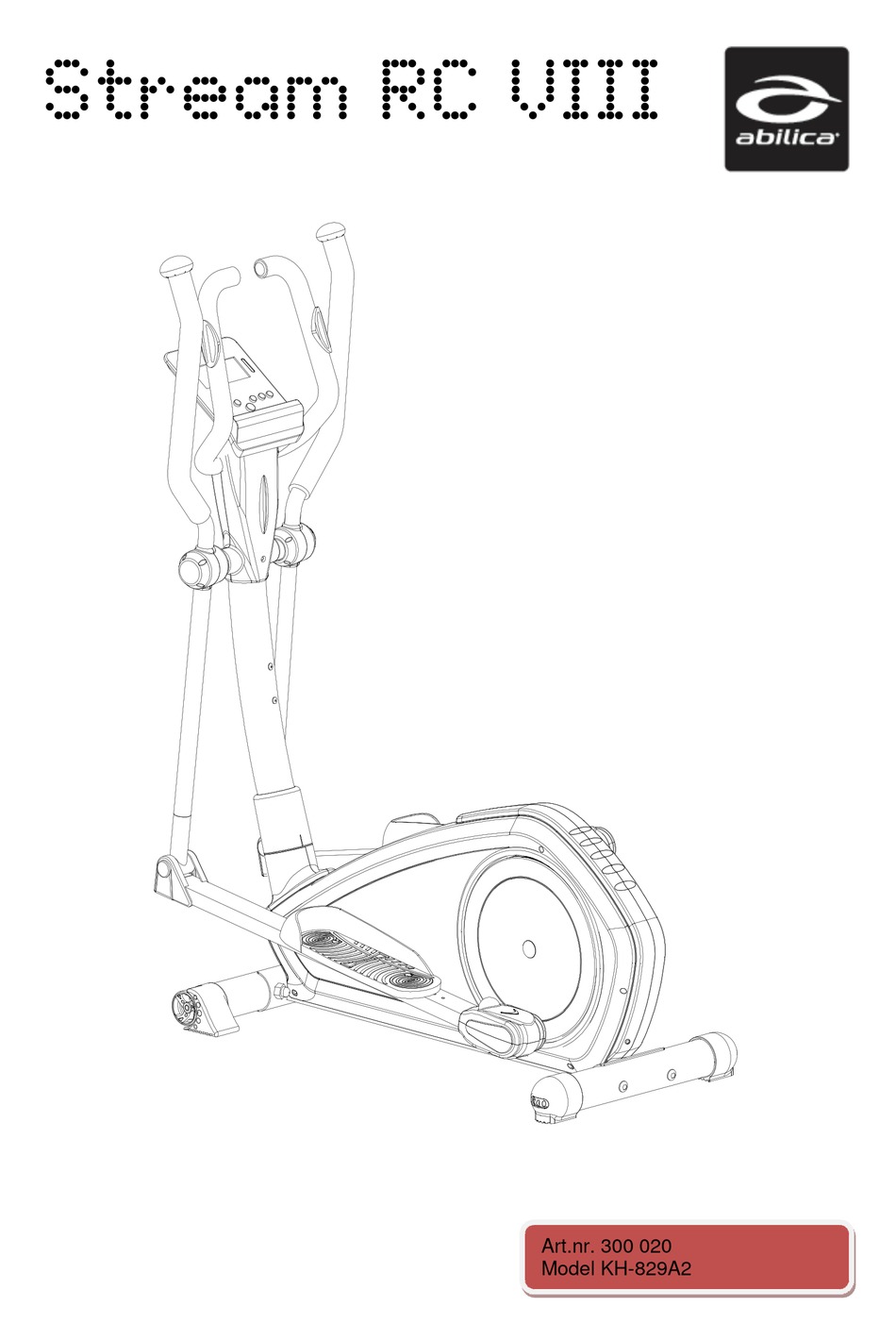

  • Page 1 Stream RC VIII Art.nr. 300 020 Model KH-829A2...
  • Page 2: Table Of Contents

    INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Parts drawing Monteringsdeler / Parts details Deleliste / Dellista / Parts List Montering / Assembly Viktig informasjon Betjening av computeren Reklamasjonsvillkår Kontaktinformasjon Viktig information Betjäning av datorn Reklamationsvillkor Kontaktinformation Important information Operating the console Warranty regulations Conatct information...
  • Page 3 DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW...
  • Page 4 MONTERINGSDELER / MONTERINGSDELAR / ASSEMBLY PARTS & & D14*D6.5*0.8T ST4*15L...
  • Page 5: Deleliste / Dellista / Parts List

    DELELISTE / DELLISTA / PARTS LIST PART NO. DESCRIPTION MATERIAL SPECIFICATION Q’TY Main frame Front stabilizer Q195 D76x1.5Tx480L Allen bolt M8*1.25*95L Adjustable foot cap D76*86 Front foot cap (left) D76*120L Front foot cap (right) D76*120L Curved washer Q235A D22xD8.5x1.5T Spring washer D15.4xD8.2x2T Domed nut Q235A...
  • Page 6 Anti-loose nut M10*1.25*10T D6*26.5*7.7 C ring 65Mn D22.5*D18.5*1.2T Sensor cable 1050L Electric cable 1000L Upper computer cable 1000L Motor Flat washer Q235A D14*D6.5*0.8T C ring 65Mn D21.5xD17.5x1.2T Crank welding set Screw ST4.2x1.4x20L Poly belt 1425pj6 Left chain cover HIPS 1096.4*527.5*65.9 Right chain cover HIPS 1096.4*527.5*61.6...
  • Page 7 Upper protective cover Magnetic fixing plate Bolt M10*1.5*58L Left movable supporting tube Right movable supporting tube Foam (HDR) D30x3Tx680L Foam (HDR) D23x5Tx530L Mushroom foam D1 1/4"*45L Spring 72A# D3*D19*67L Flat washer Q235A D24*D13.5*2.5T Hex bolt M6*1.0*15L Hex bolt M8*1.25*50L Waved washer 65Mn D26*D19.5*0.3T Crank axle...
  • Page 8 Flat washer Q235A D14xD6.5x0.8T Front foot cover (left) 98*42*83 Front foot cover (right) 98*42*83 Screw cover D3*30L Club knob ABS+CU D40*M6*12 Spring D1.0*55L Q235A M6*1*6T Buffer 20*90*1.7T Inner cap P.E. D71.5*108L Q235A M10*1.5*10T Allen bolt M8*1.25*30L C ring 65Mn S-16(1T) Hex bolt M6*65L Q235A...
  • Page 9: Montering / Assembly

    MONTERING / ASSEMBLY (x4) D22*D8.5...
  • Page 10 (x4) M6*1*45L D14*D6.5*0.8T D40*M6*12...
  • Page 11 ( x 2 ) M8*20L D21*D8.5 D21*D16 ( x 8 ) ST4*15L Step-3...
  • Page 12 ( x 8 ) M8*1.25*20L D15.4*D8.2*2T D22*D8.5*1.5T Step-4...
  • Page 13 (x4) M5*10L...
  • Page 14 (x2) M8*1.25*100L D22*D8.5*1.5T D22*D8.5*1.5T D15.4*D8.2*2T M8*1.25*8T 17 6 7 18...
  • Page 16: Viktig Informasjon

    VIKTIG INFORMASJON Bruksområdet for dette treningsapparatet er hjemmetrening. Apparatet skal kun brukes som beskrevet i denne bruksanvisningen. Eieren av trimapparatet er ansvarlig for at alle brukere er kjent med disse sikkerhetsreglene. Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer skikkelig, før du begynner å...
  • Page 17: Betjening Av Computeren

    BETJENING AV COMPUTEREN Når computeren er nullstilt vil alle verdiene vise 00:00, og alle funksjonene vil blinke samtidig. Dette kalles ”oppstartsbilde” og er utgangspunkt for alle innstillingene som er beskrevet videre i brukerveiledningen. Du manøvrerer enkelt blant de ulike menyene ved å trykke på...
  • Page 18 INFORMASJON ENGELSK NORSK BESKRIVELSE OMDREININGER / MIN. Viser tråkkfrekvensen SPEED HASTIGHET Viser gjeldende hastighet TIME Viser tidsforbruk DISTANCE DISTANSE Viser tilbakelagt distanse CALORIES KALORIER Viser kaloriforbruket PULSE PULS Viser gjeldende puls QUICK START Den enkleste måten å komme i gang med treningen på, er ganske enkelt å trykke på START•STOP-knappen.
  • Page 19 PROGRAM Bla deg fra oppstartsbildet til menyen for programmer, som beskrevet ovenfor. Du har 12 ulike forhåndsprogrammerte løypeprofiler å velge mellom, som er delt inn i tre nivåer. BEGINNER, som er lett intensitet. ADVANCE, som er middels intensitet. Og SPORTY, som er høy intensitet. Velg ønsket program, og de 8 første seksjonene av løypeprofilen for det aktuelle programmet vises grafisk.
  • Page 20 PULSTRENING PULS ALDER 20 HØY INTENSITET: Anaerob intervalltrening MIDDELS INTENSITET: Økt kondisjon og oksygenopptak LAV INTENSITET: Lange økter for maks. fettforbrenning. BLUETOOTH™ FUNKSJON Last ned APPen «iConsole» eller «iConsole +» for å få tilgang til flere programmer og funksjoner. Passordet for tilkobling er 0000. Fungerer til iOS og Android.
  • Page 21 RETNINGSLINJER FOR REKLAMASJONSBEHANDLING Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening. For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff utstyr. Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre hovedgrupper; Slitedeler , Andre utskiftbare komponenter og Konstruksjon/rammeverk . Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut med jevne mellomrom.
  • Page 22 VIKTIG VEDRØRENDE SERVICE Om det skulle oppstå problemer av noe slag, ber vi dere kontakte Mylna servicesenter. Her sitter det konsulenter med spesiell kompetanse til å hjelpe deg med spørsmål rundt produktet, montering eller feil og mangler. Du kan også se på hjemmesiden www.mylnasport.no/service. Her vil det ligge mye nyttig informasjon rundt produktene.
  • Page 23: Viktig Information

    VIKTIG INFORMATION Användningsområdet för detta träningsredskap är hemmaträning. Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning. Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa säkerhetsföreskrifter. Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är ordentligt införda innan du börjar spänna dem.
  • Page 24: Betjäning Av Datorn

    BETJÄNING AV DATORN När datorn är nollställd kommer samtliga värden visa 00:00, och alla funktionerna kommer blinka samtidigt. Detta kallas "uppstartsbild" och är utgångspunkt för samtliga inställningar som beskrivs vidare i användarmanualen. Du manövrerar lätt bland de olika menyerna genom att trycka på UP och DOWN-knapparna för att finna önskad funktion eller värde, och bekräftar valet genom att sedan trycka på...
  • Page 25 INFORMATION ENGELSKA SVENSKA BESKRIVNING VARV / MIN. Visar stegfrekvensen SPEED HASTIGHET Visar aktuell hastighet TIME Visar tidsförbrukning DISTANCE DISTANS Visar avverkad distans CALORIES KALORIER Visar kaloriförbrukningen PULSE PULS Visar aktuell puls QUICK START Det enklaste sättet att komma igång med träningen är att trycka på START•STOP- knappen.
  • Page 26 PROGRAM Bläddra från uppstartsbilden till menyn för program, som beskrivet ovan. Du har 12 olika förprogrammerade löpningsprofiler, og du kan välja mellan BEGINNER, ADVANCE eller SPORTY. Programnumret visas i displayen och de första åtta sektioner av löpningsprofilen för det aktuella programmet visas grafiskt. Tryck på MODE för att bekräfta valet, och använd UP och DOWN-knapparna för att ändra intensiteten i programmet om så...
  • Page 27 PULSTRÄNING PULS ÅLDER 20 HÖG INTENSITET: Anaerob intervallträning GENOMSNITTLIG INTENSITET: Ökad kondition och syreupptagning LÅG INTENSITET: Långa träningspass för maximal fettförbränning. BLUETOOTH™ FUNKTION Ladda ner appen "iConsole" eller "iConsole +" för att få tillgång till flera program och funktioner. Lösenordet för anslutningen är 0000.
  • Page 28: Reklamationsvillkor

    REKLAMATIONSVILLKOR Reklamationsvillkoren omfattar produkter som endast användts till hemmaträning För företagsmarknaden gäller egna villkor. Villkoren omfattar slitdelar, andra utbytbara komponenter och konstruktion/ramverk. Med slitdelar avses delar som man vid normal användning måste räkna med att byta ut med jämna mellanrum. Härunder inräknas delar som bromsklossar, linhjul, vajrar, justeringsskruvar, kullager, gummiband, fjädrar och liknande.
  • Page 29 VIKTIGT BETRÄFFANDE SERVICE Om det skulle uppstå problem av något slag, ber vi dig kontakta Mylna’s servicecenter. Här sitter det konsulter med speciell kompetens för att hjälpa dig med frågor som rör produkten, montering eller fel och brister. Du kan även gå till hemsidan www.mylnasport.se/service. Här kommer det att finnas mycket information om produkterna.
  • Page 30: Important Information

    IMPORTANT INFORMATION The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions.
  • Page 31 HOW TO OPERATE THE CONSOLE When the computer is reset, all values show 00:00, and all functions will flash simultaneously in the display. This is called "startup window" and is the starting point for all the settings described further herein. You easily maneuver among the various menus by pressing the UP and DOPWN buttons to find the desired function or value, and confirm by pressing...
  • Page 32 INFORMATION LABEL DESCRIPTION Shows the pedalilng frequency SPEED Shows the current speed TIME Shows the elapsed time DISTANCE Shows the distance travelled CALORIES Shows a calculated of calories burned PULSE Shows the current heart rate QUICK START The easiest way to get started with your exercise, is simply to press the START / STOP button.
  • Page 33 PROGRAM Scroll up from the startup window to the program menu, as described above. You have 12 different pre-programmed course profiles to choose from, divided into levels BEGINNER, ADVANCE and SPORTY. Program number is displayed in the display, and the first eight columns of the track profile for that application is displayed graphically.
  • Page 34 PULSE TRAINING PULSE HIGH INTENSITY: Anaerob interval training MEDIUM INTENSITY: Increase stamina LOW INTENSITY: Long sessions for max fat-burning BLUETOOTH™ FUNCTION Download the APP named «iConsole» or «iConsole +» to access more programs and functions. Password for the wireless connection is 0000. Works with iOS and Android.
  • Page 35: Warranty Regulations

    WARRANTY REGULATIONS The warranty regulations apply for products that are used for home exercise. For the corporate market, there are specially adapted products and separate warranty regulations apply. Exercise equipment consist mainly of three component categories; Wearing parts, Other replaceable labour parts, and Frame / Structure. By Wearing parts is implied parts that will eventually be worn down through normal use, and thereby need to be replaced regularly.
  • Page 36 Mylna Sport AB Mylna Sport AS Postboks 244 Box 181 P.O. Box 244 3051 Mjøndalen 56624 Habo N-3051 Mjoendalen Norge Sverige Norway E-post: post@mylnasport.no E-post: info@mylnasport.se E-mail: post@mylnasport.com www.abilica.no www.abilica.se www.abilica.com www.mylnasport.no www.mylnasport.se www.mylnasport.com © 2013 Mylna Sport AS Rev.1 052013...
