Playcore Swing-N-Slide PB 9240 Assembly Instructions Manual

Hide thumbs Also See for Swing-N-Slide PB 9240:

Advertisement

Quick Links

Download this manual

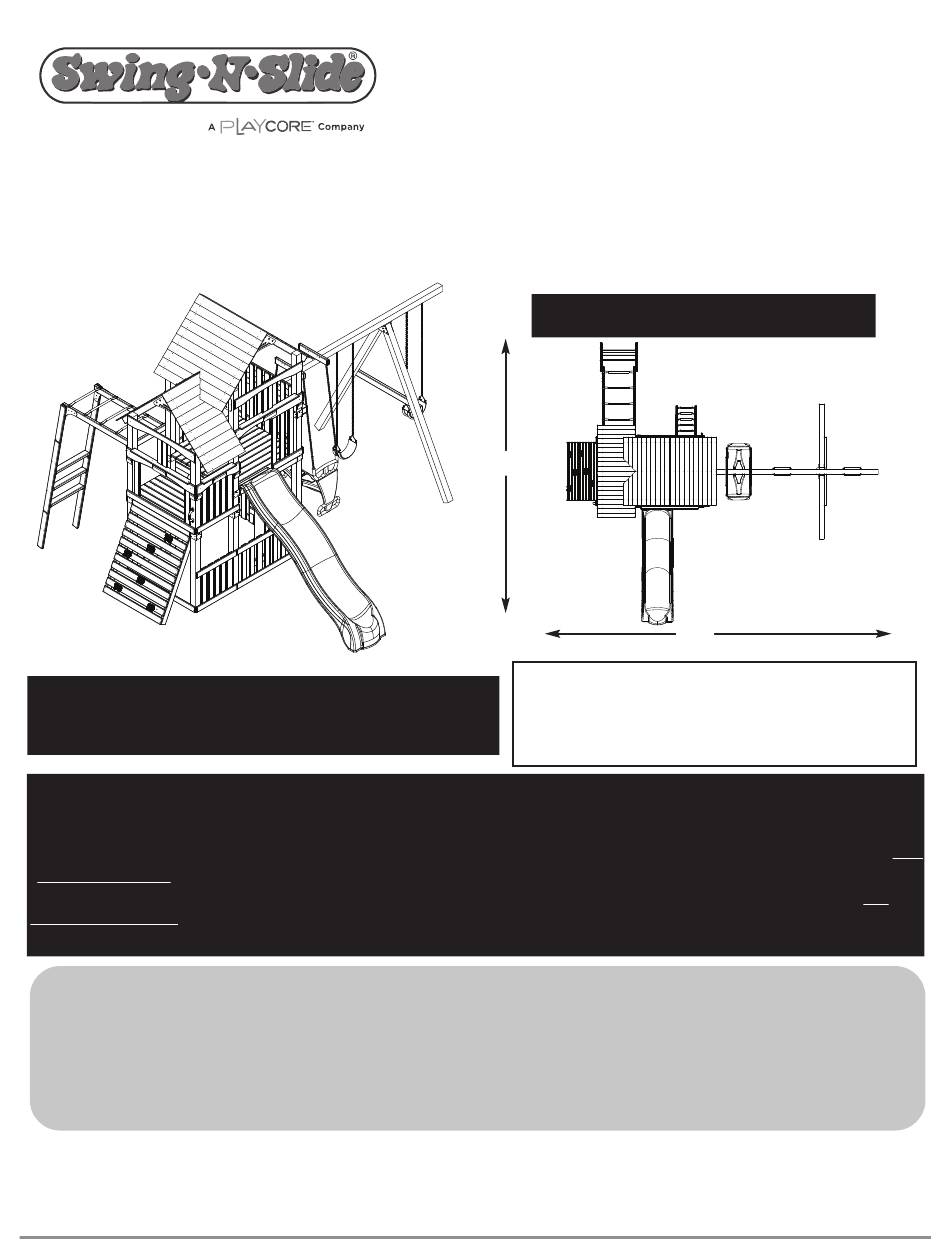

ASSEMBLY INSTRUcTIONS
INSTRUccIONES DE ENSAMBLAJE
SLIDE AND 4'' X 4'' LUMBER SOLD SEPARATELY
EL TOBOGÁN Y LAS PIEZAS DE MADERA DE 4" X 4"
SE VENDEN POR SEPARADO
PLEASE READ BEFORE BEGINNING ASSEMBLY!!
Please make sure all lumber, hardware and accessory parts are accounted for. If you are missing anything, please
NOT RETURN
to the store where purchased. Please call our Customer Service Department at the number below.
Asegúrese de que todas las piezas de madera, los herrajes y los accesorios estén incluidos. Si falta algo, NO
DEVUELVA EL KIT a la tienda donde lo compró. Llame a nuestro Departamento de Servicio al Cliente, al número que
To register your product visit: /
Other benefits include information on product warranties, assembly plan updates, joining our mailing list for new
products and promotions, receiving our newsletter, and providing feedback on products.
Se incluyen otros beneficios, como información sobre las garantías del producto, actualizaciones del plan de ensamblaje, unirse a
nuestra lista de correo para nuevos productos y promociones, recibir nuestro boletín de noticias y proporcionar comentarios sobre
IMPORTANT!! /
http://www.swing-n-slide.com
Swing•N•Slide • 1212 Barberry Drive • Janesville, Wisconsin 53545
Visit our web site at: www.swing-n-slide.com or call us at
Visite nuestro sitio web en www.swing-n-slide.com o llámenos al
1-800-888-1232
PB 9240
30'
No. of children: Up to 12 / Número de niños: hasta 12
Min. Use Zone: 30' x 30' / Zona de uso mínima: 30' x 30'
Set Dim. 18'W x 17'L x 12'H / Dimensiones del juego: 18' de
ancho x 17' de largo x 12' de alto
Est. Building Time: 8-10 hr. / Tiempo de armado estimado: 8-
10 horas
¡IMPORTANTE!
/
¡LEA ANTES DE COMENZAR EL ENSAMBLAJE!
aparece abajo.
Para registrar su producto, visite:
los productos.
Minimum Use Zone
Zona de uso mínima
30'
DO
