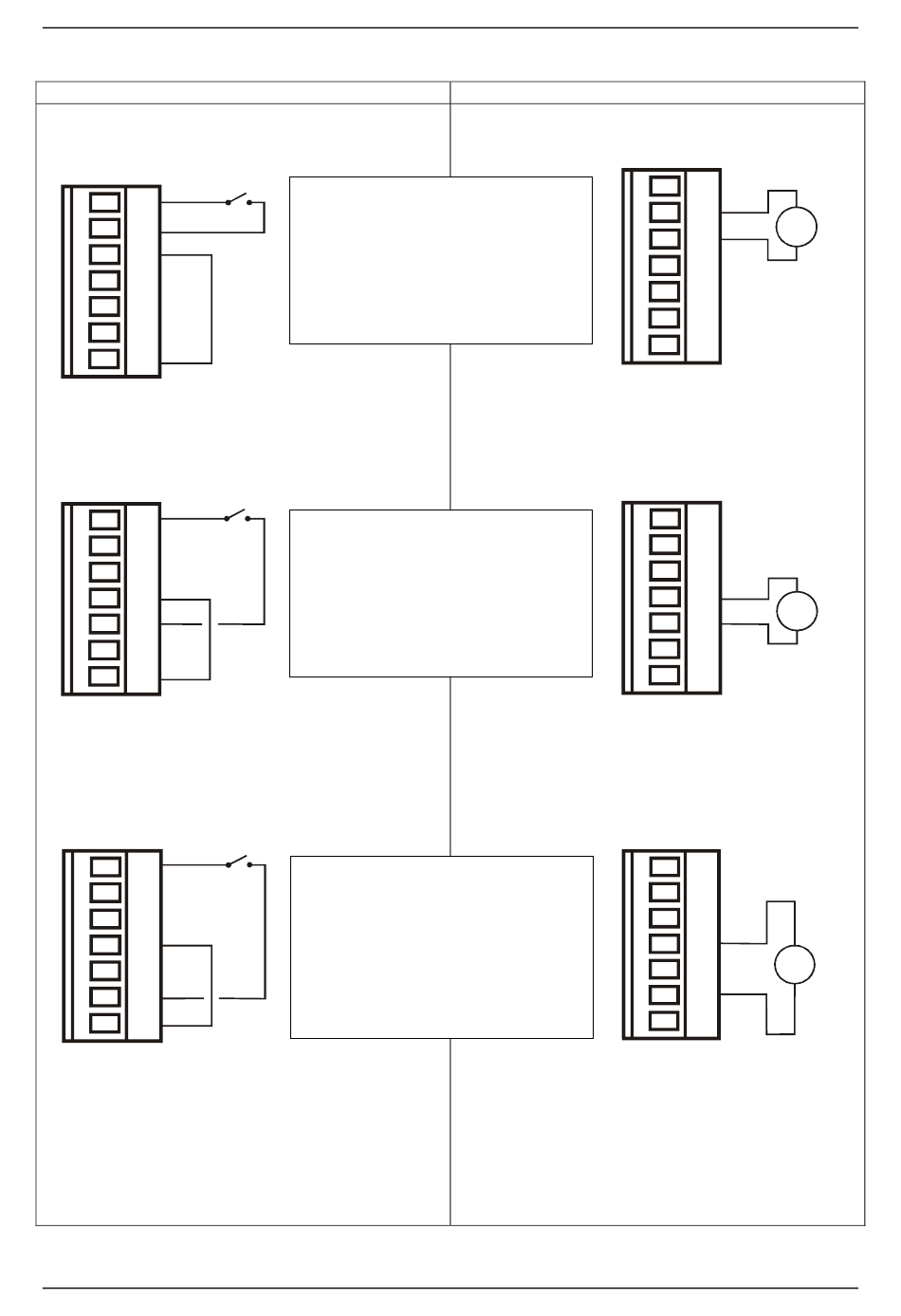

Şekil 7 – Kullanıcı girişlerinin olası kullanım örneği –
Temiz kontak ile pilotaj
J22
Temiz kontak
7
6
5
4
3
2
1
Jumper
J22
Temiz kontak
7
6
5
4
3
2
1
Jumper
J22
Temiz kontak
7
6
5
4
3
2
1
Jumper
TÜRKÇE
IN 1 Kullanım Örneği
IN 1 etkinleştiğinde elektropompa
bloke olur ve "F1" sinyali verilir
örn. IN 1 bir şamandıraya
bağlanmış olabilir
IN 2 Kullanım Örneği
IN 2 etkinleştiğinde ayar basıncı "P1"
olur
(setpoint komütasyonu etkin:
SP veya P1)
IN 3 Kullanım Örneği
IN 3 etkinleştiğinde elektropompa
bloke olur ve "F3" sinyali verilir
örn. IN 3 manuel yeniden
düzenlemeli bir emniyet
presostatına bağlanmış olabilir
Şekil 7: Girişler
163
Dış gerilim ile pilotaj
J22
7
6
5
4
3
2
(maks. 36V) veya
1
J22
7
6
5
4
3
2
1
J22
7
6
5
4
3
2
1
AC/DC
Sürekli gerilim
besleme
alternatif gerilim
(maks. 24Vrms)
AC/DC
Sürekli gerilim
besleme
(maks. 36V) veya
alternatif gerilim
(maks. 24Vrms)
AC/DC
Sürekli gerilim
besleme
(maks. 36V) veya
alternatif gerilim
(maks. 24Vrms)
