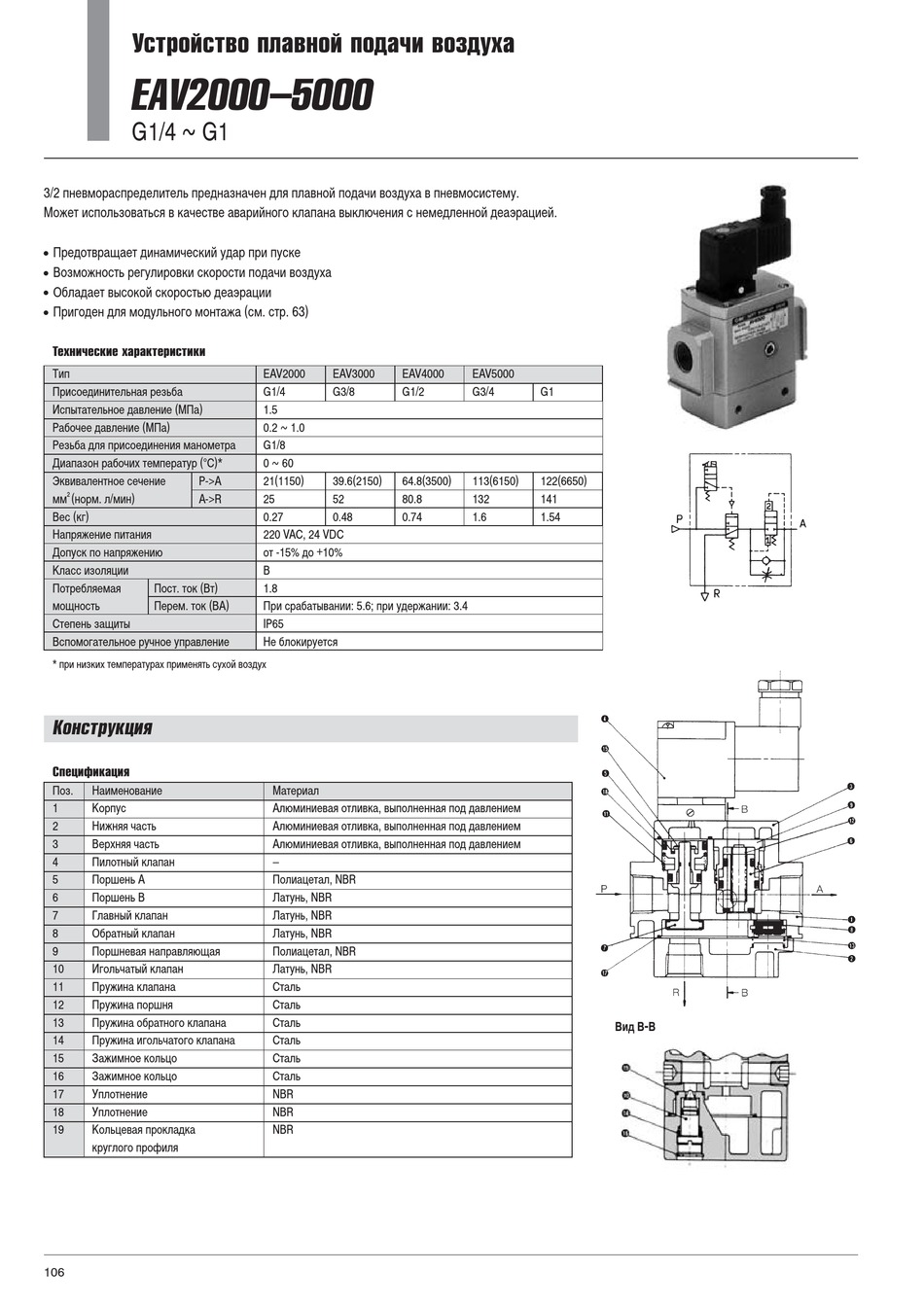

Устройство плавной подачи воздуха
ЕАV2000–5000
G1/4 ~ G1
3/2 пневмораспределитель предназначен для плавной подачи воздуха в пневмосистему.
Может использоваться в качестве аварийного клапана выключения с немедленной деаэрацией.
!
Предотвращает динамический удар при пуске
!
Возможность регулировки скорости подачи воздуха
!
Обладает высокой скоростью деаэрации
!
Пригоден для модульного монтажа (см. стр. 63)
Технические характеристики
Тип
Присоединительная резьба
Испытательное давление (МПа)
Рабочее давление (МПа)
Резьба для присоединения манометра
Диапазон рабочих температур (°С)*
Эквивалентное сечение
Р->А
2
мм (норм. л/мин)
A->R
Вес (кг)
Напряжение питания
Допуск по напряжению
Класс изоляции
Потребляемая
Пост. ток (Вт)
мощность
Перем. ток (ВА)
Степень защиты
Вспомогательное ручное управление
* при низких температурах применять сухой воздух
Конструкция
Спецификация
Поз.
Наименование
1
Корпус
2
Нижняя часть
3
Верхняя часть
4
Пилотный клапан
5
Поршень А
6
Поршень В
7
Главный клапан
8
Обратный клапан
9
Поршневая направляющая
10
Игольчатый клапан
11
Пружина клапана
12
Пружина поршня
13
Пружина обратного клапана
14
Пружина игольчатого клапана
15
Зажимное кольцо
16
Зажимное кольцо
17
Уплотнение
18
Уплотнение
19
Кольцевая прокладка
круглого профиля
106
EAV2000
EAV3000
EAV4000
G1/4
G3/8
G1/2
1.5
0.2 ~ 1.0
G1/8
0 ~ 60
21(1150)
39.6(2150)
64.8(3500)
25
52
80.8
0.27
0.48
0.74
220 VAC, 24 VDC
от -15% до +10%
В
1.8
При срабатывании: 5.6; при удержании: 3.4
IP65
Не блокируется
Материал
Алюминиевая отливка, выполненная под давлением
Алюминиевая отливка, выполненная под давлением
Алюминиевая отливка, выполненная под давлением
–
Полиацетал, NBR
Латунь, NBR
Латунь, NBR
Латунь, NBR
Полиацетал, NBR
Латунь, NBR
Сталь
Сталь
Сталь
Сталь
Сталь
Сталь
NBR
NBR
NBR
EAV5000
G3/4
G1
113(6150)
122(6650)
132
141
1.6
1.54
Вид В-В
