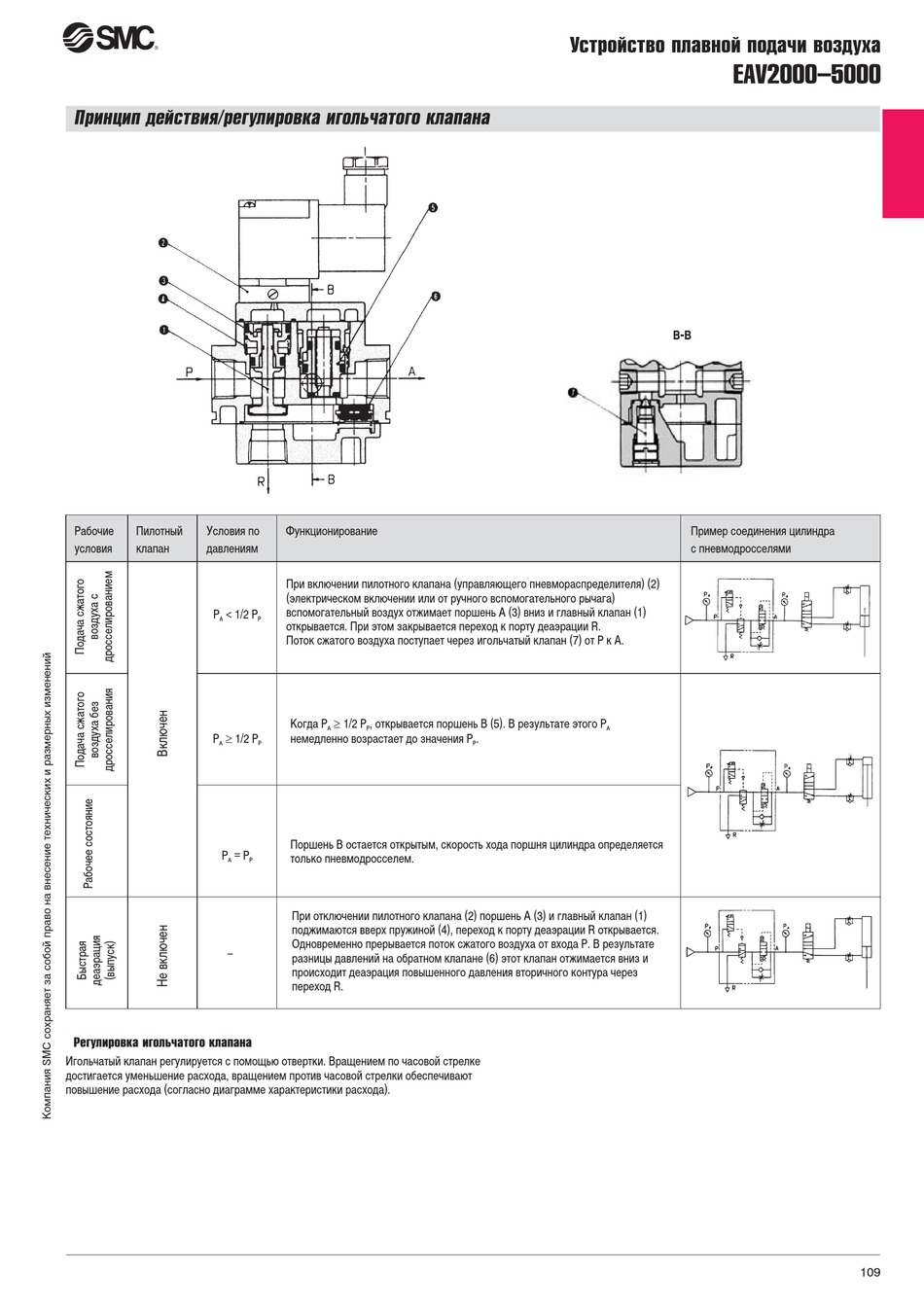

Принцип действия/регулировка игольчатого клапана
Рабочие Пилотный Условия по
условия клапан давлениям
Р < 1/2 Р
А
?
Р 1/2 Р
А
Р = Р
А
_
Регулировка игольчатого клапана
Игольчатый клапан регулируется с помощью отвертки. Вращением по часовой стрелке
достигается уменьшение расхода, вращением против часовой стрелки обеспечивают
повышение расхода (согласно диаграмме характеристики расхода).
Функционирование
При включении пилотного клапана (управляющего пневмораспределителя) (2)
(электрическом включении или от ручного вспомогательного рычага)
вспомогательный воздух отжимает поршень А (3) вниз и главный клапан (1)
Р
открывается. При этом закрывается переход к порту деаэрации R.
Поток сжатого воздуха поступает через игольчатый клапан (7) от Р к А.
?
Когда Р 1/2 Р , открывается поршень В (5). В результате этого Р
А Р
немедленно возрастает до значения Р .
Р
Поршень В остается открытым, скорость хода поршня цилиндра определяется
только пневмодросселем.
Р
При отключении пилотного клапана (2) поршень А (3) и главный клапан (1)
поджимаются вверх пружиной (4), переход к порту деаэрации R открывается.
Одновременно прерывается поток сжатого воздуха от входа Р. В результате
разницы давлений на обратном клапане (6) этот клапан отжимается вниз и
происходит деаэрация повышенного давления вторичного контура через
переход R.
Устройство плавной подачи воздуха
А
Р
EAV2000–5000
В-В
Пример соединения цилиндра
с пневмодросселями
