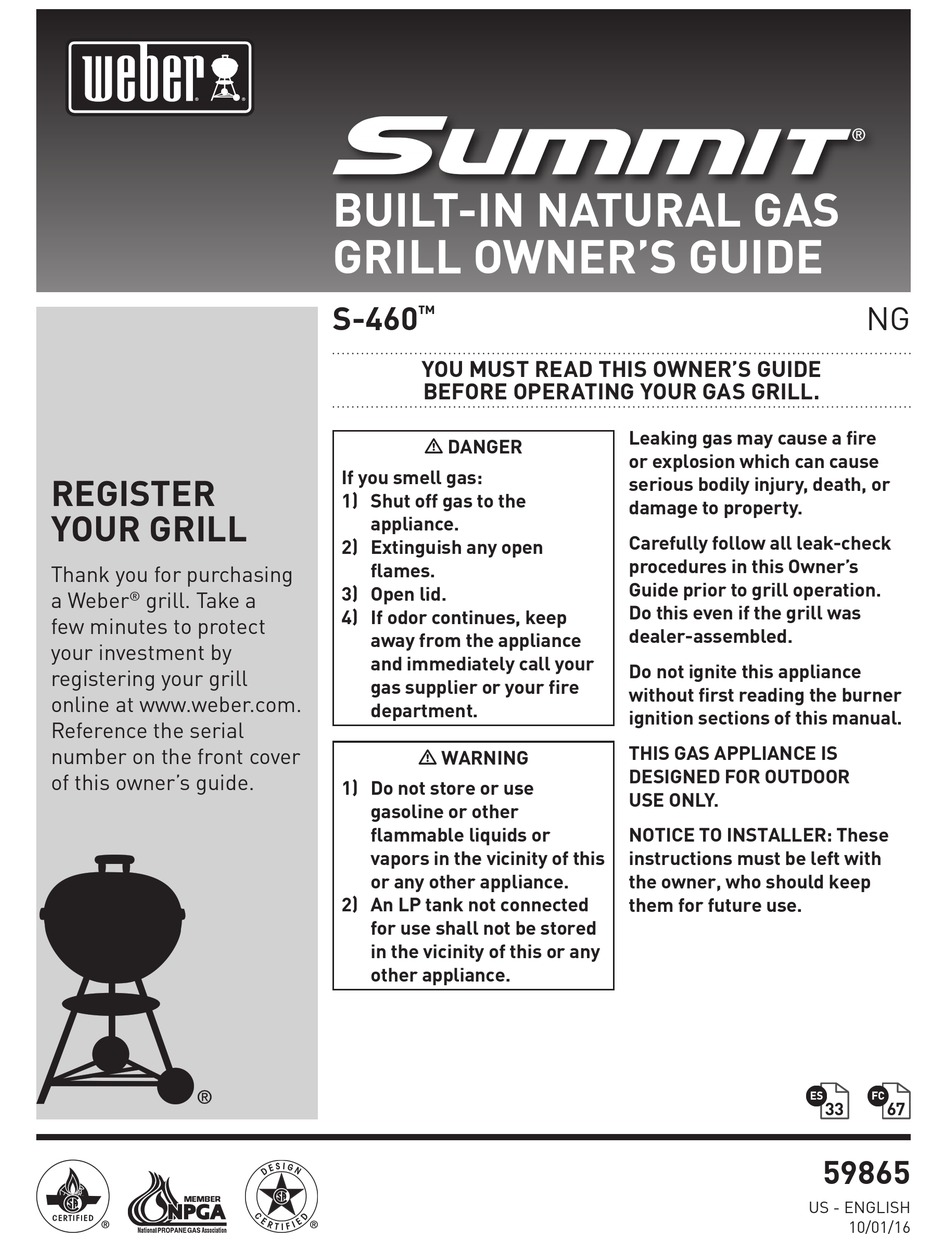

YOUR GRILL
Thank you for purchasing
a Weber
grill. Take a
®
few minutes to protect
your investment by
registering your grill
online at www.weber.com.
Reference the serial
number on the front cover
of this owner's guide.

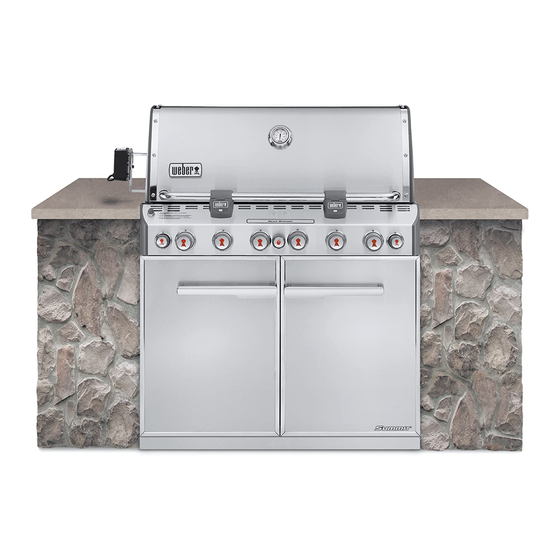

BUILT-IN NATURAL GAS
GRILL OWNER'S GUIDE
S-460
™
YOU MUST READ THIS OWNER'S GUIDE
BEFORE OPERATING YOUR GAS GRILL.
m DANGER
If you smell gas:
1) Shut off gas to the
appliance.
2) Extinguish any open
flames.
3) Open lid.
4) If odor continues, keep
away from the appliance
and immediately call your
gas supplier or your fire
department.
m WARNING
1) Do not store or use
gasoline or other
flammable liquids or
vapors in the vicinity of this
or any other appliance.
2) An LP tank not connected
for use shall not be stored
in the vicinity of this or any
other appliance.
Leaking gas may cause a fire
or explosion which can cause
serious bodily injury, death, or
damage to property.
Carefully follow all leak-check
procedures in this Owner's
Guide prior to grill operation.
Do this even if the grill was
dealer-assembled.
Do not ignite this appliance
without first reading the burner
ignition sections of this manual.
THIS GAS APPLIANCE IS
DESIGNED FOR OUTDOOR
USE ONLY.
NOTICE TO INSTALLER: These
instructions must be left with
the owner, who should keep
them for future use.
US - ENGLISH
NG
33
67
59865
10/01/16
