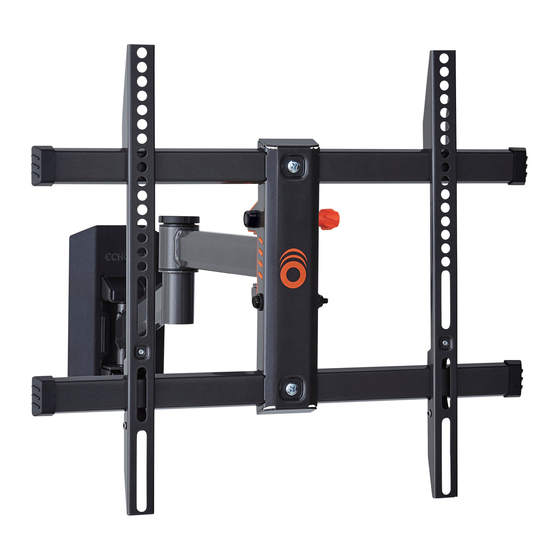

Echogear EGMF2 Instruction Manual

Full motion tv wall mount
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
#YourGearUpgraded

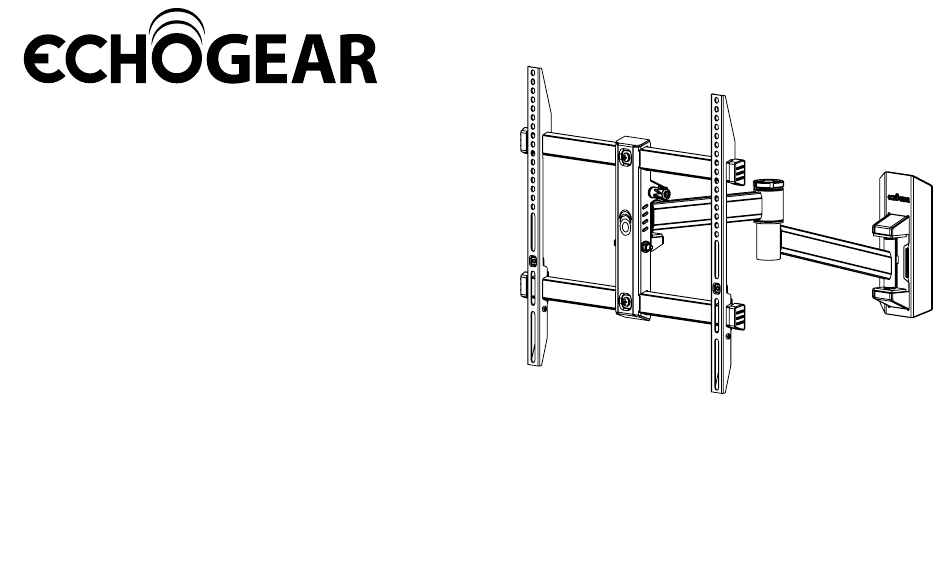

Full Motion
TV Wall Mount
Model EGMF2
INSTRUCTION MANUAL

Advertisement

loading

Related Manuals for Echogear EGMF2

Summary of Contents for Echogear EGMF2

  • Page 1 #YourGearUpgraded Full Motion TV Wall Mount Model EGMF2 INSTRUCTION MANUAL...

  • Page 2: Weight Restrictions

    Use with products heavier (27.2 kg) than the maximum weights indicated If your TV weighs more, this mount is NOT compatible. may result in collapse of the mount and Visit echogear.com to find a compatible mount. its accessories, causing possible injury.
  • Page 3 Solid CAUTION: Concrete studs? UUUUHHH ?!? Concrete DO NOT Unsure? Block? install into drywall alone Contact The Echogear Pros Perfect! Perfect! (see back page) Good to Go Good to Go Grab Your Tools 1/2 in. Electric (13 mm) Drill Level...
  • Page 4 What’s in the Box ... what's in the boooox WARNING: DON'T FEED TO CHILDREN — This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer;...
  • Page 5 STUFF FOR STEP 2 Wall Plate REMEMBER THE LAST TIME Template YOU “WINGED IT”? 5/16 x 2 ¾ in. qty. 1 Lag Bolt qty. 2 Washer (Lag Bolt) qty. 2 5/16 in. Wall Plate/Arm Concrete qty.1 Anchor qty. 2 Fischer UX10 x 60R Anchor STUFF FOR STEP 3 Extension Cable Management...
  • Page 6 STEP 1 Attach the TV BRACKETS TO YOUR TV Select TV Screws Select Spacers if needed Only one screw size fits your TV. Long Screw Short Screw Washer Bracket TV Bracket Washer Spacer EXTRA SPACE Flat TV Flat TV with: Rounded TV Spacer not Cable...
  • Page 7 Secure the TV Brackets to Your TV HIGH MOUNTING HOLES MOUNTING HOLES INSTALL UP/DOWN TV BRACKETS MUST BE LEVEL IF NEEDED...
  • Page 8 No Spacer With Spacer Alternate Spacer setups...
  • Page 9 STEP 2 I nstall the Wall Plate WOOD STUD INSTALLATIONS, INSTALLATIONS, CONCRETE follow STEP 2A on PAGE 10 follow STEP 2B on PAGE 12 Min. Wood Stud Depth: nominal 4 in. (102 mm) ½ actual 3 in. (89 mm) Min. Min.
  • Page 10 STEP 2A Wood Stud) Install the Wall Plate Find a Stud Align the Template STEP 2A.1 STEP 2A.2 R E M E M B E R T Y O U H E L “ W I N A S T G E D T I M E I T ”...

  • Page 11: Drill Holes

    Drill Holes Secure Wall Plate STEP 2A.3 STEP 2A.4 2¾ in. (6.9 cm) 7/32 in. (5.5 mm) Use bottom lag bolt to level. CAUTION: DO NOT over-tighten Continue the lag bolts . Tighten only enough to STEP 2.5 securely fasten the wall plate to the wall.
  • Page 12 STEP 2B CONCRETE) Install the Wall Plate Align the Template Drill Holes STEP 2B.1 STEP 2B.2 7.6 cm (3 in.) 10 mm (3/8 in.) R E M E M B E R T Y O U H E L “ W I N A S T G E D T I M E...
  • Page 13 Insert Concrete Anchors Secure Wall Plate STEP 2B.3 STEP 2B.4 FLUSH Use bottom lag bolt to level. CAUTION: DO NOT over-tighten Continue the lag bolts . Tighten only enough to STEP 2.5 securely fasten the wall plate to the wall. on PAGE 14...
  • Page 14 Slide Cover onto wallplate Remove End cap...
  • Page 15 Assemble Extensions Secure Extensions...
  • Page 16 STEP 3 Hang Your TV Hang Your TV Open Safety Locks Save screws S for STEP 3.3 HEAVY! You may need assistance with this step. IMPORTANT: MUST be centered TV brackets span the faceplate of arm...

  • Page 17: Cable Management

    Secure Your TV Cable Management CAUTION: Avoid potential personal injury or property damage! Screws and saftey locks MUST be installed to secure your TV to wall plate/arm...
  • Page 18 ADJUSTMENTS LEVEL Tilt NOTE: Preset for heavy TVs - loosen as needed. Turn level screw left or right to adjust Your TV should adjust easily when moved, the leveling of your TV. then stay in place. If your TV is too loose or too tight, adjust tension knob NOTE: Once your TV is in place, tighten tension knob to prevent unwanted movement.
  • Page 19 DRIFT (Unwanted movement) REMOVE YOUR TV If your TV doesn't stay in place, tighten the screw as HEAVY! You may need indicated, based on your TVs rotation point. assistance with this step. CAUTION: DO NOT over-tighten. Only make small increment adjustments at a time.
  • Page 20 PÁGINA 2 Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto, póngase en contacto con los profesionales de Echogear en la página www.echogear.com. Su TV (accesorios incluidos) PRECAUCIÓN:...
  • Page 21 Para INSTALACIONES EN MONTANTES DE MADERA, siga el PASO 2A en la PÁGINA 10 Español PRECAUCIÓN: evite posibles lesiones personales y daños materiales. Los paneles de yeso que cubren la pared no deben superar los 16 mm (5/8 pulg.) Tamaño mínimo de los montantes de madera: nominal 51 x 102 mm (2 x 4 pulg.) actual 38 x 89 mm (1½ x 3½ pulg.). Para INSTALACIONES EN HORMIGÓN, siga el PASO 2B en la PÁGINA 12 PRECAUCIÓN: evite posibles lesiones personales y daños materiales.

  • Page 22: Pièces Fournies

    Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du 27,2 kg compris) NE PEUT PAS PESER montage ou de l’utilisation de ce produit, veuillez contacter les Pros Echogear sur le site www.echogear.com. PLUS DE pour ce support. (60 lb) ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !
  • Page 23 Pour les INSTALLATIONS SUR MONTANTS EN BOIS, suivez L’ÉTAPE 2 .2 A à la PAGE 10 Français ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! L’épaisseur du revêtement de cloison sèche ne doit pas excéder 16 mm (5/8 po).
  • Page 24 Fernsehers nach, ob für die Montage Ihres Fernsehers spezielle Anforderungen gelten. Wenn Sie diese Anweisungen nicht verstehen oder Zweifel an der Sicherheit der Installation, dem Zusammenbau Ihr Fernseher (einschließlich oder der Verwendung dieses Produkts haben, wenden Sie sich an die Echogear-Profis auf www.echogear.com. 27,2 kg Zubehör) DARF für diese VORSICHT: Vermeiden Sie Verletzungen und Sachschäden!
  • Page 25 Bei einer MONTAGE AM HOLZSTÄNDERWERK folgen Sie den Anweisungen in SCHRITT 2.2A auf SEITE 10 Deutsch VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Die Gipsschicht der Wand darf 16 mm (5/8") nicht überschreiten. Mindestmaße der Holzbalken: Nenngröße 51 x 102 mm (2 x 4"), tatsächliche Größe 38 x 89 mm (1½ x 3½") Bei einer MONTAGE AN BETONWÄNDEN folgen Sie den Anweisungen in SCHRITT 2.2B auf SEITE 12 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Die Wandplatte muss direkt auf der Betonoberfläche angebracht werden (kein Oberflächenbelag).
  • Page 26 Als u deze instructies niet begrijpt of twijfelt over de veiligheid van de installatie, de montage of het gebruik Het gewicht van uw tv van dit product, neemt u contact op met Echogear Pros via www.echogear.com. 27,2 kg (inclusief accessoires) MAG LET OP: Voorkom lichamelijk letsel en materiële schade!
  • Page 27 Voor GEBRUIK BIJ INSTALLATIES MET HOUTEN DRAGERS, volg STAP 2.2A op PAGINA 10 Nederlands LET OP: Voorkom lichamelijk letsel en materiële schade! Gipsplaten die de muur bedekken, mogen niet dikker zijn dan 16 mm (5/8 in.) Minimale grootte houten drager: nominaal 51 x 102 mm (2x4 in.), werkelijk 38 x 89 mm (1½ x 3½ in.). Voor GEBRUIK BIJ INSTALLATIES IN BETON, volgt u STAP 2.2B op PAGINA 12 LET OP: Voorkom lichamelijk letsel en materiële schade! De wandplaat moet rechtstreeks op het betonnen oppervlak worden gemonteerd (geen oppervlakbedekking)

  • Page 28: Vad Finns I Lådan

    Läs också i din TV:s bruksanvisning för att se om det finns några särskilda krav för montering av din TV. Om du inte förstår dessa anvisningar eller är tveksam angående installationen, angående monteringen eller om användning av produkten är säker bör du kontakta Echogear Pros at www.echogear.com. TV:n (inklusive tillbehör) 27,2 kg FÖRSIKTIGHET:...
  • Page 29 För MONTERING PÅ TRÄREGLAR, följ STEG 2 A på SIDAN 10 Svenska FÖRSIKTIGHET: Undvik potentiella personskador och skador på egendom! Gipsskiva som täcker väggen får inte överstiga 16 mm (5/8 tum). Minsta storlek på träregel: nominell 51 x 102 mm (2 x 4 tum) faktisk 38 x 89 mm (1½ x 3½ tum). För MONTERING PÅ...

  • Page 30: Комплект Поставки

    ОГРАНИЧЕНИЯ ПО МАССЕ СТР. 2 Если вы не понимаете приведенные инструкции или не уверены в безопасности установки, сборки или эксплуатации данного изделия, обратитесь в компанию Echogear Pros по адресу www.echogear.com. ВНИМАНИЕ! Соблюдайте осторожность во избежание получения травм и Масса вашего телевизора...
  • Page 31 Русский При УСТАНОВКЕ НА ДЕРЕВЯННЫЙ КАРКАС выполните ШАГ 2.2A на СТР. 10 ВНИМАНИЕ! Соблюдайте осторожность во избежание получения травм и повреждения имущества! Толщина гипсокартона, покрывающего стену, не должна превышать 16 мм (5/8 дюйма). Минимальный размер деревянной стойки: номинальный 51 x 102 мм (2 x 4 дюйма); фактический 38 x 89 мм (1½ x 3½ дюйма). При...
  • Page 32 于电视机的安装是否规定了任何特殊要求。 如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑问，请通过以下网站联系 对于此支架，您的电视机（包括配件） 27.2 kg Echogear 专业人员：www.echogear.com。 的重量不可超过 (60 磅) 注意： 避免潜在人身伤害和财产损毁！ ► 此产品用于木墙柱、实心混凝土和混凝土砌块墙 — 不要仅安装在干墙上 如果电视机的重量超过限制，则不可使用此支架。 ► 墙壁的承重力必须至少达到电视机和墙壁支架总重量的五倍 访问 echogear.com 查找兼容的支架。 ► 请勿将此产品用于制造商明确指定以外的其他目的 ► 对因不当安装或不当使用而造成的损失或伤害，制造商不承担任何责任 验证墙壁构造 第 3 页 注意 ： 有木墙柱（干墙）？ 实心混凝土或混凝土砌块？ 不确定？ 不要仅安装在干墙上 如有疑问，请联系 ECHOGEAR 适合！ 适合！...
  • Page 33 中文 对于木墙柱安装，请执行第 10 页的步骤 2.2A 注意： 避免潜在人身伤害和财产损毁！ 墙上覆盖的材料不能超过 16 mm (5/8 in.)。最小木墙柱尺寸：标称 51 x 102 mm (2 x 4 in.) 实际 38 x 89 mm (1½ x 3½ in.)。 对于混凝土安装，请执行第 12 页的步骤 2.2B 注意： 避免潜在人身伤害和财产损毁！ 将壁板 直接安装在混凝土表面（表面不能有覆盖物）。 步骤 2A （对于木墙柱） 安装壁板...
  • Page 34 保管 日本語 安全のための な説明。 使用前に説明書全体を 。本取扱説明書を しておいてください 取り付け作業は難しくありませんが、必ずこの説明書を最後まで読み、手順をすべて理解してくだ 重量制限 2 ページ さい。また、お使いのテレビ特有の要件があるかどうかを、 テレビの取扱説明書で確認してください。 この説明書に不明な点がある場合や、この製品の取り付け、組み立て、使用の安全性について疑問 このマウントでは、テレビ（アクセ 27,2 kg がある場合は、Echogear Pros（www.echogear.com）までご連絡ください。 サリを含む）の重量が を超えないよ (60 ポンド) 注意： うにしてください。 負傷したり壁面を傷付けたりしないように注意してください。 ► この製品は、木製スタッド、コンクリート、またはコンクリートブロック製の壁への取り付 け専用です。石膏ボードだけの壁には取り付けないでください。 テレビがこの重量を超過する場合は、このマウントを使用できません。 ► テレビを掛ける壁は、テレビとマウントの合計重量の 5 倍の重量に耐えられなければな りません。 使用できるマウントについては、echogear.com をご覧ください。 ► 本製品の製造元によって明示的に指定されている以外の目的で本製品を使用しないでく ださい。...
  • Page 35 木製スタッドに取り付ける場合は、10 ページの手順 2.2A に従ってください 日本語 注意： 負傷したり壁面を傷付けたりしないように注意してください。壁面を覆う石膏ボードは 16 mm（5/8 インチ）を超えてはいけません。最小の木製スタッドの寸法: 公称寸法 51 x 102 mm (2 x 4 インチ) 実寸法 38 x 89 mm (1½ x 3½ インチ) コンクリートに取り付ける場合は、12 ページの手順 2.2B に従ってください 注意： 負傷したり壁面を傷付けたりしないように注意してください。 ウォールプレート／アーム は直接コンリートの表面に取り付けます（コンクリート表面に被覆材を使用しません）。 （木製スタッドの場合） ウォールプレートを取り付ける 手順 2A 10 ページ...
  • Page 36 Legrand assumes no responsibility for accuracy, completeness or sufficiency of the information contained in this document. ©2019 Legrand AV Inc. All Rights Reserved. ECHOGEAR is a Legrand AV Inc. brand and a registered trademark owned by Legrand. Made in China. 6901-602466 00...
