Eco-Safe 2.0
2.00 m
Montageschritte
Halbelemente (492550A + 492250B) des Arcus Primus 90 auf Kanthölzer in der richtigen Einbaulage ausrichten und
01
mit 12 Schrauben (040.00 + 040.30) verschrauben.
Pfosten an den möglichen Befestigungspunkten angelegen und ca. 1.25 m (4x 492550/0) bzw. 1.00 m (4x 034.10)
02
tief in den Boden rammen. Bei der Positionierung der Pfosten sollte der Verstärkungsholm ebenfalls ausrichten
Verschraubten Arcus Primus 90 mittels Kran auf die entsprechende Höhe heben und mit den Pfosten verschrauben
03
(s. Schnitt B-B und C-C)
Verstärkungsholm (492550/8) mittels 4 Schrauben (040.04 + 2x 040.31) an der Rückseite der Pfosten 492550/0
04
montieren (siehe D-D)
Angeschlossenes Streckensystem bzw. Kopfstück mittel 6 Schrauben (040.01 + 040.30) mit Arcus Primus 90
05
verbinden
Assembly steps
Align half elements (492550A + 492550B) of the Arcus Primus 90 on timbers in the correct installation
01
position and screw them together by using 12 screws (040.00 + 040.30).
Place posts at the possible attachment points and ram approx. 1.25 m (4x 492550/0) or 1.00 m (4x 034.10)
02
into the ground. When positioning the posts, the reinforcing beam should also align
Lift the screwed Arcus Primus 90 to the appropriate height with the crane and screw it to the posts (see
03
section B-B and C-C)
Mount the reinforcement beam (492550/8) with 4 screws (040.04 + 2x 040.31) on the back of the posts
04
492550/0 (see D-D)
05
Connect the connected VRS or head piece with 6 screws (040.01 + 040.30) with Arcus Primus 90
A - A
B - B
0.14 m
0.35 m
040.01
040.30
040.54
040.54
010.10
010.10
040.60
040.60
002.00
492250A
034.10
034.10

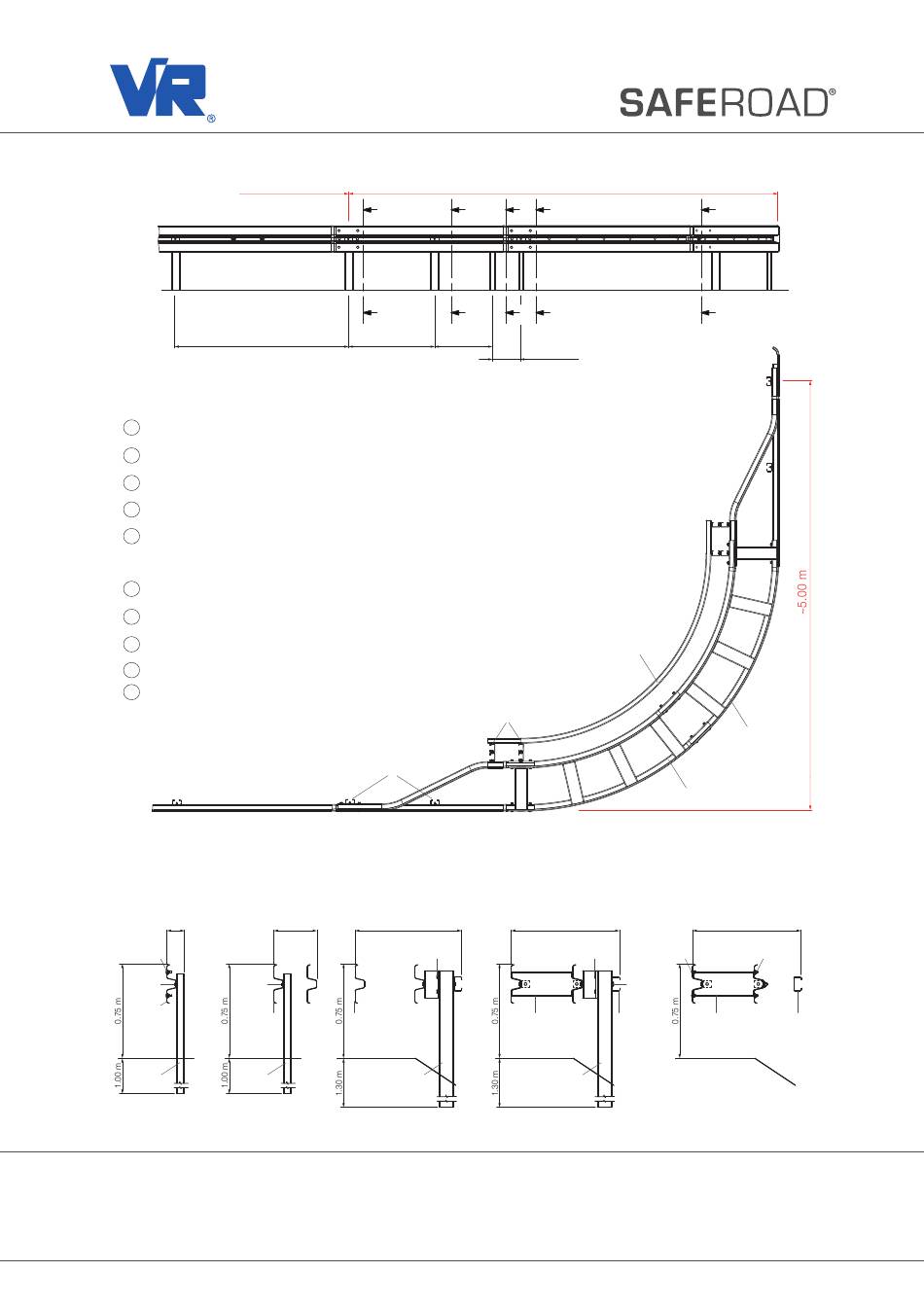

Montagetafel · Assembly drawing
Arcus Primus 90
P2A ∙ x1/y4 ∙ Z1 ∙ A
© 12/2019 Saferoad RRS GmbH
A
B
C
A
B
C
1.00 m
0.66 m
492550/A
034.10
C - C
0.87 m
040.04
2x 040.31
492550A
492250A
492550/0
~5.00 m
D
D
0.33 m
492550/8
492550A
D - D
0.87 m
040.04
040.00
2x 040.31
040.30
040.04
2x 040.31
492550/8
492550/0
E
E
492550B
E - E
0.87 m
040.00
040.30
492250B
492550/8
