C-LOGIC 8900
USER MANUAL
Digital clamp meter

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8900 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for C-LOGIC 8900

Summary of Contents for C-LOGIC 8900

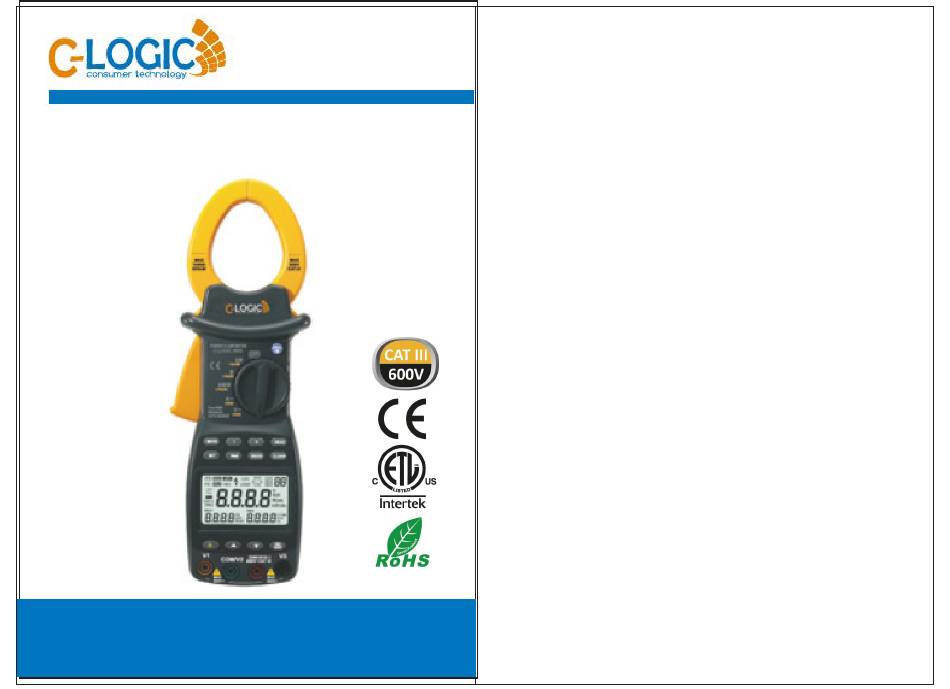

  • Page 1 C-LOGIC 8900 USER MANUAL Digital clamp meter...

  • Page 2: Table Of Contents

    CONTENTS CONTENTS Security requirements..........1 Secure clamping diagram........24 Safety instructions...........2 Power curve diagram ...........25 Safety signs .............2 Low battery indication..........26 DeGeneral description ..........2 Replacing the batteries.........26 Characteristic............3 General specification..........28 Select wheel functions ...........6 Technical specification..........28 Key functions ............7 Accessories ............31 LCD screen.............10 Replacing the test leads....

  • Page 3: Security Requirements

    Security requirements Security instructions Please read the instruction manual carefully before using This three-phase wattmeter is designed and manufactured the clamp and pay special attention to the "Warnings." in accordance with the EN61010-1 safety standard and the Please follow the instructions in the "Warnings". IEC1010-2-032 international safety specification and meets the CATIII 600V AC double insulation safety 1.

  • Page 4: Characteristic

    Appearance examination of on-site power equipment and power supply circuits; With a small and lightweight portable clamp structure, it can be easily carried by the user, making measurements quick and easy. For single-phase / three- phase power measurements, this instrument is the ideal choice.

  • Page 5: Select Wheel Functions

    1. Size of the current jaw: Φ 50 mm. 2. HOLD key: data hold key; press the HOLD key, the last Select wheel functions reading on the screen will freeze and the “HOLD” symbol will The function selector wheel is used for switching on and for be displayed;...

  • Page 6: Key Functions

    Key functions Description of the keys SET key Function selection key In the measurement mode, you can press the SET key and MODE: Mode select key - test then the and keys , you can adjust the current and SET: setting key voltage scale and then press the SET key again to return to I: current test key normal mode.

  • Page 7: Lcd Screen

    CLEAR key SAVE to display voltage, current, max / min power. which is In data reading mode, you can press the CLEAR key and actually measured; In reading hold mode, press this key to then the SET key to clear the test data stored in the clamp at display the storage position;...

  • Page 8: Operation Manual

    LCD symbol Description LCD symbol Description High voltage Harmonic Data Data register warning sign RS232 percentage transference Auto OFF Fast Total harmonic distortion ratio %THD Read retention Total harmonic distortion ratio F Slow HOLD H01F (relative to main wave) Phase Total harmonic distortion ratio F Phase H01r...
  • Page 9 AC current measurement (A) Input Input Input Object Position terminal V2 terminal V3 under test terminal V1 Toma V2/ Toma V1 Monofásico Toma V2/ Toma V1 Bifásico Toma V2/ Toma V1 Toma V3 Trifásico 1. According to the connection mode indicated in the table above, place the thumbwheel in the V ~ position, select the NEUTRAL corresponding sockets for the V1, V2 or V3 terminals and...
  • Page 10 1. Set the thumbwheel to position A ~. Yellow 2. Press the trigger to open the jaw, and then hug the lead of the circuit to be measured. The measured current will be displayed on the LCD screen. 3. Press the MODE key to display the percentage of harmonics and the ratio of harmonic distortion F and r will 1PHASE 1PHASE...
  • Page 11 5. Press the U key and the voltage value, the voltage peak 6. The minimum input voltage is 50V and the minimum input current is 2nd. If the values are lower than these limits, and the frequency will be displayed on the bottom line of “0.00kW”...
  • Page 12 Power measurement of three-phase loads (for balanced 9. Press the SET key for AUTO mode and press the keys load) to adjust the voltage and current measurement 1. In the case of balanced loads, the procedure for ranges and then press SET again to return to normal mode. measuring power and power factor in 3-phase 4-wire circuits 10.

  • Page 13: Test Data Storage

    Read saved data Power measurement of 3-phase 4-wire loads (for unbalanced loads) 1. When a data is stored in the memory of For unbalanced loads, the measurement procedure is the the clamp can read it for checking. same as for single-phase 2-wire systems and the 2.

  • Page 14: Input Current And Voltage

    Auto off 4. With the software you can motorize the data records in 1. If there is no function change or any key press for 10 real time, make graphs, print ... etc. minutes, the gripper will automatically turn off. After the caliper turns off, be sure to set the thumbwheel to the OFF position;...

  • Page 15: Power Curve Diagram

    Power curve diagram (Active power = apparent power x FP) Low battery indication If the battery voltage is low, the symbol will be displayed in the upper right corner of the screen. Then the batteries need to be replaced. Replacing the batteries 1.

  • Page 16: General Specification

    General specification Complies with IEC / EN 61010-1 CATII 1000V, CAT III 600V. 1. Maximum voltage: 600V AC RMS. 2. Display mode: LCD screen, maximum reading: 6000. 3. Scale selection: Fully automatic scale selection. 4. Frequency detection: automatic (When harmonics are high, it is better to use manual adjustment to check the frequency in order to ensure the stability of the reading).
  • Page 17 AC RMS voltage Three-phase active power (W) Escala Precisión Resolución Impedancia de Escala Precisión Resolución entrada 3kVA ±(3%+5) 0.001kVA 12kVA ±(3%+5) 0.01kVA ±(1%+5) 0.1V 30kVA ±(3%+5) 0.01kVA 180V ±(1%+5) 0.01V 1 MΩ // 10 pF 120kVA ±(3%+5) 0.1kVA ±(1%+5) 400V 150kVA ±(3%+5) 0.1kVA...

  • Page 18: Accessories

    Replacing the test leads Frequency Replace the test leads if they have arrived damaged or Escala Resolución Precisión peeled. 30~1000Hz 0.1Hz 0.5%+1 graduación Warning Minimum test voltage: 50V Use test leads that comply with EN 61010-31, CAT III Harmonics test 600V or higher.
  • Page 19 C-LOGIC 8900 USUARIO MANUAL DE Pinza amperimétrica digital...
  • Page 20 CONTENIDOS CONTENIDOS Requirimientos de seguridad .........1 Diagrama de sujeción segura.......24 Instrucciones de seguridad ........2 Diagrama de la curva de potencia .......25 Signos de seguridad ..........2 Indicación de batería baja........26 Descripción general ..........2 Sustitución de las pilas.........26 Características ............3 Especificación general..........28 Funciones de la rueda selectora ......6 Especificación técnica ..........28 Funciones de las teclas ..........7...

  • Page 21: Requirimientos De Seguridad

    Requerimientos de seguridad Instrucciones de seguridad Por favor, lea cuidadosamente el manual de instrucciones Esta pinza vatimétrica trifásica está diseñada y fabricada antes de usar la pinza y preste especial atención a las de acuerdo a la normativa de seguridad EN61010-1 y a la “Advertencias”.

  • Page 22: Características

    Apariencia examen de los equipos de potencia in-situ y los circuitos de suministro de potencia; con una estructura de pinza portátil, pequeño tamaño y ligera, puede ser fácilmente transportada por el usuario, lo cual facilita y agiliza las mediciones. Para mediciones de potencia monofásica/trifásica, este instrumento es la opción ideal.

  • Page 23: Funciones De La Rueda Selectora

    1. Tamaño del maxilar de corriente: Φ 50 mm. de tendencia de datos en el PC. 2. Tecla HOLD: tecla de retención de datos; presione la tecla Funciones de la rueda selectora HOLD, se congelara la última lectura en pantalla y se La rueda selectora de función es usada para el encendido y mostrará...

  • Page 24: Funciones De Las Teclas

    Funciones de las teclas alternar entre la visualización del ratio de distorsión armónica total Fr y el porcentaje armónico. Descripción de las teclas Tecla SET Tecla de selección de función En el modo de medición, puede presionar la tecla SET y MODE: Tecla de selección de modo –...

  • Page 25: Pantalla Lcd

    Tecla CLEAR SAVE para mostrar la tensión, corriente, potencia máx./ En el modo de lectura de datos, puede presionar la tecla mín. que es actualmente medida; En el modo de retención CLEAR y a continuación la tecla SET para borrar los de lecturas, presione esta tecla para mostrar la posición datos de prueba almacenados en la pinza en una posición de almacenamiento;...

  • Page 26: Manual De Funcionamiento

    Signo de Símbolo LCD Descripción Símbolo LCD Descripción Porcentaje advertencia Transferencia Registro de RS232 armónico de alta de datos datos tensión Auto apagado Rápido %THD Relación de distorsión armónica total Retención de Relación de distorsión armónica total F HOLD Lento H01F lectura (relativa a la onda principal)
  • Page 27 Medición de corriente C.A. (A) Terminal Terminal Terminal Objeto a Posición de entrada de entrada de entrada prueba Toma V2/ Toma V1 Monofásico Toma V2/ Toma V1 Bifásico Toma V2/ Toma V1 Toma V3 Trifásico 1. De acuerdo al modo de conexión indicado en la tabla superior, sitúe la rueda selectora en la posición NEUTRAL V~, seleccione las tomas correspondientes para los...
  • Page 28 1. Sitúe la rueda selectora en la posición A~. 2. Presione el gatillo para abrir el maxilar y a continuación Amarillo abrace el cable del circuito que desee medir. La corriente medida será mostrada en la pantalla LCD. 3. Presione la tecla MODE para mostrar el porcentaje de armónicos y se mostrarán cíclicamente la relación de 1PHASE 1PHASE...
  • Page 29 6. La tensión mínima de entrada es de 50V y la corriente 5. Presione la tecla U y se mostrará en la línea inferior de mínima de entrada de 2ª. Si los valores son inferiores a la pantalla el valor de tensión, el pico de tensión y la esos límites, se mostrará...
  • Page 30 Medición de potencia de cargas trifásicas (para carga tensión, la tensión pico y al frecuencia. balanceada) 9. Presione la tecla SET para el modo AUTO y presione 1. En el caso de cargas balanceadas, el procedimiento para las teclas para ajustar las escalas de medición de la medición de potencia y factor de potencia en circuitos tensión y corriente y luego presione SET de nuevo para trifásicos de 4 hilos es el mismo que para circuitos...

  • Page 31: Almacenamiento De Datos De Prueba

    Lectura de datos guardados Medición de potencia de cargas trifásicas a 4 hilos (para cargas no balanceadas) 1. Cuando un dato está guardado en la memoria de En el caso de cargas no balanceadas, el procedimiento la pinza puede realizar la lectura del mismo para su de medición es el mismo que el de sistemas monofásicos comprobación.

  • Page 32: Corriente Y Tensión De Entrada

    finalmente la tecla RS232, se pueden descargar los datos 1. Si no se produce un cambio de función o una pulsación guardados al PC. de cualquier tecla durante 10 minutos, la pinza 4. Con el software puede motorizar los registros de datos en automáticamente se apagará.

  • Page 33: Diagrama De La Curva De Potencia

    Diagrama de la curva de potencia (Potencia activa= potencia aparente x FP) Indicación de batería baja Si la tensión de las pilas es baja, se mostrará el símbolo en la esquina superior derecha de la pantalla. A continuación es necesario sustituir las pilas. Sustitución de las pilas 1.

  • Page 34: Especificación General

    Especificación general Cumple con IEC/EN 61010-1 CATII 1000V, CAT III 600V. 1. Tensión máxima: 600V AC RMS 2. Modo de visualización: Pantalla LCD, lectura máxima: 6000. 3. Selección de escalas: Selección de escalas totalmente automática 4. Detección de frecuencia: automática (Cuando los armónicos son elevados, es mejor utilizar el ajuste manual para comprobar la frecuencia de tal forma que se asegure la estabilidad de la lectura)
  • Page 35 Tensión AC RMS Potencia activa trifásica (W) Escala Precisión Resolución Impedancia de Escala Precisión Resolución entrada 3kVA ±(3%+5) 0.001kVA 12kVA ±(3%+5) 0.01kVA ±(1%+5) 0.1V 30kVA ±(3%+5) 0.01kVA 180V ±(1%+5) 0.01V 1 MΩ // 10 pF 120kVA ±(3%+5) 0.1kVA ±(1%+5) 400V 150kVA ±(3%+5) 0.1kVA...

  • Page 36: Accesorios

    Sustitución de los cables de prueba Frecuencia Sustituya las puntas de prueba si estas han llegado dañadas Escala Resolución Precisión o peladas. 30~1000Hz 0.1Hz 0.5%+1 graduación Advertencia Mínima tensión de prueba: 50V Utilice puntas de prueba que cumplan con las normativa Prueba de armónicos EN 61010-31, CAT III 600V o superior.
