Reer MZ L2XP Quick Start Manual

MONTAGGIO BRACCETTI MZ L2XP - MZ L2P V - MZ L2XP H
MZ L2XP - MZ L2P V - MZ L2XP H ARMS MOUNTING
(A)
MZ L2XPE
MZ L2XPE H
360 / 420
MZ L2XPE
MZ L2XPE H
250 / 277
TX A
MZ L2XPE
MZ L2XPE H
MZ L2PE V
EMETTITORE
EMITTER
Collegare al connettore femmina blu
Connect to the female blue connector
Portata utile / Working range
Uscite / Outputs
Consumo max / Power consumption
Sensori optoelettronici integrati /
Opto-electronic integrated sensors
Temperatura di funzionamento /
Working temperature
PFHd (IEC 61508)
Grado di protezione / IP rating
Lunghezza / Lenght
Sezione / Section (h x p) / (h x d)
REER S.p.A. - via Carcano 32 - 10153 - Torino - Italia - Internet: www.reersafety.com - e-mail: info@reer.it
(B)
Eseguire il montaggio dei braccetti tramite gli appositi fissaggi.
- Posizionare l'inserto M5x20 (A) nel binario della barriera
- Regolare il braccetto all'altezza desiderata (consigliata in figura)
- Serrare il dado cieco (B) per completare il fissaggio
Mount the arm using the appropriate fixings components
- Place the M5x20 insert (A) in the barrier rail
- Adjust the arm at the desired height (recommended in picture)
20mm
- Tighten the nut (B) to complete the assembly
SAFEGATE
EMETTITORE
EMITTER
MZ L2PE V
MZ L2PE V
60 / 105
TX B
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES
m
W
°C
mm
mm
SAFEGATE
RICEVITORE
RECEIVER
60 / 105
RX B

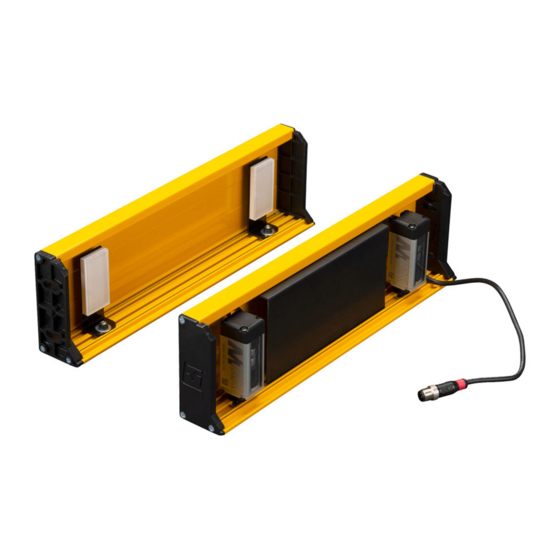

MZ L2XP
MZ L2P V
MZ L2XP H
PNP - 100mA - @ 24VDC
1,5 (due sensori TX/RX M5/M5H / (two M5/M5H TX/RX sensors)
2 sensori M5/M5H TX/RX paralleli o incrociati (per braccetto)
2 M5/M5H TX/RX parallel or crossed sensors (each arm)
MZ L2XP - MZ L2XP H
MZ L2P V
360 / 420
MZ L2XPR
MZ L2XPR H
MZ L2PR V
250 / 277
RX A
MZ L2XPR
MZ L2XPR H
MZ L2PR V
RICEVITORE
RECEIVER
Collegare al connettore femmina blu
Connect to the female blue connector
0...3,5 (LP) / 1...3,5 (LX)
0...3,5
0...5 (LP) / 1...5 (LX)
-30...55
5,46E-07
IP 65
360
420
105 X 50
1
