MONTAGGIO BRACCETTI MZ T2X - MZ T2X H
(A)
MZ T2XE SX
MZ T2XE H SX
EMETTITORE
EMITTER
Collegare al connettore femmina blu
Connect to the female blue connector
MZ T2XR SX
MZ T2XR H SX
RICEVITORE
RECEIVER
Collegare al connettore femmina rosso
Connect to the female red connector
REER S.p.A. - via Carcano 32 - 10153 - Torino - Italia - Internet: www.reersafety.com - e-mail: info@reer.it

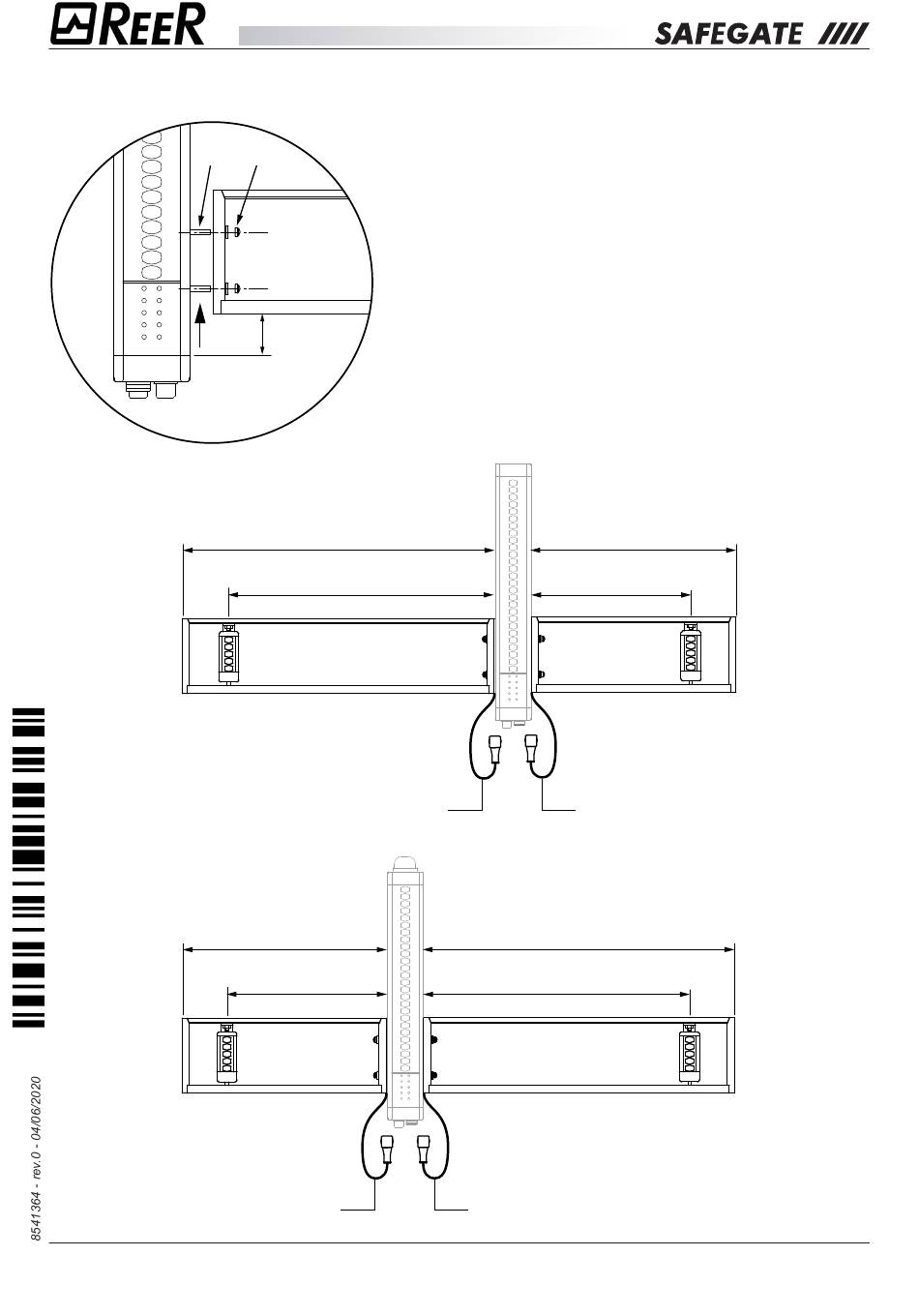

MZ T2X - MZ T2X H ARMS MOUNTING
(B)
Eseguire il montaggio dei braccetti tramite gli appositi fissaggi.
- Posizionare l'inserto M5x20 (A) nel binario della barriera
- Regolare il braccetto all'altezza desiderata (consigliata in figura)
- Serrare il dado cieco (B) per completare il fissaggio
Mount the arm using the appropriate fixings components
- Place the M5x20 insert (A) in the barrier rail
- Adjust the arm at the desired height (recommended in picture)
20mm
- Tighten the nut (B) to complete the assembly
360
300
A
240
200
A
SAFEGATE EMETTITORE / EMITTER
200
Collegare al connettore femmina rosso
Connect to the female red connector
SAFEGATE RICEVITORE / RECEIVER
360
300
Collegare al connettore femmina blu
Connect to the female blue connector
240
B
MZ T2XE DX
MZ T2XE H DX
EMETTITORE
EMITTER
B
MZ T2XR DX
MZ T2XR H DX
RICEVITORE
RECEIVER
