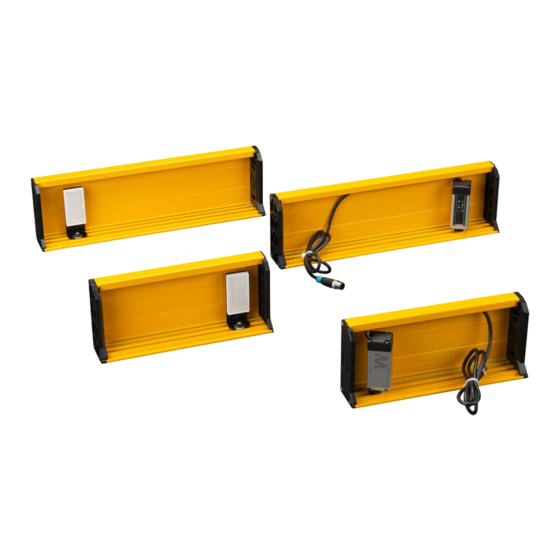

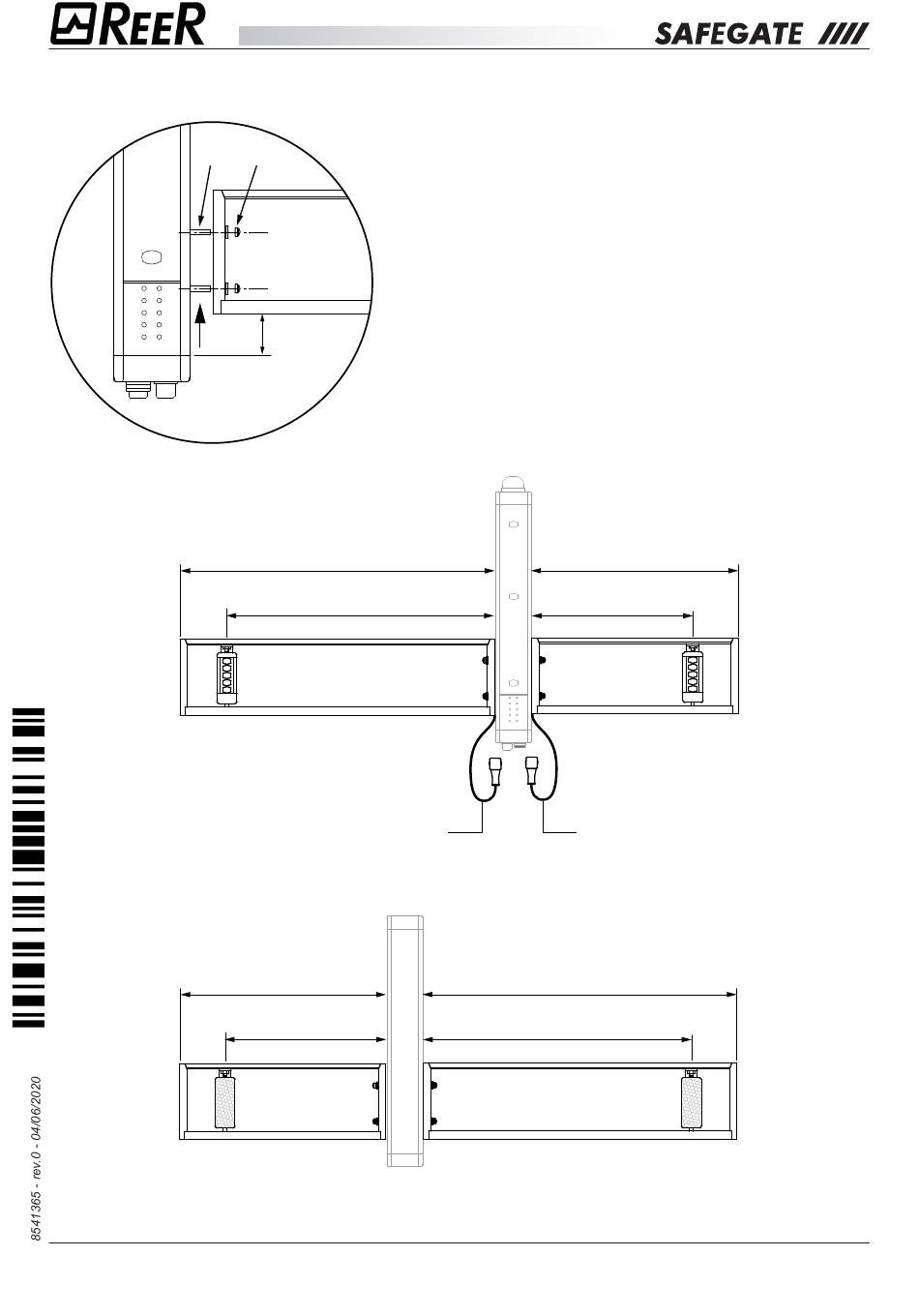

MONTAGGIO BRACCETTI MZ T2X TRX - MZ T2X TRX G
MZ T2X TRX - MZ T2X TRX G ARMS MOUNTING
(A)
MZ T2X TRX SX
MZ T2X TRX G SX
BRACCETTO MUTING ATTIVO
ACTIVE MUTING ARM
Collegare al connettore femmina rosso
Connect to the female red connector
MZ T2R SX
BRACCETTO MUTING PASSIVO
PASSIVE MUTING ARM
REER S.p.A. - via Carcano 32 - 10153 - Torino - Italia - Internet: www.reersafety.com - e-mail: info@reer.it
(B)
Eseguire il montaggio dei braccetti tramite gli appositi fissaggi.
- Posizionare l'inserto M5x20 (A) nel binario della barriera
- Regolare il braccetto all'altezza desiderata (consigliata in figura)
- Serrare il dado cieco (B) per completare il fissaggio
Mount the arm using the appropriate fixings components
- Place the M5x20 insert (A) in the barrier rail
- Adjust the arm at the desired height (recommended in picture)
20mm
- Tighten the nut (B) to complete the assembly
360
300
A
240
200
R
SAFEGATE
ELEMENTO ATTIVO
ACTIVE ELEMENT
200
Collegare al connettore femmina blu
Connect to the female blue connector
SAFEGATE
ELEMENTO PASSIVO
PASSIVE ELEMENT
360
300
BRACCETTO MUTING PASSIVO
240
B
MZ T2X TRX DX
MZ T2X TRX G DX
BRACCETTO MUTING ATTIVO
ACTIVE MUTING ARM
R
MZ T2R TRX DX
PASSIVE MUTING ARM
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Reer MZ T2X TRX
Summary of Contents for Reer MZ T2X TRX
- Page 1 ELEMENTO PASSIVO PASSIVE ELEMENT MZ T2R SX MZ T2R TRX DX BRACCETTO MUTING PASSIVO BRACCETTO MUTING PASSIVO PASSIVE MUTING ARM PASSIVE MUTING ARM REER S.p.A. - via Carcano 32 - 10153 - Torino - Italia - Internet: www.reersafety.com - e-mail: info@reer.it...
- Page 2 ALLINEAMENTO SENSORI / SENSORS ALIGNMENT Î I braccetti MZ T2X TRX e MZ T2X TRX G vengono venduti in modalità LX (sensori incrociati). Al fine di garantire un corretto allineamento dei sensori M TRX: ¾ Allentare il dado di bloccaggio della fotocellula e ruotare il sensore fino a raggiungere l’allineamento ottimale con il riflettore, segnalato dalla luce nel tappo con colore verde (vedere figura sotto).
