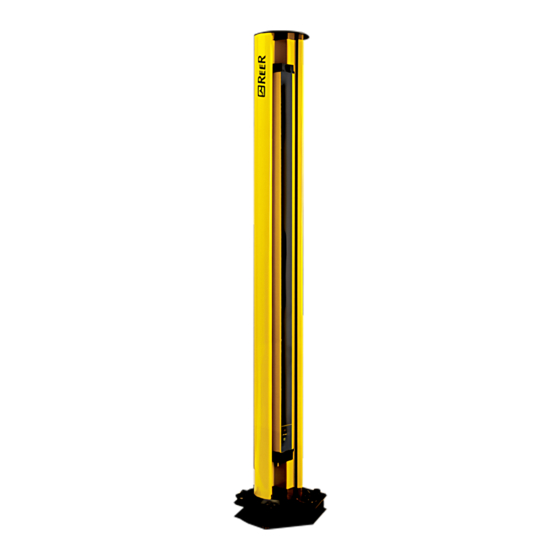

Reer FMC-B2 Manual

GeneralITÀ
Il presente foglio tecnico illustra le operazioni necessarie per:

Il corretto montaggio delle barriere, ADMIRAL, VISION e JANUS all'interno delle colonne FMC per
fissaggio a pavimento.

L'assemblaggio della colonna FMC-B (o FMC-BR) con la base FMC-CB/FMC-CBL.

Il corretto allineamento tra proiettore e ricevitore (con o senza specchi).

Per indicazioni più dettagliate sul funzionamento delle barriere fare riferimento al manuale fornito con
la barriera stessa.

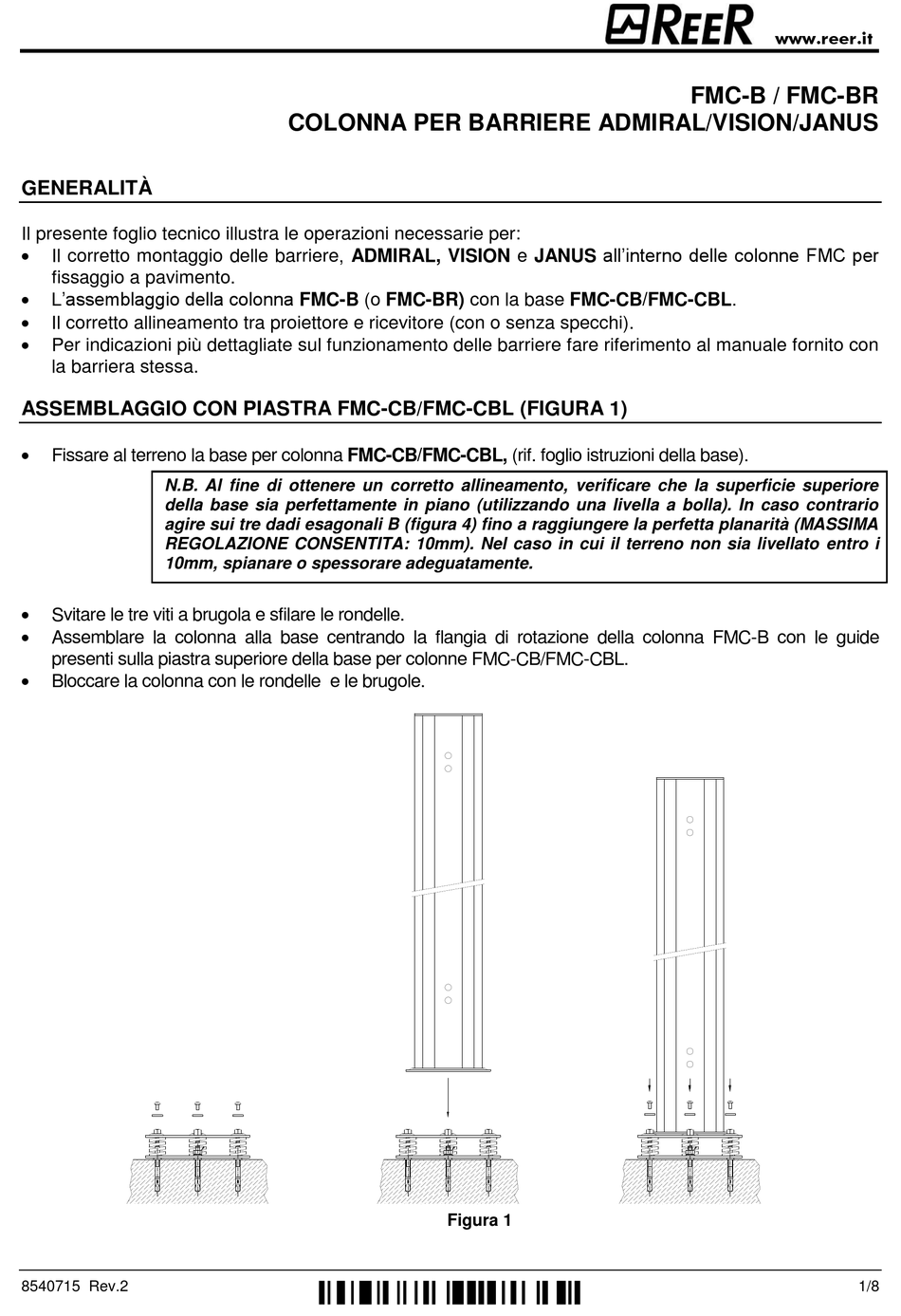

ASSEMBLAGGIO CON PIASTRA FMC-CB/FMC-CBL (FIGURA 1)

Fissare al terreno la base per colonna FMC-CB/FMC-CBL, (rif. foglio istruzioni della base).
N.B. Al fine di ottenere un corretto allineamento, verificare che la superficie superiore
della base sia perfettamente in piano (utilizzando una livella a bolla). In caso contrario
agire sui tre dadi esagonali B (figura 4) fino a raggiungere la perfetta planarità (MASSIMA
REGOLAZIONE CONSENTITA: 10mm). Nel caso in cui il terreno non sia livellato entro i
10mm, spianare o spessorare adeguatamente.

Svitare le tre viti a brugola e sfilare le rondelle.

Assemblare la colonna alla base centrando la flangia di rotazione della colonna FMC-B con le guide
presenti sulla piastra superiore della base per colonne FMC-CB/FMC-CBL.

Bloccare la colonna con le rondelle e le brugole.
