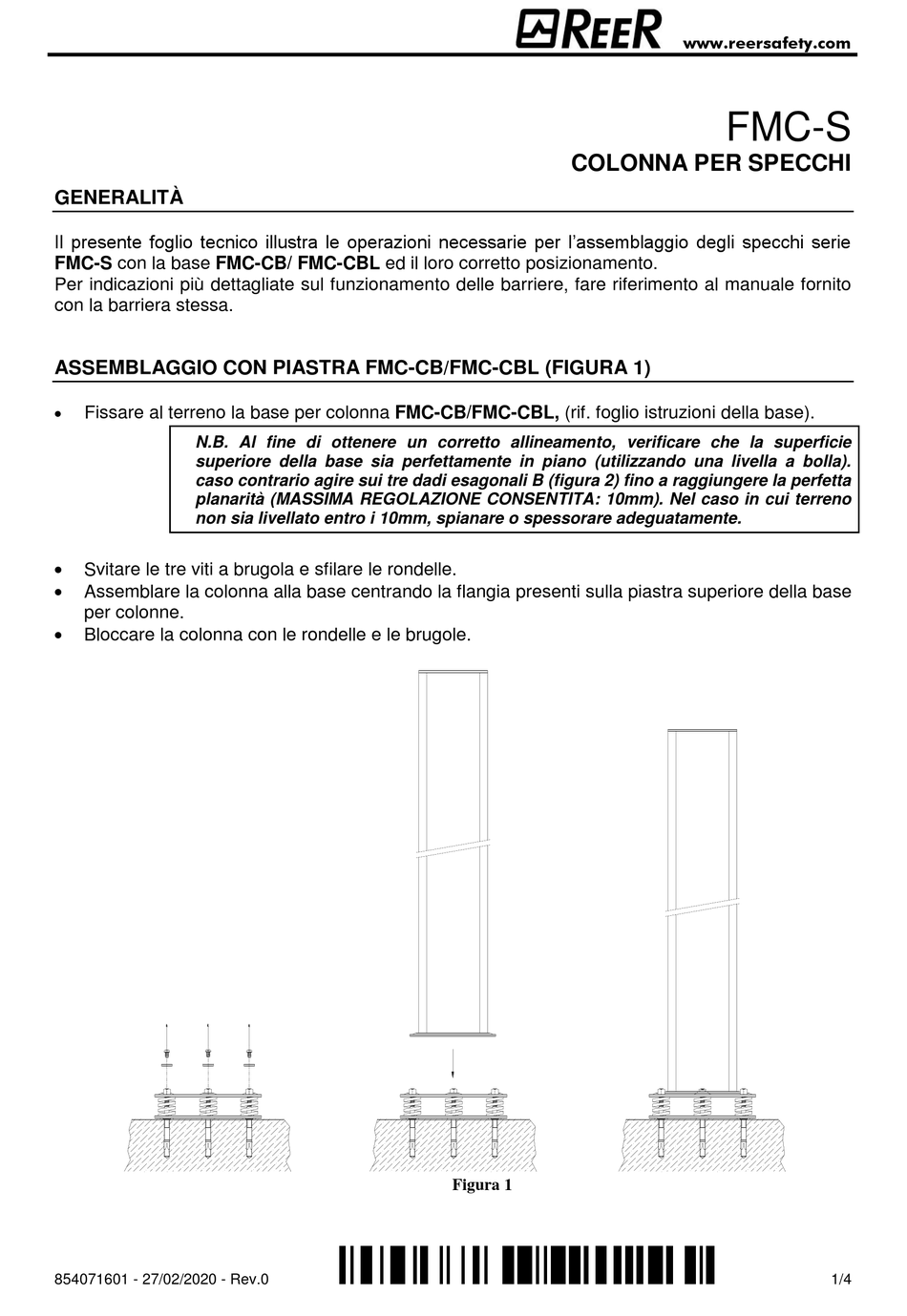

Il presente foglio tecnico illustra le operazioni necessarie per l'assemblaggio degli specchi serie
FMC-S con la base FMC-CB/ FMC-CBL ed il loro corretto posizionamento.
Per indicazioni più dettagliate sul funzionamento delle barriere, fare riferimento al manuale fornito
con la barriera stessa.
ASSEMBLAGGIO CON PIASTRA FMC-CB/FMC-CBL (FIGURA 1)
Fissare al terreno la base per colonna FMC-CB/FMC-CBL, (rif. foglio istruzioni della base).
N.B. Al fine di ottenere un corretto allineamento, verificare che la superficie
superiore della base sia perfettamente in piano (utilizzando una livella a bolla).
caso contrario agire sui tre dadi esagonali B (figura 2) fino a raggiungere la perfetta
planarità (MASSIMA REGOLAZIONE CONSENTITA: 10mm). Nel caso in cui terreno
non sia livellato entro i 10mm, spianare o spessorare adeguatamente.
Svitare le tre viti a brugola e sfilare le rondelle.
Assemblare la colonna alla base centrando la flangia presenti sulla piastra superiore della base
per colonne.
Bloccare la colonna con le rondelle e le brugole.
854071601 - 27/02/2020 - Rev.0
COLONNA PER SPECCHI
Figura 1
www.reersafety.com
FMC-S
1/4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FMC-S and is the answer not in the manual?

Questions and answers

Summary of Contents for Reer FMC-S

  • Page 1 GENERALITÀ Il presente foglio tecnico illustra le operazioni necessarie per l’assemblaggio degli specchi serie FMC-S con la base FMC-CB/ FMC-CBL ed il loro corretto posizionamento. Per indicazioni più dettagliate sul funzionamento delle barriere, fare riferimento al manuale fornito con la barriera stessa.
  • Page 2 www.reersafety.com ALLINEAMENTO (FIGURA 2) Dopo aver assemblato gli specchi alle colonne ed averle assicurate al terreno, l’ultima operazione da compiere è quella di allineamento tra proiettore, ricevitore e specchi. Le operazioni sono le seguenti:  Verificare che la colonna sia esattamente perpendicolare al piano di appoggio; per tale controllo utilizzare la livella a bolla (A) posta sulla faccia superiore della colonna.
  • Page 3 If the ground roughness is over 10mm, flush it adequately.  Loosen the three allen screws and remove the washers.  Assembly the column to the stand bottom, centering the FMC-S column rotation flange with the  guides of the FMC-CB/FMC-CBL stand bottom upper plate. ...
  • Page 4 www.reersafety.com ALIGNMENT AND ADJUSTMENT (Fig: 2) The last operation you have to perform is the emitter/receiver/mirrors alignment as follows:  Ensure that the stand with integrated mirror is upright to the ground (placing a spirit level (A) on the top end of the stand). ...
