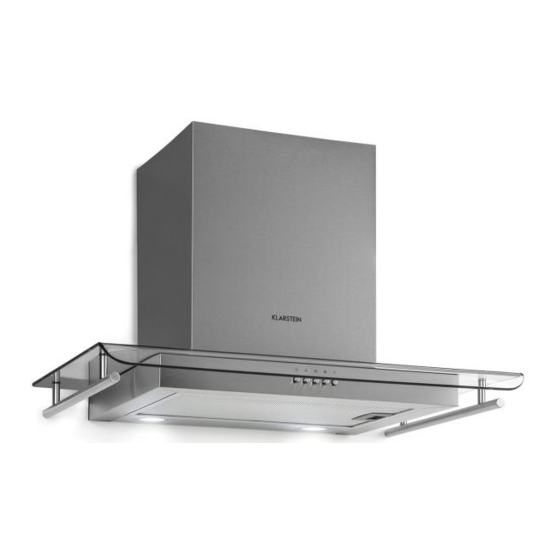

- Page 1 MAVERICK Dunstabzugshaube Range Hood Campana extractora Hotte aspirante Cappa aspirante 10033716 www.klarstein.com...
-
Page 3: Table Of Contents
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:... -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. • Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen. - Page 5 Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie.
-
Page 6: Geräteübersicht
GERÄTEÜBERSICHT Stk. Gerätekomponenten Gerätekorpus, inklusive: Bedienelementen, Licht, Gebläse, Filter Untere Abdeckung (optional) Obere Abdeckung (optional) Bund (optional) Abluftrohr Aktivkohlefilter (optional) Hinweis: Das optionale Zubehör ist nicht im Lieferumfang enthalten. -
Page 7: Installationszubehör
INSTALLATIONSZUBEHÖR Stk. Teil Schrauben 5x50 Dübel Schrauben 4,2x9,5 Schrauben M4x20 Unterlegscheiben Abstandhalter Befestigungswinkel Abzugshaube Abdeckungswinkel (optional) Griff... -
Page 8: Abmessungen Und Abstände
ABMESSUNGEN UND ABSTÄNDE Hinweis: Bei den angegebenen Werten handelt es sich um [mm]. - Page 9 Hinweis: Bei den angegebenen Werten handelt es sich um [mm].
-
Page 10: Installation
INSTALLATION Hinweis: Bei den angegebenen Werten handelt es sich um [mm]. Referenzlinie... - Page 11 Markierungslinien Ziehen Sie als ersten Schritt zunächst folgende Linien: • Eine senkrechte Referenzlinie zur Decke oder zu der oberen Begrenzung, im Zentrum der Stelle, an der die Dunstabzugshaube angebracht werden soll. (A) Eine horizontale Linie A, 1083–1 183 mm oberhalb der Kochfläche. (B) Eine horizontale Linie B, 40-377 mm über der horizontalen Linie A.
- Page 12 Einhaken des Gerätekorpus • Haken Sie den Gerätekorpus an dem Befestigungswinkel ein. • Richten Sie den Gerätekorpus aus. • Befestigen Sie das Abluftrohr am Haubenkörper. • Verbinden Sie die Schornsteinhalterung (21) und den unteren dekorativen Schornstein (2.1). • Befestigen Sie die Schornsteinhalterung (21) mit 2 Schrauben ST 5*50 an der horizontalen Linie A, um ein versehentliches Abrutschen des Haubenkörpers von der Schornsteinhalterung zu verhindern.
-
Page 13: Anbringen Des Dunstabzugs
ANBRINGEN DES DUNSTABZUGS Der Dunstabzug kann nur in Kombination mit einer Dunstabzugshaube angebracht werden. Untere Abdeckung Befestigen Sie den unteren dekorativen Schornstein mit 2 Schrauben (4,2*9,5), die mit der Haube mitgeliefert werden, an der Schornsteinhalterung. Obere Abdeckung Setzen Sie die obere Abdeckung in die untere Abdeckung ein und fixieren Sie die obere Abdeckung mit 2 Schrauben (4,2x9,5) am Befestigungswinkel. -
Page 14: Tastenfunktionen
TASTENFUNKTIONEN Motor ein/aus Niedrige Geschwindigkeit Mittlere Geschwindigkeit Hohe Geschwindigkeit Licht ein/aus... -
Page 15: Reinigung Und Pflege
REINIGUNG UND PFLEGE Reinigung der Fettfilter • Die Filter müssen, abhängig von der Verwendungshäufigkeit, mindestens alle 2 Monate gereinigt werden. Die Filter sind spülmaschinengeeignet. • Entnehmen Sie die Filter, indem Sie diese gegen die Rückseite der Dunstabzugshaube drücken und gleichzeitig nach unten ziehen. •... - Page 16 Aktivkohlefilter (Umluftversion) Diese Filter können nicht abgewaschen und wiederverwendet werden. Aktivkohlefilter müssen, je nach Verwendungshäufigkeit, mindestens alle 4 Monate gewechselt werden. Austausch der Aktivkohlefilter: Befestigen: Entfernen: 1. Einsetzen 1. Nach vorne 2. Nach vorne drückern ziehen 2. Abnehmen Entfernen: 1. Nach vorne Befestigen: ziehen 1.
-
Page 17: Fehlerbehebung
Ersatzlicht ILCOS D Ø Leistung Spannung Bild code DSR- 70 mm 1,5 W DC 12 V 1.5-S-70 FEHLERBEHEBUNG Problem Ursache Lösung Das Licht ist an, aber der Die Flügelblätter sind Überprüfen Sie die Motor läuft nicht. blockiert. Flügelblätter. Der Kondensator ist Ersetzen Sie den beschädigt. - Page 18 Problem Ursache Lösung Unzureichende Die Entfernung zwischen Passen Sie den Abstand Luftabsaugung Kochfläche und Dunstabzugshaube ist zu groß. Zu viel Luftzug durch Wählen Sie einen neuen geöffnete Türen oder Installationsort oder Fenster. schließen Sie Türen/ Fenster. Das Gerät neigt sich nach Die Fixierschrauben Ziehen Sie die Schrauben vorne...
-
Page 19: Hinweise Zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ • Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann. • Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht. -
Page 20: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033716 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 53,2 kWh/Jahr hood Energieeffizienzklasse fluiddynamische Effizienz 1 1,0 hood Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz Lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad... - Page 21 Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033716 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 53,2 kWh/Jahr hood Zeitverlängerungsfaktor Fluiddynamische Effizienz 1 1,0 hood Energieeffizienzindex 81,8 hood Gemessener Luftvolumenstrom im 244,2 m³/h Bestpunkt Gemessener Luftdruck im Bestpunkt Maximaler Luftstrom...
-
Page 22: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. - Page 23 Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.
-
Page 24: Safety Instructions
SAFETY INSTRUCTIONS • Thank you for purchasing this cooker hood. Please read the instruction manual carefully before you use the cooker hood, and keep it in a safe place. • The installation work must be carried out by a qualified electrician or competent person. - Page 25 Important notes about the extraction mode WARNING Risk of poisoning from exhaust gases sucked back. Never operate the device in extraction mode simultaneously with an open flue appliance when there is not adequate airflow guaranteed. Open fl ue combustion equipment (for example, gas, oil, wood or coal-fi red heaters, tankless water heaters, water heaters) pulls combustion air from the room and runs it through an exhaust pipe or chimney to the outside.
-
Page 26: Product Overview
PRODUCT OVERVIEW Ref. Qty. Product Components Hood Body, complete with: Controls, Light, Blower, Filter. Lower Decorative Chimney (optional) Upper Decorative Chimney (optional) Flange (optional) Exhaust Pipe The Activated Charcoal filter (optional) Note: The optional accessory is not included in the delivery. -
Page 27: Installation Components
INSTALLATION COMPONENTS Ref. Qty. Component Screws 5x50 Wall Plugs Screws 4,2x9,5 Screws M4x20 Washers Spare Hood fixing bracket Chimney fixing bracket (optional) Handle... -
Page 28: Dimensions
DIMENSIONS Note: The specified values are [mm]. - Page 29 Note: The specified values are [mm].
-
Page 30: Installation
INSTALLATION Note: The specified values are [mm]. Vertical line... - Page 31 Wall Drilling and Bracket Fixing As a first step, proceed with the following drawings: • A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood is to be fitted. (A) A horizontal line A at 1083–1 183 mm above the cooker top.
- Page 32 Hook the hood body • Hook the hood body to the bracket. • Level the hood body itself. • Attach the exhaust pipe to the hood body. • Connect the chimney bracket (21) to the lower decorative chimney (2.1). • Attach the chimney bracket (21) to horizontal line A with 2 ST 5*50 screws to prevent the hood body from accidentally slipping off the chimney mount.
-
Page 33: Chimney Assembly
CHIMNEY ASSEMBLY The chimney can only be installed with exhausting hood. Lower Decorative Chimney Fix the Lower Decorative Chimney to Chimney fixing bracket with 2 screws (4.2*9.5) supplied with the hood. Upper Decorative Chimney Insert the upper decorative chimney into the lower decorative chimney and fix the upper chimney onto the bracket with 2 screws (4.2x9.5) supplied with the hood. -
Page 34: Key Functions
KEY FUNCTIONS Motor on/off Low speed Average speed High speed Light on/off... -
Page 35: Care And Cleaning
CARE AND CLEANING Grease Filters • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one by one pushing them towards the back side of the hood unit and simultaneously pulling downwards. - Page 36 Activated carbon filter (circulating air version) These filters cannot be washed off and reused. Depending on the frequency of use, activated carbon filters must be replaced at least every 4 months. Replacing the activated carbon filters: Fix: Remove: 1. Put in 1.
-
Page 37: Troubleshooting
Replacement Light ILCOS D Ø Max Power Voltage Picture code DSR- 70 mm 1,5 W DC 12 V 1.5-S-70 TROUBLESHOOTING Problem Cause Solution Light on, but motor does The blades are blocked. Check the blades. not work The capacitor is damaged. Replace capacitor. - Page 38 Problem Cause Solution Insufficient suction The distance between Readjust the distance. the cooker hood and the cooker top is too large. Too much ventilation from Choose a new place open doors or windows. to install the appliance or close some doors / windows.
-
Page 39: Notes On Environmental Protection
NOTES ON ENVIRONMENTAL PROTECTION • During cooking, make sure that there is sufficient air supply so that the cooker hood can operate efficiently and with low operating noise. • Adjust the fan speed to the amount of steam produced during cooking. Use the intensive mode only when necessary. -
Page 40: Product Data Sheet
PRODUCT DATA SHEET Information according to Regulation (EU) No. 65/2014 Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20 1 1+A1 1:2014+A12:2015 Item number 10033716 Description Symbol Value Unit Annual Energy Consumption 53,2 kWh/Year hood Energy Efficiency class Fluid Dynamic Efficiency 1 1,0 hood Fluid Dynamic Efficiency class... - Page 41 Information according to Regulation (EU) No. 66/2014 Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20 1 1+A1 1:2014+A12:2015 Item number 10033716 Description Symbol Value Unit Annual Energy Consumption 53,2 kWh/Year hood Time increase factor Fluid Dynamic Efficiency 1 1,0 hood Energy Efficiency Index 81,8 hood...
-
Page 42: Disposal Considerations
DISPOSAL CONSIDERATIONS If there is a legal regulation for the disposal of electrical and electronic devices in your country, this symbol on the product or on the packaging indicates that this product must not be disposed of with household waste. Instead, it must be taken to a collection point for the recycling of electrical and electronic equipment. - Page 43 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.
-
Page 44: Indicaciones De Seguridad
INDICACIONES DE SEGURIDAD • Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores. • Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico. - Page 45 Notas importantes acerca del modo de extracción ADVERTENCIA Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación sufi ciente.
-
Page 46: Descripción Del Aparato
DESCRIPCIÓN DEL APARATO Núm. Uds. Componentes del aparato Base del aparato, que incluye: Elementos de control, luz, ventilador, filtro Cubierta inferior (opcional) Cubierta superior (opcional) Unión (opcional) Conducto de extracción Filtro de carbón activo (opcional) Advertencia: Los accesorios opcionales no están incluidos en el envío. -
Page 47: Accesorios De Instalación
ACCESORIOS DE INSTALACIÓN Núm. Uds. Pieza Tornillos 5 x 50 Tacos Tornillos 4,2 x 9,5 Tornillos M4 x 20 Arandela Separador Soporte de fijación de la campana Soporte para la cubierta (opcional) Mango... -
Page 48: Dimensiones Y Distancias
DIMENSIONES Y DISTANCIAS Advertencia: Las medidas indicadas se expresan en „mm“. - Page 49 Advertencia: Las medidas indicadas se expresan en „mm“.
-
Page 50: Instalación
INSTALACIÓN Advertencia: Las medidas indicadas se expresan en „mm“. Línea de referencia... - Page 51 Línea de marca Como primer paso, marque las siguientes líneas: • Una línea de referencia vertical al techo o al límite superior en el centro del punto donde va a instalar la campana. (A) Una línea horizontal A, a 1083–1 183 mm por encima de la superficie de cocción. (B) Una línea horizontal B, a 40-377 mm sobre la línea horizontal A.
- Page 52 Colgar la estructura • Cuelgue el cuerpo del aparato en los soportes de sujeción. • Oriente bien la estructura. • Conecte el tubo de escape al cuerpo de la campana. • Conecte el soporte de la chimenea (21) a la chimenea decorativa inferior (2.1). •...
-
Page 53: Montaje Del Tiro De Extracción
MONTAJE DEL TIRO DE EXTRACCIÓN El tiro de extracción solo puede montarse junto con una campana extractora. Cubierta inferior Fije la chimenea decorativa inferior al soporte de fijación de la chimenea con los 2 tornillos (4.2*9.5) suministrados con la campana. Cubierta superior Coloque la cubierta superior en la cubierta inferior y fije la cubierta superior con 2 tornillos (4,2x9,5) al ángulo de fijación. -
Page 54: Funciones De Las Teclas
FUNCIONES DE LAS TECLAS Motor encendido/apagado Baja velocidad Velocidad media Alta velocidad Luz encendida/apagada... -
Page 55: Limpieza Y Cuidado
LIMPIEZA Y CUIDADO Limpieza del filtro antigrasa • Los filtros deben limpiarse cada dos meses, independientemente de la frecuencia de uso. Los filtros pueden lavarse en el lavavajillas. • Retire los filtros presionándolos contra la parte trasera de la campana y tirando de ellos hacia abajo. - Page 56 Filtro de carbón activo (versión circulación de aire) Este filtro no puede lavarse y reutilizarse. Los filtros de carbón activo deben cambiarse al menos cada 4 meses en función de la frecuencia de uso. Sustitución del filtro de carbón activo: Fijar: Retirar: 1.
-
Page 57: Resolución De Problemas
Luz de repuesto Código Ø Potencia Tensión Imagen ILCOS D DSR- 70 mm 1,5 W DC 12 V 1.5-S-70 RESOLUCIÓN DE PROBLEMAS Problema Causa Solución La luz está encendida Las alas del ventilador Compruebe las aspas del pero el motor no funciona. están bloqueadas. - Page 58 Problema Causa Solución Extracción de aire La distancia entre la Reduzca la distancia. insuficiente. campana y la superficie de cocción es demasiado grande. Demasiado aire en Seleccione otra ubicación movimiento por puertas o de instalación o cierre las ventanas abiertas. puertas y ventanas.
-
Page 59: Notas Para Cuidar Del Medio Ambiente
NOTAS PARA CUIDAR DEL MEDIO AMBIENTE • Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento. • Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. -
Page 60: Ficha Técnica Del Producto
FICHA TÉCNICA DEL PRODUCTO Información según el Reglamento (UE) nº 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:201 1+A1 1:2014 +A12:2015 Número de artículo 10033716 Descripción Símbolo Valor Unidad Consumo anual de energía 53,2 kWh/Año hood Clase de eficiencia energética eficiencia fluidodinámica 1 1,0 hood... - Page 61 Datos según el Reglamento (UE) nº 66/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:201 1+A1 1:2014 +A12:2015 Número de artículo 10033716 Descripción Símbolo Valor Unidad Consumo anual de energía 53,2 kWh/Año hood Factor de extensión temporal eficiencia fluidodinámica 1 1,0 hood Índice de eficiencia energética 81,8...
-
Page 62: Retirada Del Aparato
RETIRADA DEL APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. - Page 63 Cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d’utilisation afin d’éviter d’éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l’appareil.
-
Page 64: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce mode d’emploi pour vous y référer ultérieurement. • Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à... - Page 65 Remarques importantes concernant le mode d‘extraction MISE EN GARDE Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est insuffi sant.
-
Page 66: Aperçu De L'appareil
APERÇU DE L‘APPAREIL N° Qté Composant de l'appareil Corps de l‘appareil, comprenant : Eléments de commande, éclairage, ventilateur, filtre Cache inférieur (en option) Cache supérieur (en option) Raccord (en option) Tuyau d'extraction Filtre à charbon actif (en option) Remarque : les accessoires en option ne sont pas inclus dans la livraison. -
Page 67: Matériel D'installation
MATÉRIEL D‘INSTALLATION N° Qté Pièce Vis 5x50 Cheville Vis 4,2x9,5 Vis m4x20 Rondelle Entretoise Equerre de fixation de la hotte aspirante Equerre cache (en option) Poignée... -
Page 68: Dimensions Et Espacements
DIMENSIONS ET ESPACEMENTS Remarque : les valeurs sont données en mm. - Page 69 Remarque : les valeurs sont données en mm.
-
Page 70: Installation
INSTALLATION Remarque : les valeurs sont données en mm. Ligne de référence... - Page 71 Lignes de marquage Commencez par dessiner les lignes suivantes : • Une ligne de référence verticale au plafond ou à la limite supérieure, au centre de l‘endroit où la hotte aspirante doit être installée. (A) Une ligne horizontale A, 1083–1 183 mm au-dessus de la surface de cuisson. (B) Une ligne horizontale B, 40-377 mm au-dessus de la ligne horizontale A.
- Page 72 Accrochage du corps de la hotte • Accrochez le corps de l‘appareil à l‘équerre de fixation. • Alignez le corps de l‘appareil. • Fixez le tuyau d‘échappement au corps du capot. • Raccordez le support de cheminée (21) à la cheminée décorative inférieure (2.1). •...
-
Page 73: Installation De L'extraction
INSTALLATION DE L‘EXTRACTION L‘extracteur ne peut être installé qu‘en combinaison avec une hotte aspirante. Cache inférieur Fixez la cheminée décorative inférieure au support de fixation de la cheminée avec les 2 vis (4.2*9.5) fournies avec le capot. Cache supérieur Insérez le cache supérieur dans le cache inférieur et fixez-le sur l‘équerre de fixation à... -
Page 74: Fonctions Des Touches
FONCTIONS DES TOUCHES Mise en marche/arrêt du moteur Basse vitesse Vitesse moyenne Haute vitesse Allumage/extinction de la lumière... -
Page 75: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN Nettoyage du filtre à graisse • Les filtres doivent être nettoyés au moins tous les 2 mois, en fonction de la fréquence d‘utilisation. Les filtres sont compatibles lave-vaisselle. • Retirez les filtres en les appuyant contre l‘arrière de la hotte tout en tirant. •... - Page 76 Filtres à charbon actif (version recirculation d‘air) Ces filtres ne peuvent pas être lavés pour être réutilisés. Les filtres à charbon actif doivent être changés au moins tous les 4 mois, en fonction de la fréquence d‘utilisation. Remplacement des filtres à charbon actif : Fixation : Démontage : 1.
-
Page 77: Résolution Des Problèmes
Ampoule de rechange code ILCOS Ø Puissance Tension Schéma DSR- 70 mm 1,5 W DC 12 V 1.5-S-70 RÉSOLUTION DES PROBLÈMES Problème Cause solution L'éclairage est allumé mais Une pale de ventilateur est Eliminez le blocage. le moteur ne fonctionne bloquée. - Page 78 Problème Cause solution Puissance d'aspiration La distance entre la hotte Ajustez la distance. insuffisante et la surface de cuisson est trop grande. Trop de courants d'air dus Choisissez un autre lieu à des portes ou fenêtres d'installation ou fermez les ouvertes.
-
Page 79: Informations Sur La Protection De L'environnement
INFORMATIONS SUR LA PROTECTION DE L‘ENVIRONNEMENT • Assurez-vous qu‘il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore. • Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. -
Page 80: Fiche De Données Produit
FICHE DE DONNÉES PRODUIT Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Numéro d‘article 10033716 Description Symbole Valeur Unité Consommation annuelle d'énergie 53,2 kWh/Année hood Classe d'efficacité énergétique Efficacité... - Page 81 Informations selon le règlement (UE) n ° 66/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Numéro d‘article 10033716 Description Symbole Valeur Unité Consommation annuelle d'énergie 53,2 kWh/Année hood Facteur d'extension de temps Efficacité dynamique des fluides 1 1,0 hood Indice d'efficacité...
-
Page 82: Informations Sur Le Recyclage
INFORMATIONS SUR LE RECYCLAGE S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. - Page 83 Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.
-
Page 84: Avvertenze Di Sicurezza
AVVERTENZE DI SICUREZZA • Leggere attentamente tutte le istruzioni prima dell´uso e conservare il manuale per consultazioni future. • Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche. - Page 85 Note importanti circa la modalità di estrazione AVVERTENZA Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l´apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l´aria ambiente, se l´areazione non è suffi ciente. Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es.
-
Page 86: Descrizione Del Dispositivo
DESCRIZIONE DEL DISPOSITIVO Numero Pezzi Componenti del dispositivo Corpo del dispositivo, inclusi: elementi di controllo, luce, ventola, filtro Copertura inferiore (opzionale) Copertura superiore (opzionale) Flangia (opzionale) Tubo di scarico dell’aria Filtro ai carboni attivi (opzionale) Avvertenza: gli accessori opzionali non sono inclusi nel volume di consegna. -
Page 87: Accessori Per L'installazione
ACCESSORI PER L’INSTALLAZIONE Numero Pezzi Componenti del dispositivo Viti 5x50 Tasselli Viti 4,2x9,5 Viti M4x20 Rondelle Distanziatori Angolare di fissaggio cappa aspirante Angolare di copertura (opzionale) Maniglia... -
Page 88: Dimensioni E Distanze
DIMENSIONI E DISTANZE Avvertenza: i valori indicati sono in (mm). - Page 89 Avvertenza: i valori indicati sono in (mm).
-
Page 90: Installazione
INSTALLAZIONE Avvertenza: i valori indicati sono in (mm). inea di riferimento... - Page 91 Linee di riferimento Per prima cosa, realizzare le seguenti linee: • Una linea di riferimento verticale verso il soffitto o verso la delimitazione superiore, al centro del punto in cui viene installata la cappa aspirante. (A) Una linea orizzontale A, 1083-1 183 mm sopra al piano cottura. (B) Una linea orizzontale B, 40-377 mm sopra alla linea orizzontale A.
- Page 92 Agganciare il corpo del dispositivo • Agganciare il corpo del dispositivo all’angolare di fissaggio. • Posizionare il corpo del dispositivo correttamente. • Collegare il tubo di scarico al corpo della cappa. • Collegare il supporto della canna fumaria (21) alla canna fumaria decorativa inferiore (2.1).
-
Page 93: Installazione Della Canna Di Aspirazione
INSTALLAZIONE DELLA CANNA DI ASPIRAZIONE La canna può essere montata solo in combinazione con la cappa aspirante. Copertura inferiore Fissare la canna fumaria decorativa inferiore alla staffa di fissaggio della canna fumaria con 2 viti (4,2*9,5) fornite con il cappuccio. Copertura superiore Inserire la copertura superiore in quella inferiore e fissare la copertura superiore all’angolare di fissaggio con 2 viti (4,2x9,5). -
Page 94: Tasti Funzione
TASTI FUNZIONE Accensione/spegnimento del motore Bassa velocità Velocità media Alta velocità Luce acceso/spento... -
Page 95: Pulizia E Manutenzione
PULIZIA E MANUTENZIONE Pulire i filtri antigrasso • In base alla frequenza di utilizzo, i filtri devono essere puliti almeno ogni 2 mesi. I filtri sono adatti a lavastoviglie. • Rimuovere tutti i filtri, premendoli contro la parete posteriore della cappa e spingendoli contemporaneamente verso il basso. - Page 96 Filtro ai carboni attivi (versione di ricircolo) Questi filtri non possono essere lavati e riutilizzati. I filtri ai carboni attivi, in base alla frequenza di utilizzo, devono essere sostituiti almeno ogni 4 mesi. Sostituire il filtro ai carboni attivi: Fissare: Rimuovere: 1.
-
Page 97: Correzione Degli Errori
Lampadina di ricambio Codice ILCOS Ø Potenza Tensione Immagine DSR- 70 mm 1,5 W DC 12 V 1.5-S-70 CORREZIONE DEGLI ERRORI Problema Causa Soluzione La luce è accesa ma il Le pale della ventola sono Controllare le pale della motore non funziona. bloccate. - Page 98 Problema Causa Soluzione Aspirazione insufficiente. La distanza tra piano Regolare la distanza. cottura e cappa è eccessiva. Corrente d’aria eccessiva Cambiare luogo dovuta a porte o finestre d’installazione o chiudere aperte. porte/finestre. Il dispositivo si inclina in Le viti di fissaggio non Stringere le viti e avanti.
-
Page 99: Indicazioni Per La Tutela Dell'ambiente
INDICAZIONI PER LA TUTELA DELL’ AMBIENTE • Mentre si cucina, assicurare un sufficiente flusso d’aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa. • Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. -
Page 100: Scheda Dati Del Prodotto
SCHEDA DATI DEL PRODOTTO Indicazioni conformi alla direttiva (UE) N° 65/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:201 1+A1 1: 2014+A12:2015 Numero articolo 10033716 Definizione Simbolo Valore Unità Consumo energetico annuale 53,2 kWh/Anno hood Classe di efficienza energetica Efficienza fluidodinamica 1 1,0 hood... - Page 101 Indicazioni conformi alla direttiva (UE) N° 66/2014 Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:201 1+A1 1: 2014+A12:2015 Numero articolo 10033716 Definizione Simbolo Valore Unità Consumo energetico annuale 53,2 kWh/Anno hood Fattore di incremento nel tempo Efficienza fluidodinamica 1 1,0 hood Indice di efficienza energetica 81,8...
-
Page 102: Avviso Di Smaltimento
AVVISO DI SMALTIMENTO Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici.
