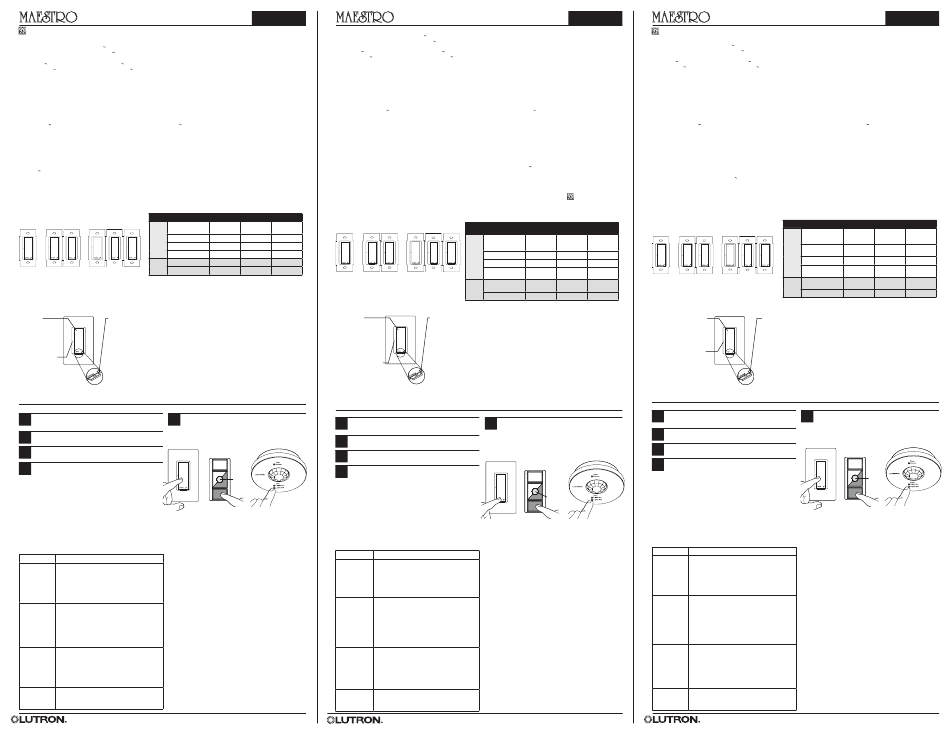

Lutron Electronics MAESTRO MRF2-8S-DV Quick Start Manual

Wireless
®
P/N 030-1111

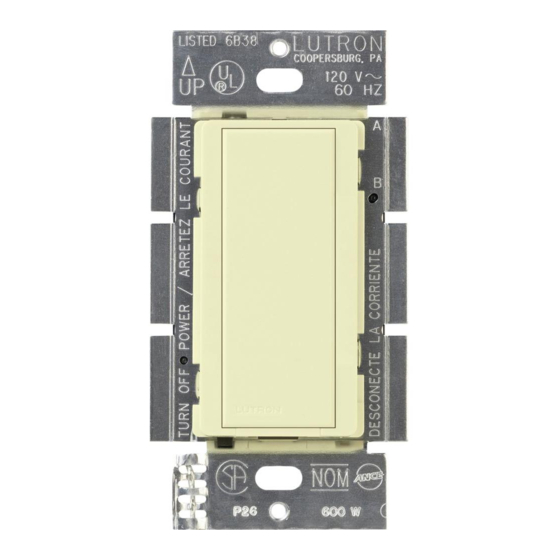

Electronic Switch with Radio Frequency Receiver
MRF2-8S-DV 120 V 50 / 60 Hz 3 A Fan ( 1 ⁄ HP) (Single-Pole or Multi-Location) or
10
120–277 V 50 / 60 Hz 8 A Light (Single-Pole or Multi-Location)
Companion Switch
MA-AS 120 V 50 / 60 Hz 8.3 A MSC-AS 120 V 50 / 60 Hz 8.3 A
MA-AS-277 277 V 50 / 60 Hz 8.3 A MSC-AS-277 277 V 50 / 60 Hz 8.3 A
Important Notes. Please read before installing.
1. CAUTION! To reduce the risk of overheating and possible damage to other equipment, DO NOT use to control receptacles.
2. Install in accordance with all national and local electrical codes.
3. When no "grounding means" exist within the wallbox, then the NEC 2008, Article 404.9 allows a switch without a grounding connection to be installed
®
as a replacement, as long as a plastic, noncombustible wallplate is used. For this type of installation, twist a wire connector onto the green ground wire or
remove the green ground wire on the electronic switch and use an ap pro pri ate wallplate such as Claro
4. Do not paint the Electronic Switches or the Companion Switches.
5. The Electronic Switches are not compatible with standard 3-way or 4-way switches. Use only with Maestro
6. In any 3-way/4-way circuit use only one Electronic Switch with up to 9 Companion Switches.
7. In any 120 V 3-way/4-way circuit use MA / MSC-AS Companion Switches. In any 277 V 3-way/4-way circuit use MA / MSC-AS-277 Companion Switches.
8. DO NOT use where the total load is greater than the rating indicated in the Derating Chart below.
DO NOT use where total load is less than 40 W. Consult Lutron Technical Support Center if circuit is less than 40 W.
9.
10. Operate between 32 °F (0 °C) and 104 °F (40 °C).
11. For indoor use only.
12. It is normal for the Electronic Switches to feel warm to the touch during operation.
13. Recommended minimum wallbox depth is 2.5 in (64 mm).
14. Maximum wire length between the Electronic Switch and the furthest Companion Switch is 250 ft (76 m).
15. When controlling a combined fan and light load with the Electronic Switch, the total load may not exceed the general purpose fan rating and only operate at
120 V . Refer to the Derating Chart below.
16. Clean with a soft damp cloth only. Do not use any chemical cleaners.
17. DO NOT mix MRF and MRF2 lighting controls products within the same system. Products are NOT compatible, contact Lutron Technical Support Center.
18. Controls must be mounted vertically. See stamp on control for correct positioning.
19. DO NOT wire while circuit breaker is on. Permanent damage to the Electronic Switch may result.
20. Up to 10 Maestro Wireless controls can be configured to work together.
Multigang Installations Derating Chart
When installing more than two controls in the same wallbox, the maximum
Model Type of Load
load capacity is reduced. No derating is required for Companion Switches.
Refer to the Derating Chart at right.
MRF2- Halogen / Incandescent /
8S-DV- Electronic Low-Voltage
(120 V)
Magnetic Low-Voltage*
Fluorescent**
General Purpose Fan
MRF2-
Magnetic Low-Voltage*
8S-DV-
Single Double Triple
(277 V) Fluorescent**
* The maximum lamp wattage is determined by the efficiency of the transformer, with 70%–85% as typical. For actual transformer efficiency, contact either the fixture or
transformer manufacturer. The total VA rating of the transformer(s) shall not exceed the VA rating of the switch.
** The Maestro Wireless Switch is UL listed for use with all magnetic and electronic fluorescent ballasts.
®
Electronic Switch Operation
Multiple Electronic Switch Applications
Tap Button FASS - Front Accessible
TM
Options. Service Switch
If multiple Maestro Wireless Electronic Switches are set up to the same
• Tap once when unit
Wireless Controller, they will perform as follows:
is OFF: Controlled
Important Notice:
• Pressing the On Button on the Wireless Controller will cause all Electronic
load turns On.
To service the load, power may
Switches to turn on, regardless of whether some are on and some are off.
• Tap once when unit
be conveniently removed by
is ON: Controlled • Pressing the Off Button on the Wireless Controller will cause all
pulling the FASS switch out on
load turns Off
Electronic Switches to turn OFF.
either the Electronic Switch
LED: Glows brightly
or a Companion Switch. • Pressing the Raise Button on a Wireless Controller will cause the
when the Electronic
Electronic Switch to turn ON.
Switch is On or
glows softly as a For any procedure other than
night light when routine bulb replacement,
Electronic Switch is power must be disconnected
Off. (Not available on at the main electrical panel.
Companion Switch)
Set-Up
Important: Set up Wireless Controller or Sensor to a Electronic Switch before use.
1 5
Press and hold the Electronic Switch's Tap Button (Figure 1) for approximately To save a favorite light setting, adjust all the Electronic Switches
controlled by a Wireless Controller to the desired light setting, then
6 seconds. Once the LED starts to blink slowly, release the Tap Button and
go to step 2. press and hold the Preset Button on the Wireless Controller for
approximately 6 seconds until the LED on the Electronic Switch blinks.
2
Press and hold the Off Button on the Wireless Controller (Figure 2) or Once a favorite light setting is set, pressing the Preset Button will cause
each Electronic Switch to return to the favorite light setting.
Sensor (Figure 3) for approximately 6 seconds.
The default preset light level is on.
3
Once the Electronic Switch learns the Wireless Controller or Sensor, its
LED and load will flash 3 times and the Switch will exit Set-Up mode.
4
Repeat steps 1 –3 to set up multiple Wireless Controllers or Sensors to
a single Electronic Switch. Repeat steps 1 –3 to set up a single Wireless
Controller or Sensor to multiple Electronic Switches.
Technical Assistance
For questions concerning the installation or operation of this product,
call the Lutron Technical Support Center.
Please provide exact model number when calling.
Figure 1
U.S.A. and Canada: México:
1.800.523.9466 +1.888.235.2910
(24 hrs / 7days)
Other countries Fax:
+1.610.282.3800 +1.610.282.6311
FCC Information:
8am – 8pm ET
NOTE: This equipment has been tested and found to comply with the limits for a Class
www.lutron.com
B digital device, pursuant to part 15 of the FCC rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation. This
Troubleshooting equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
and television reception, which can be determined by turning the equipment off and on.
Symptoms Possible Causes
The user is encouraged to try to correct the interference by one or more of the following
measures:
Load does not turn • FASS switch on the Electronic Switch (or Companion Switch) is
• Reorient or relocate the receiving antenna.
on or LED does not in the Off position.
• Increase the separation between the equipment and receiver.
light up. • Light bulb(s) burned out.
• C onnect the equipment into an outlet on a circuit different from that to which the receiver
• Breaker is OFF or tripped.
is connected.
• Fan not turned on.
• C onsult the dealer or an experienced radio/TV technician for help.
• Load not properly installed. Caution: Changes or modifications not expressly approved by Lutron Electronics Co. could
• Load is below minimum rating. void the user's authority to operate this equipment
• Wiring error. Call Lutron Technical Support Center. This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
Light does not • The Electronic Switch failed to learn Wireless Controller or (1) This device may not cause harmful interference and
respond to Radio Sensor; see Set-Up. (2) This device must accept any interference received, including interference that may cause
Frequency Wireless • The Electronic Switch has already received and responded undesired operation.
Controller to a command, or is already at the Light Setting the Wireless
Limited Warranty
or Sensor. Controller or Sensor is requesting.
(Valid only in U.S.A., Canada, Puerto Rico, and the Caribbean.)
• The Wireless Controller or Sensor is outside the operating range.
Lutron will, at its option, repair or replace any unit that is defective in materials or manufacture within
• The Wireless Controller or Sensor batteries are low.
one year after purchase. For warranty service, return unit to place of purchase or mail to Lutron at 7200
• The Wireless Controller or Sensor batteries are installed
Suter Rd., Coopersburg, PA 18036-1299, postage pre-paid.
incorrectly.
THIS wARRANTY IS IN LIEU OF ALL OTHER EXPRESS wARRANTIES, AND THE IMPLIED wARRANTY
OF MERCHANTABILITY IS LIMITED TO ONE YEAR FROM PURCHASE. THIS wARRANTY DOES NOT
When in Set-Up • The maximum number of Wireless Controllers or Sensors
COVER THE COST OF INSTALLATION, REMOVAL OR REINSTALLATION, OR DAMAGE RESULTING FROM
mode the LED have been set up to the Electronic Switch (you cannot add any
MISUSE, ABUSE, OR DAMAGE FROM IMPROPER wIRING OR INSTALLATION. THIS wARRANTY DOES
flashes when trying more Wireless Controllers or Sensors). To remove a previously
NOT COVER INCIDENTAL OR CONSEQUENTIAL DAMAGES. LUTRON'S LIABILITY ON ANY CLAIM FOR
to setup with the set-up Wireless Controller or Sensor tap the Wireless Controller
DAMAGES ARISING OUT OF OR IN CON NEC TION wITH THE MANUFACTURE, SALE, INSTALLATION,
Wireless Controller or Sensor's On button three times, on the third tap hold for
DELIVERY, OR USE OF THE UNIT SHALL NEVER EXCEED THE PUR CHASE PRICE OF THE UNIT.
or Sensor. 3 seconds and then tap 3 more times. This will remove all
This warranty gives you specific legal rights, and you may have other rights which vary from state to
Electronic Switches or Dimmers it was previously
state. Some states do not allow the exclusion or limitation of incidental or consequential damages, or
setup with.
limitation on how long an implied warranty may last, so the above limitations may not apply to you.
This product is covered under one or more of the following U.S. patents: 5,838,226; 5,848,054;
Light does not • Blue screw terminal is miswired to neutral or touching ground. 5,905,442; 5,982,103; 6,687,487; 6,803,728; 7,362,285; 7,365,282; 7,408,525; 7,423,413; 7,548,216;
remain on, LED
7,564,227; 7,573,436 and corresponding foreign patents. U.S. and foreign patents pending. Lutron,
glows dimly Claro, Maestro, Maestro Wireless, The Sunburst Logo and Satin Colors are registered trademarks and
or blinks. FASS is a trademark of Lutron Electronics Co., Inc. NEC is a registered trademark of National Fire
Protection Association, Quincy, Massachusetts. © 2009 Lutron Electronics Co., Inc.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
English
Interruptor Electrónico con Receptor de Radio Frecuencia
MRF2-8S-DV
Interruptor accesorio
MA-AS 120 V 50 / 60 Hz 8,3 A
MA-AS-277 277 V 50 / 60 Hz 8,3 A
Notas importantes. Por favor lea antes de instalar.
1. ¡ADVERTENCIA! Para reducir el riesgo de recalentamiento y posibles daños a otros equipos, NO utilizar para controlar tomas de corriente.
2. La instalación se debe realizar de acuerdo con todas las reglamentaciones de los códigos eléctricos nacionales y locales.
3. Cuando en la caja de empotrar no haya "medios de conexión a tierra" el artículo 404.9 de NEC
tierra como reemplazo, siempre y cuando se utilice una placa plástica e incombustible. Para efectuar este tipo de instalación, enrosque un conector de cables
al cable verde de tierra o retire dicho cable del interruptor electrónico y use una placa adecuada como las de las series Claro
4. No pinte los Interruptores Electrónicos ni los Interruptores Accesorios.
5. Los Interruptores Electrónicos no son compatibles con interruptores estándar de 3 o 4 vías. Use solamente con Interruptores Accesorios Maestro
or Satin Colors series wallplates by Lutron . 6. En los circuitos de 3 o 4 vías utilice solamente un Interruptor Electrónico con un máximo de 9 Interruptores Accesorios.
® ® ®
7. En los circuitos de 120 V de 3 o 4 vías, use Interruptores Accesorios MA / MSC-AS. En los circuitos de 277 V de 3 o 4 vías, use Interruptores Accesorios MA /
Companion Switches.
MSC-AS-277.
®
8. NO usar los interruptores si la carga total es mayor que la nominal indicada en el Cuadro de Reducción de la Potencia Nominal que se ilustra a continuación.
9. NO usar los interruptores si la carga total es menor que 40 W. Consulte al Centro de Soporte Técnico de Lutron si el circuito consume menos de 40 W.
10. Operar a una temperatura entre 0 °C (32 °F) y 40 °C (104 °F).
11. Para uso en interiores solamente.
12. Es normal que los Interruptores Electrónicos se sientan tibios al tacto durante su funcionamiento.
13. La profundidad mínima recomendada para la caja de empotrar es 64 mm (2,5 pulgada).
14. La longitud máxima de cable entre un Interruptor Electrónico y el Interruptor Accesorio más lejano es
de 76 m (250 pies).
15. Cuando se controla una carga combinada de ventilador y luz con un Interruptor Electrónico, la carga total no
debe exceder la nominal del interruptor para ventiladores de uso general y sólo se debe operar a 120 V .
Consulte el Cuadro de Reducción de la Potencia Nominal que se ilustra a continuación.
16. Limpie con un paño suave y humedecido solamente. No use ningún producto químico.
17. NO combine productos de control de iluminación tipo MRF y MRF2 en un mismo sistema. Estos productos
NO son compatibles, contacte al Centro de Soporte Técnico de Lutron.
18. Los controles deben montarse verticalmente. El grabado en el control muestra la posición correcta.
19. NO cablee con el disyuntor conectado. Se pueden causar daños permanentes al Interruptor Electrónico.
20. Pueden configurarse hasta 10 controles Maestro Wireless para funcionar en conjunto.
Instalaciones con múltiples dispositivos
Cuando se instalen más de dos controles en una misma caja de empotrar,
Single Double Triple
se reduce la capacidad máxima de carga. Los Interruptores Accesorios
no requieren reducción de la potencia nominal. Consulte el Cuadro de
950 W 950 W 800 W
Reducción de la Potencia Nominal a la derecha.
950 VA / 750 W 950 VA / 750 W 800 VA / 650 W
8 A 8 A 7 A
3 A (1 / 10 HP) 3 A (1 / 10 HP) 3 A (1 / 10 HP)
2000 VA / 1500 W 2000 VA / 1500 W 1900 VA / 1450 W
8 A 8 A 7 A
Un Dos
dispositivo dispositivos
* La potencia total de las lámparas está determinada por la eficiencia del
transformador, típicamente de 70%–85%. Para averiguar la eficiencia
real, contacte al fabricante del artefacto o del transformador. La capacidad
máxima del transformador(es), en VA, no debe exceder la del Atenuador.
** El interruptor Maestro Wireless está listado en UL
Operación del Interruptor Electrónico
Opciones de
uso del Botón.
• Pulse una vez con la
unidad APAGADA:
La carga controlada se
enciende.
• Pulse una vez con la
unidad ENCENDIDA:
La carga controlada se
apaga.
LED: Brilla intensamente
cuando el Interruptor
Electrónico está
encendido y suavemente
como luz nocturna
cuando el Interruptor
Electrónico está apagado
(No está disponible para
el Interruptor Accesorio).
Configuración
Importante: Configure el Controlador o el Sensor Inalámbrico con un Interruptor Electrónico antes de usarlos.
1
Presione y mantenga el Botón de Presión del Interruptor Electrónico
(Figura 1) durante aproximadamente 6 segundos. Cuando el LED
comience a parpadear lentamente, suelte el Botón y vaya al paso 2.
2
Presione y mantenga el Botón de Apagar del Controlador Inalámbrico
(Figura 2) o del Sensor (Figura 3) durante aproximadamente 6 segundos.
3
Cuando el Conmutador Electrónico descubra al Controlador o Sensor
Inalámbrico, su LED y carga parpadearán 3 veces y el Interruptor
saldrá del modo Configuración.
Light
4 Repita los pasos 1 a 3 para configurar múltiples Controladores o Sensores
On
inalámbricos con un mismo Interruptor Electrónico. Repita los pasos 1 a 3
Adjust
para configurar un mismo Controlador o Sensor inalámbrico con múltiples
Preset
Interruptores Electrónicos.
Button
Asistencia Técnica:
Off Para consultas acerca de la instalación o funcionamiento de este
producto, llame al Centro de Soporte Técnico de Lutron.
LUTRON
Indique el número de modelo exacto al llamar.
Figure 2 Figure 3
E.U.A. y Canadá:
1.800.523.9466
(24 horas / 7 días a la semana)
Otros países:
+1.610.282.3800
de 8 a.m. a 8 p.m. (Hora del este)
www.lutron.com
Solución de problemas
Síntomas Posibles causas
La carga no se • El Interruptor FASS
enciende o el LED no Accesorio) está en la posición de Apagado.
se ilumina. • Bombillos quemados.
• El disyuntor está apagado o se disparó.
• El ventilador no está encendido.
• La carga no fue instalada correctamente.
• La carga es menor que la mínima requerida.
• Error de cableado. Llame al Centro de Soporte Técnico Lutron.
La luz no responde • El Interruptor Electrónico no pudo reconocer al Controlador o
al Controlador o al Sensor inalámbrico; consulte Configuración.
Sensor Inalámbrico • El Interruptor Electrónico ya ha recibido y respondido a un
de Radiofrecuencia. comando, o ya está en el nivel de de luz que el Controlador o
Sensor Inalámbrico está solicitando.
• El Controlador o Sensor Inalámbrico está fuera del alcance
de operación.
• Las baterías del Controlador o Sensor Inalámbrico están
agotadas.
• Las baterías del Controlador o Sensor Inalámbrico fueron
instaladas incorrectamente.
Cuando se está en • El Interruptor Electrónico ya fue configurado con el número
modo Configuración máximo de Controladores o Sensores Inalámbricos (no pueden
los LEDs parpadean añadirse más Controladores ni Sensores inalámbricos). Para
cuando se intenta remover un Controlador Inalámbrico o Sensor previamente
configurar con el configurado pulse tres veces el botón de Encender del
Controlador o Sensor Controlador o Sensor, después del tercer pulso manténgalo
Inalámbrico. deprimido durante 3 segundos y luego pulse 3 veces más. Esto
eliminará todos los Interruptores o Atenuadores Electrónicos
que hayan sido configurados previamente.
La luz no permanece • El borne del tornillo azul está conectado incorrectamente a
encendida, el LED
neutro o está tocando tierra.
brilla tenuemente o
parpadea.
Made and printed in the U.S.A. 11/18 P/N 030-1111 Rev. B
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, E.U.A.
Wireless
TM
120 V 50 / 60 Hz 3 A Ventilador ( 1 ⁄ HP) (unipolar o múltiples ubicaciones) o
10
120–277 V 50 / 60 Hz 8 A de luz (unipolar o múltiples ubicaciones)
MSC-AS 120 V 50 / 60 Hz 8,3 A
MSC-AS-277 277 V 50 / 60 Hz 8,3 A
2008 permite la instalación de un interruptor sin conexión a
®
o Satin Colors
TM
P/N 030-1111
Cuadro de Reducción de la Potencia Nominal
Modelo Tipo de Carga Un dispositivo Dos
dispositivos
MRF2- Halógeno/ 950 W 950 W
8S-DV- Incandescente/Bajo
(120 V) voltaje electrónico
Bajo voltaje magnético* 950 VA / 750 W 950 VA / 750 W
Fluorescente** 8 A 8 A
Ventilador para uso 3 A (1 / 10 HP) 3 A (1 / 10 HP)
Tres
general
dispositivos
MRF2- Bajo voltaje magnético* 2 000 VA / 2 000 VA /
8S-DV- 1 500 W 1 500 W
(277 V)
Fluorescente** 8 A 8 A
para uso con cualquier balastro fluorescentes magnético o electrónico.
®
FASS Interruptor de Uso de múltiples Interruptores Electrónicos
TM
Servicio de Acceso Frontal
Si un mismo Controlador Inalámbrico está configurado con múltiples
Interruptores Electrónicos Maestro Wireless, éstos funcionarán de la
Aviso Importante:
manera siguiente:
Para dar servicio a la carga,
• Presionar el Botón de Encender en el Controlador Inalámbrico hará que
se puede desconectar la
alimentación cómodamente todos los Interruptores Electrónicos se enciendan, independientemente de
sacando el interruptor FASS que algunos estén encendidos y otros apagados.
hacia afuera en el Interruptor
• Presionar el botón de Apagar en el Controlador Inalámbrico hará que
Electrónico o en un Interruptor
todos los Interruptores Electrónicos se APAGUEN.
Accesorio.
• Presionar el botón de Subir en un Controlador Inalámbrico hará que el
Interruptor Electrónico se ENCIENDA.
Para cualquier otro
procedimiento que no sea
el reemplazo de rutina de
un bombillo, la alimentación
se debe desconectar en el
panel eléctrico principal.
5
Para guardar un nivel favorito de luz, ajuste todos los Interruptores
Electrónicos controlados por un Controlador Inalámbrico al nivel
deseado, luego presione y mantenga el Botón Predeterminado
(Preset) en el Controlador Inalámbrico durante aproximadamente
6 segundos hasta que los LEDs de los Interruptores Electrónicos
parpadeen. Una vez que el nivel favorito de luz ha sido
configurado, la presión del Botón Predeterminado hará que cada
Interruptor Electrónico vaya al nivel favorito. Por defecto, el nivel
predeterminado de luz es encendido.
Light
On
Adjust
Botón
Predeterminado
Off
México:
LUTRON
+1.888.235.2910
Figura 1 Figura 2
Fax:
+1.610.282.6311
Información exigida por la FCC:
NOTA: Este equipo ha sido probado y se ha demostrado que cumple con los límites para
un dispositivo digital Clase B, de acuerdo con la parte 15 de las reglas de la FCC. Estos
límites fueron diseñados para proveer una protección razonable contra interferencias
perjudiciales en una instalación residencial. Este equipo genera, usa y puede emitir energía
de radio frecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede
causar interferencias perjudiciales a la recepción de radio y televisión, lo cual se puede
determinar encendiendo y apagando el equipo. Se sugiere que el usuario trate de corregir
del Interruptor Electrónico (o Interruptor
cualquier interferencia tomando una o más de las siguientes medidas:
• Cambiar la dirección o la ubicación de la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• C onectar el equipo en un tomacorriente que esté en un circuito diferente al del receptor.
• P edir ayuda al distribuidor o a un técnico experimentado en radio/TV.
Precaución: Cualquier cambio o modificación que no cuente con la aprobación explícita
de Lutron Electronics Co. podría anular la autoridad del usuario para operar el equipo.
Este dispositivo cumple con las Reglas de la Parte 15 de la FCC. Su operación está sujeta
a las siguientes dos condiciones:
(1) Este dispositivo no puede causar interferencia perjudicial, y
(2) Este dispositivo debe aceptar cualquier interferencia que reciba, incluyendo la que puede
causar operación indeseada.
Garantía Limitada
(Válida solamente en los E.U.A., Canadá, Puerto Rico y el Caribe.)
Lutron reparará o reemplazará, a su discreción, cualquier unidad que presente defectos de materiales o
fabricación dentro del año posterior a su compra. Para obtener el servicio de garantía, devuelva la unidad
al lugar donde la adquirió o envíela a Lutron, 7200 Suter Rd., Coopersburg, PA 18036-1299, con franqueo
postal prepago.
ESTA GARANTÍA REEMPLAZA A CUALQUIER OTRA GARANTÍA EXPRESA Y LA GARANTÍA
IMPLÍCITA DE COMERCIABILIDAD ESTÁ LIMITADA A UN AÑO DESDE LA FECHA DE COMPRA. ESTA
GARANTÍA NO CUBRE LOS COSTOS DE INSTALACIÓN, REMOCIÓN NI REINSTALACIÓN, NI DAÑOS
CAUSADOS POR USO INCORRECTO O ABUSO, NI DAÑOS RESULTANTES DE UNA INSTALACIÓN O
CABLEADO INCORRECTOS. ESTA GARANTÍA NO CUBRE DAÑOS INCIDENTALES NI INDIRECTOS. LA
RESPONSABILIDAD DE LUTRON ANTE UNA DEMANDA POR DAÑOS CAUSADOS POR LA FABRICACIÓN,
VENTA, INSTALACIÓN, ENTREGA O USO DE LA UNIDAD O RELACIONADOS CON DICHOS PROCESOS,
NO EXCEDERÁ EN NINGÚN CASO EL PRECIO DE COMPRA DE LA UNIDAD.
La presente garantía le otorga derechos legales específicos, pero podría tener otros derechos que varían
según el estado. Algunos estados no admiten la exclusión o limitación de daños incidentales o indirectos,
ni limitaciones en la duración de las garantías implícitas, de modo que es posible que las limitaciones
mencionadas anteriormente no correspondan en su caso. Este producto está cubierto por una o más de
las siguientes patentes de E.U.A.: 5,838,226; 5,848,054; 5,905,442; 5,982,103; 6,687,487; 6,803,728;
7,362,285; 7,365,282; 7,408,525; 7,423,413; 7,548,216; 7,564,227; 7,573,436 y las patentes
extranjeras correspondientes. Patentes de E.U.A. y extranjeras en trámite. Lutron, Maestro y el logo
tipo Sunburst son marcas registradas y Maestro, FASS, Claro y Satin Colors son marcas comercial de
Lutron Electronics Co., Inc. NEC es una marca registrada de National Fire Protection Association, Quincy,
Massachusetts. © 2009 Lutron Electronics Co., Inc.
Hecho e impreso en los E.U.A. 11/18 P/N 030-1111 Rev.B
Wireless
Español
N/P 030-1111
Interrupteur Électronique avec Récepteur Radiofréquence
MRF2-8S-DV 120 V 50 / 60 Hz 3 A Ventilateur (
120–277 V 50 / 60 Hz 8 A lumière (commande unipolaire ou à multiples emplacements)
Interrupteur Auxiliaire
MA-AS 120 V 50 / 60 Hz 8,3 A MSC-AS 120 V 50 / 60 Hz 8,3 A
MA-AS-277 277 V 50 / 60 Hz 8,3 A MSC-AS-277 277 V 50 / 60 Hz 8,3 A
Remarques Importantes : Veuillez lire les directives avant l'installation.
1. MISE EN GARDE! Pour éviter toute surcharge ou dommage à d'autres équipements, NE PAS utiliser pour la commande de prises électriques.
2. Installer conformément à tous les codes d'électricité locaux et nationaux.
de Lutron .
3. En cas d'absence de moyen de mise à la terre dans le boîtier mural, l'article 404.9 du code NEC
TM ®
la terre pourvu qu'une plaque murale en plastique incombustible soit utilisée. Pour ce genre d'installation, visser un connecteur sur le fil de terre vert ou retirer le fil
de terre vert de l'interrupteur électronique et utiliser une plaque murale adéquate, telles que les plaques de la série Claro
.
®
Colors de Lutron .
TM ®
4. Ne pas peindre les Interrupteurs Électroniques ni les Interrupteurs Auxiliaires.
5. Les Interrupteurs Électroniques ne sont pas compatibles avec les interrupteurs réguliers à trois ou quatre voies. Utiliser seulement avec les Interrupteurs Auxiliaires Maestro
6. Pour tout circuit à trois ou quatre voies, utiliser un seul Interrupteur Électronique avec une quantité de un à neuf (9) Interrupteurs Auxiliaires.
7. Pour tout circuit 120 V à trois ou quatre voies, utilisez les Interrupteurs Auxiliaires MA / MSC-AS et pour tout circuit 277 V à trois ou quatre voies utilisez les
Interrupteurs Auxiliaires MA / MSC-AS-277.
8. NE PAS utiliser quand la charge totale est supérieure à la capacité nominale indiquée au Tableau de Déclassement ci-dessous.
9. NE PAS utiliser là où la charge totale est inférieure à 40 W. Si la charge de votre circuit est inférieure à 40 W communiquez avec le Service d'assistance technique
de Lutron pour obtenir conseil.
10. Fonctionne entre 0 °C (32 °F) et 40 °C (104 °F).
11. Pour usage à l'intérieur seulement.
12. Il est normal que l'Interrupteur Électronique soit chaud au toucher pendant le fonctionnement.
13. La profondeur de boîtier mural minimale recommandée est de 64 mm (2,5 po).
14. La longueur de câble maximale entre l'Interrupteur Électronique et l'Interrupteur Auxiliaire le plus éloigné est de 76 m (250 pi).
15. Pour la commande d'une charge combinée de lumière et ventilateur avec l'Interrupteur Électronique, la charge totale ne doit pas excéder la classe de ventilateur
pour usage général et sur un circuit à 120 V seulement. Se reporter au Tableau de Déclassement ci-dessous.
16. Nettoyer uniquement avec un linge doux et humide. Ne pas utiliser de nettoyant chimique.
17. NE PAS assortir les produits de commande d'éclairage MRF avec les modèles MRF2 à l'intérieur d'un même système. Ces produits ne sont PAS compatibles.
Appeler le Centre d'Assistance Technique de Lutron.
18. Monter les contrôles à la verticale. Voir l'estampage du contrôle pour un positionnement correct.
19. NE PAS procéder à l'installation si le disjoncteur du circuit n'est pas ouvert (Off). Cette tentative pourrait endommager l'Interrupteur Électronique de façon permanente.
20. Jusqu'à 10 Commandes Maestro Wireless peuvent être configurées pour fonctionner ensemble.
Installations à Jumelage Multiple
Pour les Installations comprenant plus d'une commande dans un boîtier
mural, la capacité de charge maximale est réduite. Aucun déclassement
Tres
n'est requis pour les Interrupteurs Auxiliaires. Référez-vous au tableau de
dispositivos
déclassement à droite.
800 W
800 VA / 650 W
7 A
3 A (1 / 10 HP)
Simple Double Triple
* La puissance maximale des appareils d'éclairage est déterminée par l'efficacité
1 900 VA /
du transformateur, soit typiquement 70%–85%. Pour connaître l'éfficacité réelle
1 450 W
du transformateur, contacter le fabricant du luminaire ou du transformateur.
La puissance totale en VA du/des transformateur(s) ne doit pas excéder la
7 A
capacité en VA indiquée sur l'interrupteur.
** L'Interrupteur Maestro Wireless est répertorié UL pour utilisation avec tous les ballasts pour fluorescents de type magnétique et électronique.
®
Fonctionnement de l'Interrupteur Électronique
Options du Bouton à taper.
• Taper une fois lorsque l'unité
est éteinte (Off) : La charge
commandée s'allume (On).
• Taper une fois quand l'unité
est allumée (On) : La charge
commandée s'éteint (Off)
DEL : Brille fortement quand
l'Interrupteur Électronique est
allumé (On) ou brille faiblement
comme une veilleuse quand
l'Interrupteur Électronique est
éteint (Off). (Non disponible
avec Interrupteur Auxiliaire)
Configuration
Important : Associer le Contrôleur Sans Fil ou le Capteur à l'Interrupteur Électronique avant l'utilisation.
1
Tenir enfoncé le Bouton de l'Interrupteur Électronique (Figure 1) durant environ
6 secondes. Une fois que la DEL commence à clignoter lentement, relâcher
le Bouton et passez à l'étape 2.
2 Appuyer et maintenir enfoncé le Bouton Off du contrôleur sans fil (Figure
2) ou du Détecteur (Figure 3) durant environ 6 secondes.
3
Une fois que l'Interrupteur Électronique s'associe au Contrôleur Sans Fil
ou au Capteur, sa DEL et sa charge clignotent trois fois et l'Interrupteur
quitte le mode de configuration.
4
Répéter les étapes 1 à 3 pour assigner de multiple Contrôleurs Sans Fil
ou Capteurs à un même Interrupteur Électronique. Répéter les étapes
1 à 3 pour assigner un même Contrôleur Sans Fil ou Capteur à de
multiples Interrupteurs Électroniques.
Assistance Technique
Pour toute question concernant l'installation ou le fonctionnement
de ce produit, appeler le Centre d'Assistance Technique Lutron.
Le numéro de modèle exact vous sera demandé lors de l'appel.
États-Unis et Canada México
1.800.523.9466 +1.888.235.2910
(24 h / 7 jours)
Figura 3
Autres pays Téléc. :
+1.610.282.3800 +1.610.282.6311
8 h à 20 h, Heure de l'Est
www.lutron.com
Dépistage de défauts
Symptômes Causes Possibles
La charge n'est pas • L'Interrupteur FASS de l'Interrupteur Électronique (ou Interrupteur
activée ou la DEL Auxiliaire) est sorti en position Éteint (Off).
ne s'allume pas. • Ampoule(s) grillée(s).
• Le disjoncteur d'alimentation est ouvert ou déclenché.
• Interrupteur du ventilateur ouvert.
• La charge n'est pas installée correctement.
• La charge est en dessous de la valeur minimale prescrite.
• Erreur de câblage. Appeler le Centre d'Assistance Technique Lutron.
L'éclairage ne • L'Interrupteur Électronique n'a pu apprendre à reconnaître le
répond pas à la Contrôleur sans fil ou le Capteur; voir Configuration.
Radiofréquence de • L'Interrupteur Électronique a déjà reçu et répondu à la
la Commande Sans commande à distance, ou est déjà au Réglage de lumière que le
Fil ou du Détecteur. Contrôleur Sans Fil ou le détecteurdemande.
• La Commande Sans Fil ou le Détecteur sont en dehors de la
portée de fonctionnement.
• Les piles de la Commande Sans Fil ou du Détecteur sont
déchargées.
• Les piles de la Commande Sans Fil ou du Détecteur sont mal installées.
En mode de • Le nombre maximum de Contrôleurs Sans Fil ou Détecteurs
Configuration, la a été atteint pour l'interrupteur électronique (vous ne pouvez
DEL clignote durant pas ajouter d'autres Commandes Sans Fil, ni Détecteurs).
le réglage avec le Pour supprimer une Commande Sans Fil ou un Détecteur déjà
contrôleur sans fil programmé,taper trois fois sur le bouton « On » du Contrôleur
ou avec le détecteur. Sans Fil ou Capteur, au troisième contact du doigt, gardez-le
sur le bouton durant 3 secondes et ensuite taper trois fois de
nouveau. Ceci supprimera tous les Interrupteurs Électroniques
ou Gradateurs déjà programmés pour fonctionner avec lui.
La lumière ne reste • La borne à vis bleue est raccordée au fil neutre par erreur, ou
pas allumée (On), la touche la mise à la terre.
DEL brille faiblement
ou clignote.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, Étas-Unis
Français
™
1 ⁄ CV) (commande unipolaire ou à multiples emplacements) ou
10
2008 permet l'installation d'un interrupteur sans raccordement à
®
ou les plaques murales de la série Satin
TM
.
®
Tableau de Déclassement
Modèle Type de Charge Simple Double Triple
MRF2- Incandescent/ 950 W 950 W 800 W
8S-DV- Halogène/Électronique
(120 V)
à basse tension
Magnétique à basse 950 VA / 750 W 950 VA / 750 W 800 VA / 650 W
tension*
Fluorescent** 8 A 8 A 7 A
Ventilateur à usage 3 A (1 / 10 CV) 3 A (1 / 10 CV) 3 A (1 / 10 CV)
général
MRF2- Magnétique à basse 2 000 VA / 2 000 VA / 1 900 VA /
8S-DV-
tension* 1 500 W 1 500 W 1 450 W
(277 V)
Fluorescent** 8 A 8 A 7 A
FASS Interrupteur de Applications pour l' Interrupteurs
TM
Service à Accès Frontal
Électroniques Multiples.
Avis Important :
Si de multiples Interrupteurs Électroniques Maestro Wireless sont
Pour l'entretien de la
configurés avec le même contrôleur sans fil, ils fonctionneront
charge, le courant peut être
comme suit :
facilement coupé en tirant sur
• Une pression sur le Bouton Allumer (On) du Contrôleur Sans Fil
l'interrupteur FASS soit de
mettra tous les Interrupteurs Électroniques en état de conduction
l'Interrupteur Électronique ou
(On), qu'ils soient préalablement en ou hors conduction.
de l'Interrupteur Auxiliaire.
• Une pression sur le Bouton (Off) du Contrôleur Sans Fil mettra tous
les Interrupteurs Électroniques hors conduction (OFF).
Pour toute manœuvre
autre qu'un remplacement • Une pression sur le Bouton Hausser (Raise) d'un contrôleur sans fil
habituel d'ampoule, le mettra le commutateur électronique en conduction (ON).
courant doit être coupé
à partir du tableau de
distribution.
5
Pour sauvegarder un réglage d'éclairage favori, ajuster tous les
commutateurs électroniques contrôlés par un contrôleur sans fil
à l'intensité désirée et puis tenir enfoncé le bouton de préréglage
(Preset) du contrôleur sans fil durant environ 6 secondes jusqu'à ce
que la DEL du commutateur clignote. Une fois le niveau d'éclairage
favori réglé, l'actionnement du bouton « Preset » commandera à tous
les commutateurs électroniques associés de retourner à leur niveau
d'éclairage préréglé. Le préréglage par défaut est le plein éclairage.
Light
On
Adjust
Bouton
de Scène
Préréglage
Off
LUTRON
Figure 1 Figure 3
Figure 2
Information de la FCC :
NOTE : Cet équipement a été testé et jugé conforme aux limites applicables aux dispositifs
numériques Classe B, conformément à la section 15 des règlements du FCC. Ces limites
ont pour but de fournir une protection raisonnable contre les perturbations nuisibles
en application résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie
radio fréquence et, s'il n'est pas installé et utilisé selon les directives, peut perturber les
communications radio ou réception télévisuelle, ce qui peut être déterminé en éteignant ou
en allumant l'équipement. L'utilisateur est encouragé à essayer de corriger l'interférence par
un ou plusieurs des moyens suivants :
• Réorienter ou relocaliser l'antenne de réception.
• Augmenter la distance de séparation entre l'équipement et le récepteur.
• B rancher l'équipement sur un circuit différent de celui sur lequel le récepteur est branché.
• D emander l'aide du distributeur ou d'un technicien expérimenté en radio et télévision.
Attention : Tout changement ou modification sans l'autorisation expresse de Lutron
Electronics Co. pourrait annuler le droit d'utiliser cet équipement.
Ce dispositif est conforme à la section 15 des règlements FCC. L'opération est sous réserve
des deux conditions suivantes :
(1) Cet appareil ne peut causer d'interférence nuisible, et
(2) Cet appareil doit tolérer toute interférence, même celle pouvant affecter son fonctionnement.
Garantie limitée
(Valide seulement aux États-Unis, Canada, Porto Rico et les Caraïbes.)
Lutron, à son choix, réparera ou remplacera tout équipement jugé défectueux quant aux matériaux ou
la fabrication moins d'un an suivant la date d'achat. Pour le service avec garantie, retourner l'unité au
détaillant ou à Lutron au 7200 Suter Rd., Coopersburg, PA 18036-1299, par poste affranchie.
CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE ET LA GARANTIE IMPLICITE DE
QUALITé MARCHANDE EST LIMITéE à UNE DURéE D'UN AN SUIVANT L'ACHAT. CETTE GARANTIE
NE COUVRE PAS LES FRAIS D'INSTALLATION, DE RETRAIT OU DE RéINSTALLATION, NI LES
DOMMAGES RéSULTANT D'UN MAUVAIS USAGE, D'ABUS, D'UN CâBLAGE OU D'UNE INSTALLATION
INADéQUATS. CETTE GARANTIE NE COUVRE PAS LES DOMMAGES INDIRECTS OU CONSéCUTIFS. LA
RESPONSABILITé DE LUTRON QUANT à TOUTE RéCLAMATION POUR DOMMAGES DéCOULANT DE
OU LIéS à LA FABRICATION, LA VENTE, L'INSTALLATION, LA LIVRAISON OU L'USAGE NE DEVRA EN
AUCUN CAS EXCéDER LE PRIX D'ACHAT.
Cette garantie vous accorde des droits légaux précis et il se peut que vous ayez aussi d'autres droits,
selon les États ou Provinces. Certains États ne permettent pas de limiter ou d'exclure les dommages
indirects ou consécutifs ni de limite quant à la durée de la garantie implicite, alors les limites ci-dessus
peuvent ne pas vous concerner.
Ce produit est couvert par un ou plusieurs brevets américains suivants : 5,838,226; 5,848,054;
5,905,442; 5,982,103; 6,687,487; 6,803,728; 7,362,285; 7,365,282; 7,408,525; 7,423,413; 7,548,216;
7,564,227; 7,573,436 et les brevets internationaux correspondants. Brevets en instance aux É.-U. et
à l'étranger. Lutron et le Logo Sunburst sont des marques déposées enregistrées et Maestro, Maestro
Wireless, FASS, Claro et Satin Colors sont une marques commerciale de Lutron Electronics Co.,
Inc. Le NEC est une marque déposée enregistrée de la National Fire Protection Association, Quincy,
Massachusetts. © 2009 Lutron Electronics Co., Inc.
Réalisé et imprimé aux États-Unis 11/18 P/N 030-1111 Rev. B
