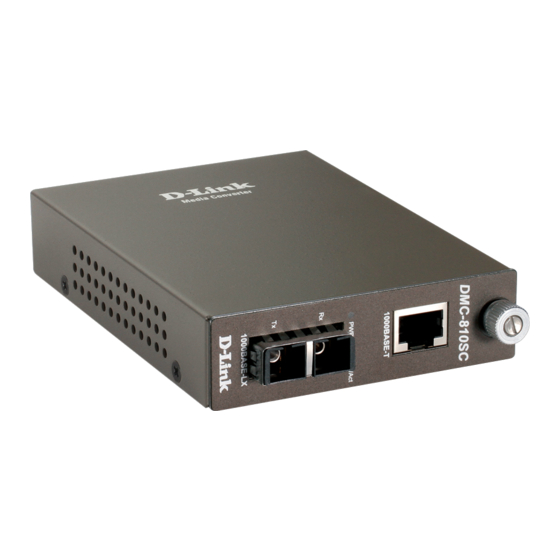

DMC-810SC
1000Base-T to 1000Base-SX/LX
Media Converter
Медиаконвертер с 1 портом 1000Base-T и
1 портом 1000Base-LX с разъемом SC для
одномодового оптического кабеля (до 10 км)
Quick Installation Guide
Краткое руководство по установке
RECYCLABLE
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMC-810SC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for D-Link DMC-810SC

  • Page 1 DMC-810SC 1000Base-T to 1000Base-SX/LX Media Converter Медиаконвертер с 1 портом 1000Base-T и 1 портом 1000Base-LX с разъемом SC для одномодового оптического кабеля (до 10 км) Quick Installation Guide Краткое руководство по установке RECYCLABLE...
  • Page 2: Package Contents

    NTRODUCTION This Quick Installation Guide gives step-by-step instructions for setting up the D-Link DMC-810SC Media Converter. The model you have purchased may appear slightly different from those shown in the illustrations. For more detailed information about the switch, its components,...
  • Page 3: Connecting To Power

    DMC-810SC ETUP INGLE IBER EDIA ONVERTER As with any electric device, you should place the equipment where it will not be subjected to extreme temperatures, humidity, or electromagnetic interference. Specifically, the site you select should meet the following requirements: A. The ambient temperature should be between 32 and 104 degrees Fahrenheit (0 to 40 degrees Celsius).
  • Page 4: Sliding Switch

    IAGNOSTICS LLCF (Link Loss Carry Forward) When a device connected to the converter and the TP line loss the link, the converter’s fiber will disconnect the link of transmit, so that the other ends will know that there is a linkage error on this end. And when the Fiber line loss the link, the converter’s TP will disconnected, and the other end will know that there is linkage problem exist.
  • Page 5: Installing In A Chassis

    Switch There is a two pin DIP switch on the module which define as switch 1 and switch 2: Switch 1: Fiber mode switch  When the switch was turned to “On”, it means that the fiber was turned to forced mode, and “Off” for auto-negotiation mode. Note: Be sure the opposite end is using the same setting (forced or Auto-negotiation).
  • Page 6 Step 2. Remove the screw on the converter as shown below. Step 3. Fit the converter onto the carrier and use the screw to secure LED I NDICATORS The LED indicators give you instant feedback on status of the converter: LEDs State Indication...
  • Page 7 П РАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство не имеет механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и хорошо...
  • Page 8 показанной на иллюстрациях. За более подробной информацией о медиаконвертере, его компонентах, настройке подключения к сети и технических характеристиках обращайтесь к руководству пользователя. К ОМПЛЕК Т ПОСТАВКИ • Медиаконвертер DMC-810SC • Адаптер питания • Эксплуатационная документация • Гарантийный талон Если что-либо отсутствует, обратитесь к Вашему поставщику. Использование...
  • Page 9: Подклю Чение Питания

    П ОДКЛЮ ЧЕНИЕ ПИТАНИЯ Медиаконвертер DMC-810SC поддерживает технологию Plug-and-play. Подключите адаптер питания постоянного тока 5 В / 1 А, входящий в комплект поставки, к разъему питания на задней панели медиаконвертера, затем вставьте вилку в стандартную электрическую розетку с диапазоном напряжений от 100 до 240 В...
  • Page 10 Switch 1: переключатель режима работы оптического порта Когда переключатель находится в положении “On”, оптический порт переключен в фиксированный режим, положение “Off” переключает порт в режим автосогласования. Примечание: убедитесь, что на противоположных концах линии связи используются аналогичные настройки (фиксированный режим или режим автосогласования). При использовании одновременно...
  • Page 11 У СТАНОВКА В ШАССИ Для установки медиаконвертера в слот шасси DMC-1000 выполните следующие действия: Шаг 1. Снимите корпус медиаконвертера. Шаг 2. Открутите винт и снимите фальш-панель с нужного слота расширения. Шаг 3. Установите медиаконвертер в шасси и закрепите его.
  • Page 12: Световые Индикаторы

    С ВЕТОВЫЕ ИНДИКАТОРЫ Индикаторы позволяют отслеживать состояние медиаконвертера: Индикатор Состояние Описание Питание (PWR) Горит Питание включено Не горит Питание выключено LINK/ACT Горит Связь есть Не горит Связи нет...
  • Page 13: Технические Характеристики

    Т ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Интерфейсы • Порт 1000Base-T • Порт 1000Base-LX с разъемом SC Индикаторы • Power (PWR) • Link/Act Дуплексный режим • Полный дуплекс Скорость передачи • 2000 Мбит/с (полный дуплекс) данных Функции • Преобразование среды передачи данных из 1000Base-T в 1000Base-LX •...
