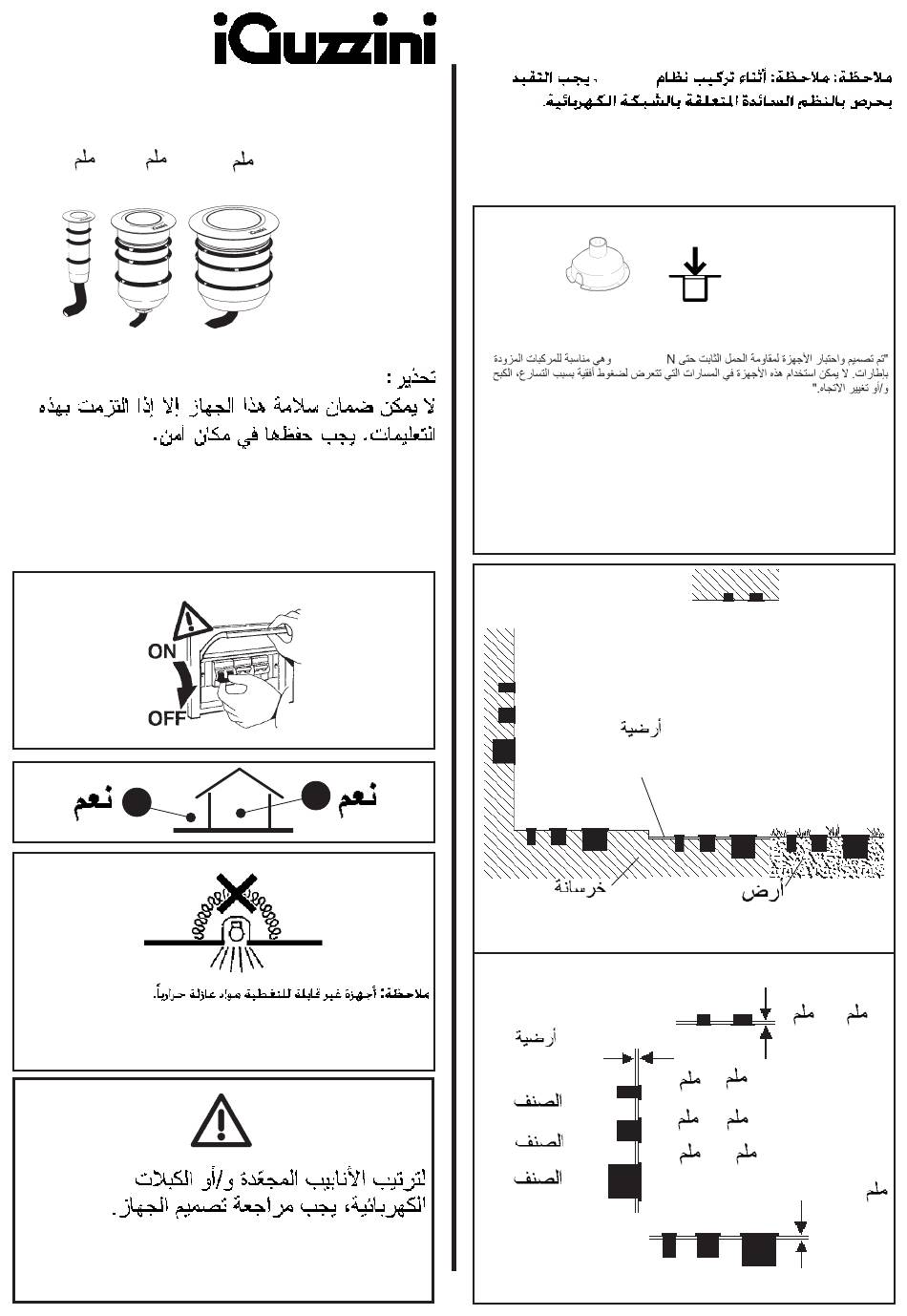

iGuzzini LIGHT UP ORBIT Manual page 16

2.509.476.14
IS10834/17
Ø 28mm Ø 50mm
AR
ATTENZIONE:
IT
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
EN
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH
THESE INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATENCION:
ES
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMENTE
LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
OK
AR
N.B.: Apparecchi non idonei ad essere coperti di materiale termicamente isolante
IT
N.B.: Fixtures not suitable to be covered in thermally-insulating material.
EN
OBS! Utrustningen får inte täckas över med värmeisolerande material
ES
AR
Per la disposizione dei tubi corrugati e/o dei cavi elettrici, fare riferimento al progetto
IT
dell'impianto.
See the system project for the arrangement of the corrugated pipes and/or electric cables.
EN
Para la ubicación de los tubos corrugados y/o de los cables eléctricos, hágase referencia
ES
al proyecto de la instalación.
Ø 80mm
LIGHT UP
ORBIT
OK
AR
IT N.B.: DURANTE L'INSTALLAZIONE DEL SISTEMA RISPETTARE SCRUPOLOSAMENTE LE
NORME IMPIANTISTICHE VIGENTI.
EN N.B.: WHEN INSTALLING THE SYSTEM STRICTLY COMPLY WITH ALL REGULATIONS ON
INSTALLATION IN FORCE.
ES
N.B.: DURANTE LA INSTALACIÓN DEL SISTEMA RESPETAR ESCRUPULOSAMENTE LAS
NORMAS DE INSTALACIÓN VIGENTES.
WITH OUTER CASING
AR
Gli apparecchi sono stati progettati e collaudati per reggere un carico statico fino a 20000
IT
N e sono carrabili per autoveicoli con pneumatici.
Gli apparecchi non possono essere impiegati in corsie nelle quali sono sottoposti a solle-
citazioni orizzontali dovute a accelerazioni, frenate e/o cambi di direzione.
The luminaires have been designed and tested to withstand a static load of up to 20000
EN
N and can be driven over by motor vehicles with tyres. The luminaires cannot be used in
carriageways where they will be subject to horizontal stress due to acceleration, braking
and/or changes of direction.
Las luminarias se han diseñado y probado para soportar una carga estática de hasta
ES
20000 N y resisten al tránsito de vehículos con neumáticos. Las luminarias no se pueden
utilizar en carriles donde estén sometidas a esfuerzos horizontales generados por acele-
raciones, frenadas y/o cambios de dirección.
PAVIMENTO
PAVIMENTACIÓN
CALCESTRUZZO
CONCRETE
HORMIGÓN
PAVIMENTO
PAVING
PAVIMENTACIÓN
+ art. X192
+ art. X194
+ art. X196
1
20000 N
20000
PAVING
TERRENO
GROUND
SUELO
s
=5mm ÷ 15mm
s
s
=5mm ÷ 15mm
s
=5mm ÷ 15mm
s
=10mm ÷ 15mm
s
= MAX40mm
