Delta DOP-107WVCS Instruction Sheet

Send Quote Requests to info@automatedpt.com
-107WVCS
DOP
High Color ‧Widescreen‧
User-Friendly HMI Products
Delta Electronics Inc,
No.18, Xinglong Rd., Taoyuan City 33068, Taiwan
Instruction Sheet
(1) Preface
Thank you for purchasing DOP-107WV. This instruction sheet provides
information about DOP-107WV. Before using the product, please read
through this manual carefully in order to ensure the correct use of the
product. In addition, please place this manual safely for quick reference
whenever is needed. Please follow the rules below if you have not
finished reading this manual yet.
◼
Before operate the touch panel, please remove the film of HMI.
◼
Install the product in a clean and dry location free from corrosive
and inflammable gases or liquids, indoor use only.
◼
Ensure that all wiring instructions and recommendations are
followed.
◼
Ensure that HMI is correctly connected to the ground. The
grounding method must comply with the national electrical
standard (Please refer to NFPA 70: National Electrical Code,
2005 Ed.
◼
Do not modify the wiring or disassemble HMI interface when HMI
is connected to the power.
◼
Do not touch the power supply during operation. Otherwise, it
may cause electric shock.
◼
When HMI displays low power notification and requires battery
changes, please contact local distributors or DELTA customer
service center for the replacement. Do not change batteries by
yourself.
◼
DOP-100 series can be used for industrial automation equipment.
Please read through this manual carefully and install the product
according to the instructions in order to avoid danger.
◼
Cleaning method: Please use dry cloth to clean the product.
◼
The product should be used at an altitude below 5000 m.
◼
If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may be
impaired.
◼
For repairing and maintenance, please contact DELTA
Electronics, Inc. Address: No.18, Xinglong Rd., Taoyuan City,
Taiwan. TEL: +886-3-3626301.
If you have any enquiry during operation, please contact our local
distributors or Delta sales representatives. The content of this instruction
sheet may be revised without prior notice. Please consult our distributors
or download the latest version at https://www.deltaww.com/zh-tw/index.
(1) Précautions générales (FR)
Merci d'avoir acheté ce produit. Cette fiche d'instructions fournit des
informations pour les IHM de la série DOP-107WVCS. Avant d'utiliser ce
produit, lisez attentivement cette fiche d'instructions pour assurer une
utilisation correcte du produit. Gardez cette fiche à portée de main pour
pouvoir vous y référer rapidement en cas de besoin. Avant de terminer la
lecture de cette fiche, suivez ces instructions :
◼
Installez le produit dans un environnement exempt de vapeur,
de gaz corrosifs et de gaz inflammables.
◼
Reportez-vous au schéma de câblage pour le raccordement
des fils.
◼
Assurez-vous que ce produit est correctement mis à la terre.
La méthode de mise à la terre doit être conforme aux directives
des normes électriques nationales (voir NFPA 70 : National
Electrical Code (Code électrique national), 2005 Ed.).
◼ Ne démontez pas l'IHM et ne changez pas le câblage, lorsque
l'appareil est sous tension.
◼
Ne touchez pas à l'alimentation électrique lorsque l'appareil est
sous tension, cela pourrait provoquer un choc électrique.
◼ Lorsque l'IHM affiche une information d'alimentation faible et
nécessite un changement de batterie, contactez votre
distributeur local ou le centre de service clientèle Delta pour le
remplacement. Ne changez pas vous-même les batteries.
◼
Ce produit peut être utilisé avec d'autres équipements
d'automatisation industrielle. Lisez attentivement cette fiche et
installez le produit conformément aux instructions pour éviter
tout danger.
◼
Méthode de nettoyage : nettoyez le produit à l'aide d'un chiffon
sec.
◼
Utiliser ce produit à une altitude inférieure à 5 000 m (6,561.68
ft).
◼
Si l'équipement est utilisé d'une manière non spécifiée par le
fabricant, la protection fournie par l'équipement risque d'être
compromise.
◼
Pour les réparations et l'entretien, contactez Delta Electronics,
Inc. Adresse : No. 18, Xinglong Rd., Taoyuan City, Taiwan.
TÉ L : +886-3-3626301.
Si vous avez des questions concernant le fonctionnement du
programme, contactez nos distributeurs locaux ou le centre de service
clientèle Delta. La fiche d'instructions peut être révisée sans préavis.
Contactez nos distributeurs ou téléchargez la dernière version sur le site
web de Delta à l'adresse https://www.deltaww.com/.

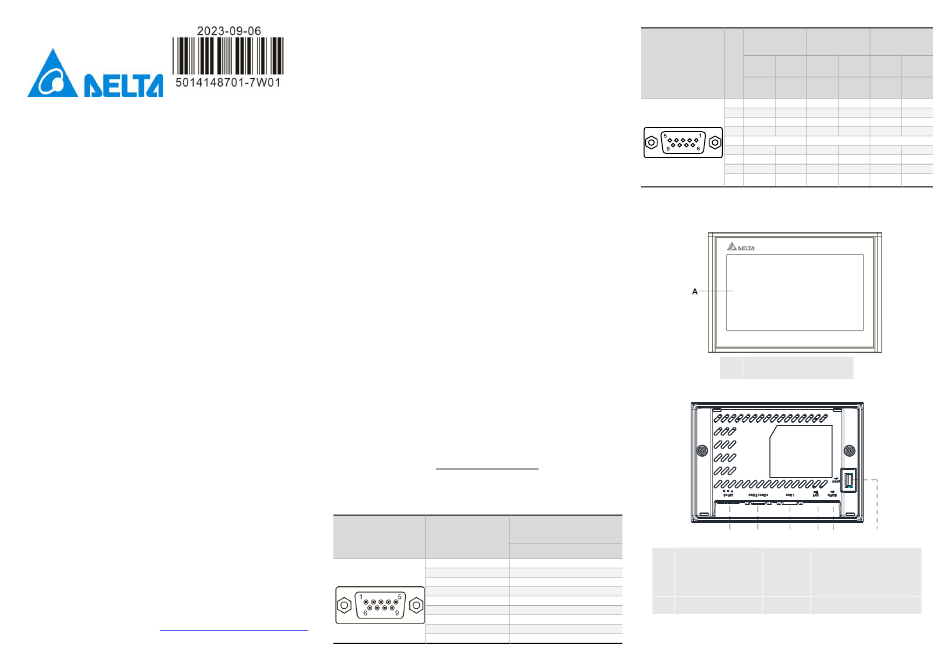

(2) Communication Port Pin Assignment
DOP-107WVCS COM1
COM Port Pin
1
2
3
4
5
6
7
8
9
Send Quote Requests to info@automatedpt.com
Call +1(800)985-6929 To Order or Order Online At Deltaacdrives.com
Call +1(800)985-6929 To Order or Order Online At Deltaacdrives.com
DOP-107WVCS COM2
COM Port Pin
Note 1: Blank means connection is not required.
(3)
Part names
DOP-107WVCS (Front View)
A
DOP-107WVCS (Rear View)
MODE1
A
RS-232
Power Input
A
(24AWG wire min.)
RXD
TXD
C COM1
GND
E USB Slave
RTS
CTS
MODE1 MODE2 MODE3
COM2 COM3 COM2 COM3 COM2 COM3
RS-232 RS-485 RS-485 RS-485 RS-232 RS-422
1 D+ TXD+
2 RXD RXD
3 TXD TXD
4 D+ D+ RXD+
5 GND GND GND
6 D- TXD-
7 RTS RTS
8 CTS CTS
9 D- D- RXD-
Touch Screen／Display
B C D E F
B COM2/ COM3
D Network Port（LAN）
F USB Host
