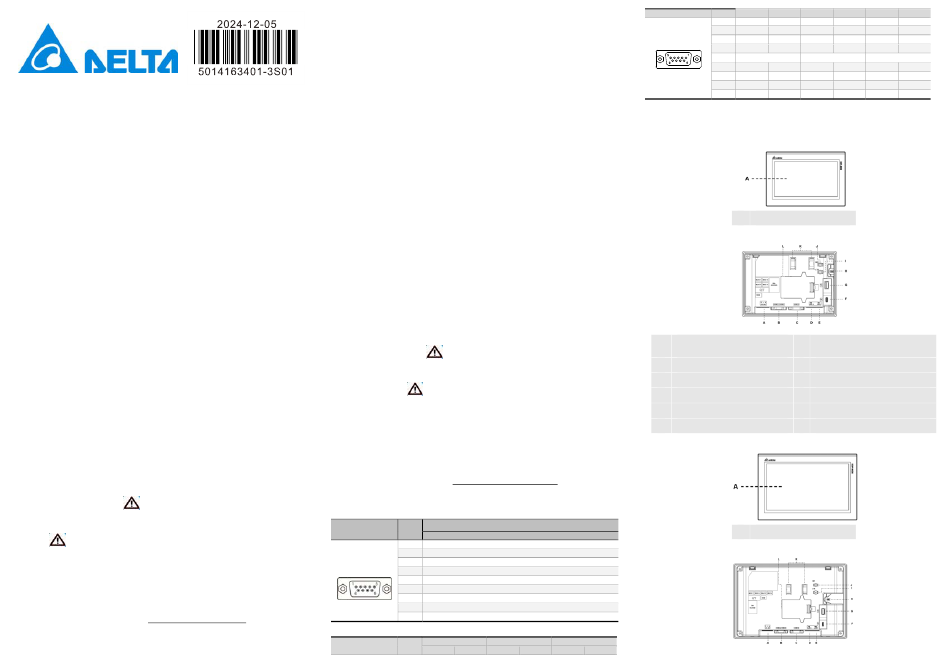

Delta DOP-3S07S3E2 Instruction Sheet

True color ‧ Wide screen ‧
DOP-3S07S3E2
DOP-3S10S3E2
No.18, Xinglong Rd., Taoyuan
Instruction Sheet
(1) General precautions
Thank you for purchasing this product. This DOP-300 instruction sheet
provides information for the DOP-300 series HMI. Before using this
product, read through this instruction sheet carefully to ensure the
correct use of the product. Keep this sheet handy for quick reference
whenever needed. Before finishing reading this sheet, follow the
instructions below:
 Install the product in an indoor location, which is free of vapor
and corrosive and inflammable gas.
 Refer to the wiring diagram when connecting the wires.
 Ensure this product is correctly grounded. The grounding
method must comply with the national electrical standard
guidelines (refer to NFPA 70: National Electrical Code, 2005
Ed.).
 Do not disassemble the HMI or change the wiring when power is
on.
 Do not touch the power supply when power is on, or it may
cause electric shock.
 When the HMI displays a low power notification and requires a
battery change, contact Delta or local distributors for the
replacement. Do not change the batteries by yourself.
 This product can be used with other industrial automation
equipment. Read through this sheet carefully and install the
product according to the instructions to avoid danger.
 Cleaning method: use a dry cloth to clean the product.
 This product must be used at an altitude below 2,000 m
(6561.68 ft).
 If the equipment is used in a manner not specified by the
manufacturer, the protection function provided by the equipment
may be impaired.
 The installation that the safety of any system incorporating the
equipment is the responsibility of the assembler of the system.
 For repair and maintenance, contact Delta Electronics, Inc.
Address: No.18, Xinglong Rd., Taoyuan City, Taiwan. TEL: +886-
3-3626301.
If you have any inquiry during operation, contact our local distributors or
Delta Customer Service Center. The instruction sheet may be revised
without prior notice. Contact our distributors or download the latest
version from the Delta website (http://www.deltaww.com).
(1) Précautions générales (FR)
Merci d'avoir acheté ce produit. Cette fiche d'instructions fournit des
informations pour les IHM de la série DOP-300. Avant d'utiliser ce
produit, lisez attentivement cette fiche d'instructions pour assurer une
utilisation correcte du produit. Gardez cette fiche à portée de main pour
pouvoir vous y référer rapidement en cas de besoin. Avant de terminer
la lecture de cette fiche, suivez ces instructions :
 Installez le produit dans un environnement exempt de vapeur,
de gaz corrosifs et de gaz inflammables.
 Reportez-vous au schéma de câblage pour le raccordement
des fils.
User-friendly
 Assurez-vous que ce produit est correctement mis à la terre.
La méthode de mise à la terre doit être conforme aux
directives des normes électriques nationales (voir NFPA 70 :
City 330477, Taiwan
National Electrical Code (Code électrique national), 2005 Ed.).
Ne démontez pas l'IHM et ne changez pas le câblage, lorsque

l'appareil est sous tension.
 Ne touchez pas à l'alimentation électrique lorsque l'appareil
est sous tension, cela pourrait provoquer un choc électrique.
 Lorsque l'IHM affiche une information d'alimentation faible et
nécessite un changement de batterie, contactez votre
distributeur local ou le centre de service clientèle Delta pour le
remplacement. Ne changez pas vous-même les batteries.
 Ce produit peut être utilisé avec d'autres équipements
d'automatisation industrielle. Lisez attentivement cette fiche et
installez le produit conformément aux instructions pour éviter
tout danger.
 Méthode de nettoyage : nettoyez le produit à l'aide d'un chiffon
sec.
 Utiliser ce produit à une altitude inférieure à 2 000 m (6,561.68
ft).
Si l'équipement est utilisé d'une manière non spécifiée par le

fabricant, la protection fournie par l'équipement risque d'être
compromise.
L'installation ainsi que la sécurité de tout système intégrant

l'équipement relèvent de la responsabilité de l'assembleur du
système.
 Pour les réparations et l'entretien, contactez Delta Electronics,
Inc. Adresse : No. 18, Xinglong Rd., Taoyuan City, Taiwan.
TÉL : +886-3-3626301.
Si vous avez des questions concernant le fonctionnement du
programme, contactez nos distributeurs locaux ou le centre de service
clientèle Delta. La fiche d'instructions peut être révisée sans préavis.
Contactez nos distributeurs ou téléchargez la dernière version sur le
site web de Delta à l'adresse https://www.deltaww.com/.
(2) Communication port pin assignment
DOP-3S07S3E2 / DOP-3S10S3E2 COM1
COM Port 示意圖
DOP-3S07S3E2 / DOP-3S10S3E2 COM2/COM3
COM Port 示意圖
MODE1
腳位
RS-232
1
2 RXD
3 TXD
4
5 GND
6
7 RTS
8 CTS
9
MODE1 MODE2 MODE3
腳位
COM2 COM3 COM2 COM3 COM2
RS-232
1
2 RXD
3 TXD
4
5 GND
6
7 RTS
8 CTS
9
Note 1：Blank means connection is not required.
(3) Description of each part

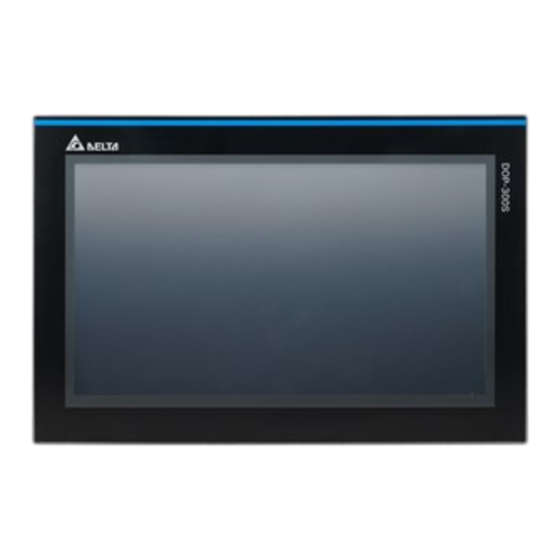

DOP-3S07S3E2 (front view)
A Operation / display area
DOP-3S07S3E2 (rear view)
Power input connector
A
(24AWG wire min.)
C COM1
E LAN1 (100M bps)
G USB HOST(Type A)
I LTE SMA Connector (Standard)
K Cable Organizer
DOP-3S10S3E2 (front view)
A Operation / display area
DOP-3S10S3E2 (rear view)
COM3
RS-485 RS-485 RS-485 RS-232 RS-422
D+ TXD+
RXD
TXD
D+ D+ RXD+
GND GND
D- TXD-
RTS
CTS
D- D- RXD-
B COM2 / COM3
D LAN2 (100M bps)
F USB HOST(Type C)
H Micro SD
J Wi-Fi SMA Connector (Reverse)
L IIoT Accessory Socket
