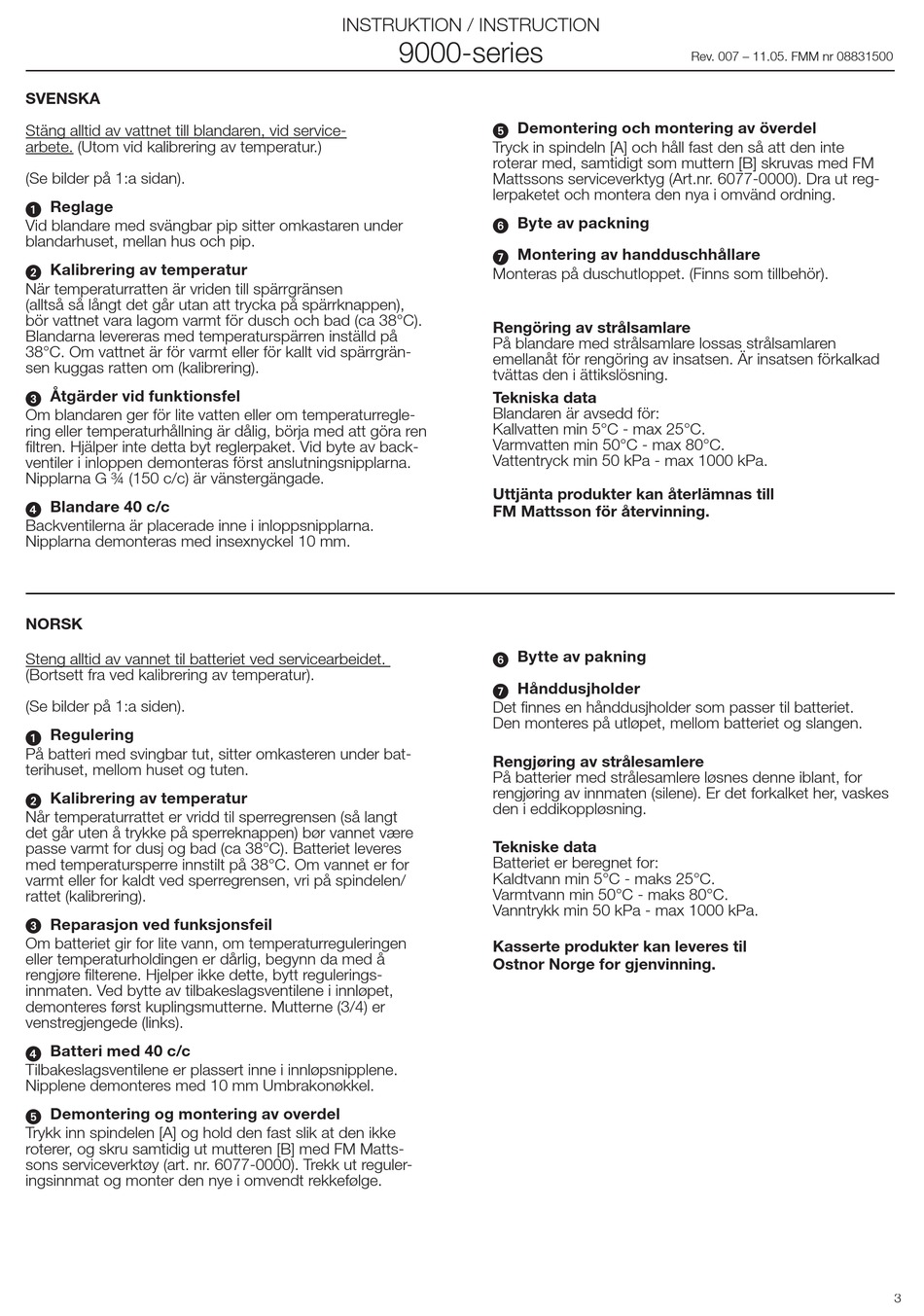

SVENSKA
Stäng alltid av vattnet till blandaren, vid service-
arbete. (Utom vid kalibrering av temperatur.)
(Se bilder på 1:a sidan).
 Reglage
Vid blandare med svängbar pip sitter omkastaren under
blandarhuset, mellan hus och pip.
 Kalibrering av temperatur
När temperaturratten är vriden till spärrgränsen
(alltså så långt det går utan att trycka på spärrknappen),
bör vattnet vara lagom varmt för dusch och bad (ca 38°C).
Blandarna levereras med temperaturspärren inställd på
38°C. Om vattnet är för varmt eller för kallt vid spärrgrän-
sen kuggas ratten om (kalibrering).
 Åtgärder vid funktionsfel
Om blandaren ger för lite vatten eller om temperaturregle-
ring eller temperaturhållning är dålig, börja med att göra ren
filtren. Hjälper inte detta byt reglerpaket. Vid byte av back-
ventiler i inloppen demonteras först anslutningsnipplarna.
Nipplarna G ¾ (150 c/c) är vänstergängade.
 Blandare 40 c/c
Backventilerna är placerade inne i inloppsnipplarna.
Nipplarna demonteras med insexnyckel 10 mm.
NORSK
Steng alltid av vannet til batteriet ved servicearbeidet.
(Bortsett fra ved kalibrering av temperatur).
(Se bilder på 1:a siden).
 Regulering
På batteri med svingbar tut, sitter omkasteren under bat-
terihuset, mellom huset og tuten.
 Kalibrering av temperatur
Når temperaturrattet er vridd til sperregrensen (så langt
det går uten å trykke på sperreknappen) bør vannet være
passe varmt for dusj og bad (ca 38°C). Batteriet leveres
med temperatursperre innstilt på 38°C. Om vannet er for
varmt eller for kaldt ved sperregrensen, vri på spindelen/
rattet (kalibrering).
 Reparasjon ved funksjonsfeil
Om batteriet gir for lite vann, om temperaturreguleringen
eller temperaturholdingen er dårlig, begynn da med å
rengjøre filterene. Hjelper ikke dette, bytt regulerings-
innmaten. Ved bytte av tilbakeslagsventilene i innløpet,
demonteres først kuplingsmutterne. Mutterne (3/4) er
venstregjengede (links).
 Batteri med 40 c/c
Tilbakeslagsventilene er plassert inne i innløpsnipplene.
Nipplene demonteres med 10 mm Umbrakonøkkel.
 Demontering og montering av overdel
Trykk inn spindelen [A] og hold den fast slik at den ikke
roterer, og skru samtidig ut mutteren [B] med FM Matts-
sons serviceverktøy (art. nr. 6077-0000). Trekk ut reguler-
ingsinnmat og monter den nye i omvendt rekkefølge.
INSTRUKTION / INSTRUCTION
9000-series
 Demontering och montering av överdel
Tryck in spindeln [A] och håll fast den så att den inte
roterar med, samtidigt som muttern [B] skruvas med FM
Mattssons serviceverktyg (Art.nr. 6077-0000). Dra ut reg-
lerpaketet och montera den nya i omvänd ordning.
 Byte av packning
 Montering av handduschhållare
Monteras på duschutloppet. (Finns som tillbehör).
Rengöring av strålsamlare
På blandare med strålsamlare lossas strålsamlaren
emellanåt för rengöring av insatsen. Är insatsen förkalkad
tvättas den i ättikslösning.
Tekniska data
Blandaren är avsedd för:
Kallvatten min 5°C - max 25°C.
Varmvatten min 50°C - max 80°C.
Vattentryck min 50 kPa - max 1000 kPa.
Uttjänta produkter kan återlämnas till
FM Mattsson för återvinning.
 Bytte av pakning
 Hånddusjholder
Det finnes en hånddusjholder som passer til batteriet.
Den monteres på utløpet, mellom batteriet og slangen.
Rengjøring av strålesamlere
På batterier med strålesamlere løsnes denne iblant, for
rengjøring av innmaten (silene). Er det forkalket her, vaskes
den i eddikoppløsning.
Tekniske data
Batteriet er beregnet for:
Kaldtvann min 5°C - maks 25°C.
Varmtvann min 50°C - maks 80°C.
Vanntrykk min 50 kPa - max 1000 kPa.
Kasserte produkter kan leveres til
Ostnor Norge for gjenvinning.
Rev. 007 – 11.05. FMM nr 08831500
