Fancom I-FAN COMPLETE Manual page 22

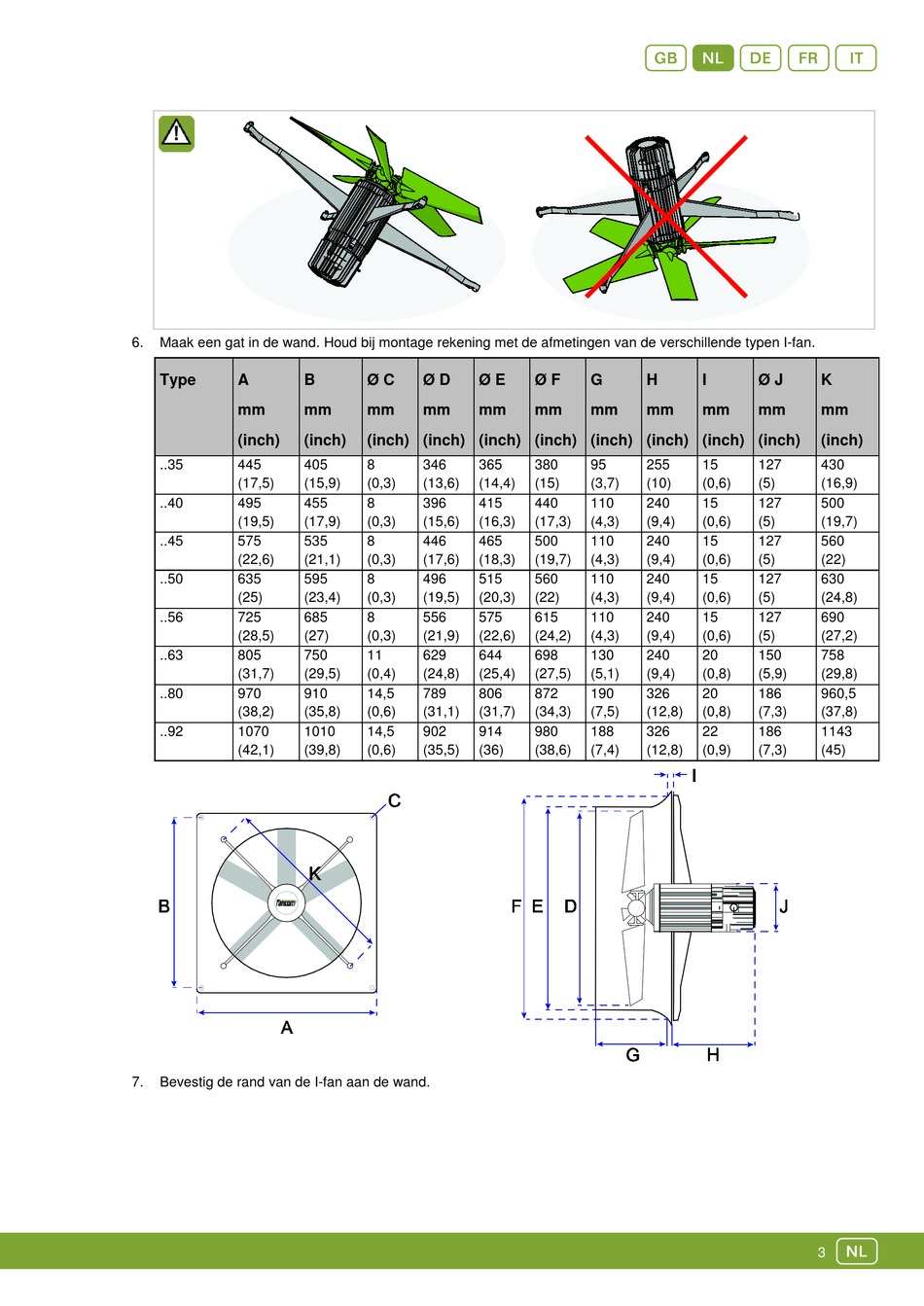

6. Maak een gat in de wand. Houd bij montage rekening met de afmetingen van de verschillende typen I-fan.
Type A B
mm mm
(inch) (inch)
..35 445 405
(17,5) (15,9)
..40 495 455
(19,5) (17,9)
..45 575 535
(22,6) (21,1)
..50 635 595
(25) (23,4)
..56 725 685
(28,5) (27)
..63 805 750
(31,7) (29,5)
..80 970 910
(38,2) (35,8)
..92 1070 1010
(42,1) (39,8)
7. Bevestig de rand van de I-fan aan de wand.
Ø C Ø D Ø E Ø F
mm mm mm mm
(inch) (inch) (inch) (inch)
8 346 365 380
(0,3) (13,6) (14,4) (15)
8 396 415 440
(0,3) (15,6) (16,3) (17,3)
8 446 465 500
(0,3) (17,6) (18,3) (19,7)
8 496 515 560
(0,3) (19,5) (20,3) (22)
8 556 575 615
(0,3) (21,9) (22,6) (24,2)
11 629 644 698
(0,4) (24,8) (25,4) (27,5)
14,5 789 806 872
(0,6) (31,1) (31,7) (34,3)
14,5 902 914 980
(0,6) (35,5) (36) (38,6)
gNdfi
G H I Ø J
mm mm mm mm
(inch) (inch) (inch) (inch)
95 255 15 127
(3,7) (10) (0,6) (5)
110 240 15 127
(4,3) (9,4) (0,6) (5)
110 240 15 127
(4,3) (9,4) (0,6) (5)
110 240 15 127
(4,3) (9,4) (0,6) (5)
110 240 15 127
(4,3) (9,4) (0,6) (5)
130 240 20 150
(5,1) (9,4) (0,8) (5,9)
190 326 20 186
(7,5) (12,8) (0,8) (7,3)
188 326 22 186
(7,4) (12,8) (0,9) (7,3)
K
mm
(inch)
430
(16,9)
500
(19,7)
560
(22)
630
(24,8)
690
(27,2)
758
(29,8)
960,5
(37,8)
1143
(45)
n
3
