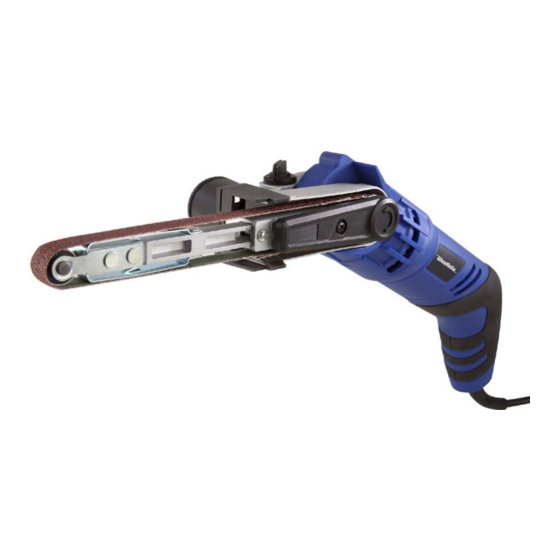

- Page 1 Bedienungsanleitung Elektro – Feile 260 W Artikel Nr. 85 27 05 Instruction Manual Mini Belt Sander 260 W Article No. 85 27 05...
- Page 2 Sehr geehrte Damen und Herren Mit der Powerfeile können Sie mühelos an Ecken, Kanten, in Zwischenräu- men, Ausschnitten oder an anderen schwer zugänglichen Stellen arbeiten.. Die Feile ist ideal zum Schleifen, Feilen und Entrosten unterschiedlicher Materialien wie Holz, Keramik, Metall, Kunststoff oder Lack. Mit der elektronischen Regelung können Sie die Bandlaufgeschwindigkeit dem zu bearbeitendem Material exakt anpassen.
- Page 3 Übersicht | Overview...
- Page 4 Übersicht | Overview EIN/AUS Schalter Power Switch Geschwindigkeitsregelung Speed Control Handgriff Handle Klemmschraube der Winkeleinstel- Angle Locking Screw lung Verriegelungsknopf des Sanding Arm Locking Button Schleifarmes Schleifarm Sanding Arm Schleifband Sanding Belt Staubabsaugadapter Dust Extraction Adaptor...
-
Page 5: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise ................Seite 2 Vor der ersten Benutzung ..............Seite 6 Einsetzen/Wechseln des Schleifbandes ..........Seite 6 Ein- und Ausschalten ................Seite 6 Regulieren der Geschwindigkeit ............Seite 7 Staubabsauganlage/Staubsauger ............Seite 7 Kippen des Schleifarmes................ Seite 8 Hinweise zur sicheren Benutzung der Powerfeile ........Seite 8 Wartung und Reinigung................ -
Page 6: Sicherheitshinweise
Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden gesundheitlichen Beeinträchtigungen beigefügten Allgemeinen Sicherheitshinweise sowie die folgenden Hinweise: Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie- nungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! ... -
Page 7: Safety Notes
Safety Notes Please note the included General Safety Notes and the following safety notes to avoid malfunctions, damage or physical injury: This manual belongs to the product. It contains important notes on operating the unit. Please pass it on along with the unit if it is handed over to a third party! ... - Page 8 Consignes de sécurité S'il vous plaît noter afin d'éviter des dysfonctionnements, des dommages et des déficiences de santé, les instructions générales de sécurité attachée et les informations suivantes: Ces instructions concernent ce produit. Il contient l'installation et de manutention importants. S'il vous plaît inclure manuel d'instructions du produit, si vous le transmettre à...
- Page 9 Si prega di notare in modo da evitare malfunzionamenti, danni e problemi di salute, le istruzioni allegate generali di sicurezza e le seguenti informazioni: Queste istruzioni si riferiscono a questo prodotto. Che contiene importanti e maneggevolezza. Si prega di includere manuale di istruzioni del prodotto se lo dia mai ad altri! ...
-
Page 10: Vor Der Ersten Benutzung
Bedienung Vor der ersten Benutzung Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr! Einsetzen/Wechseln des Schleifbandes Bei Wartungsarbeiten muss der Netzstecker immer gezogen sein. 1. Entspannen Sie das Schleifband (6), indem Sie den Schleifarm kräftig nach hinten in die Maschine drücken, bis er in der hinteren Position einrastet. -
Page 11: Regulieren Der Geschwindigkeit
Bedienung Regulieren der Geschwindigkeit Mit dem Geschwindigkeitsregler (2) können Sie die Laufgeschwindigkeit des Schleifbandes regulieren und dem zu schleifenden Material anpassen. 1. Stellen Sie den Geschwindigkeitsregler auf Position 1 für langsame Geschwindigkeit und auf die Position 6 für maximale Geschwindigkeit. 2. -
Page 12: Kippen Des Schleifarmes
Bedienung Kippen des Schleifarmes Lösen Sie die Klemmschraube (4), neigen Sie den Schleifarm nach Bedarf ziehen Klemmschraube wieder handfest an. Hinweise zur sicheren Anwendung der Powerfeile Spannen Sie Werkstücke wenn nötig immer ein, um sicher arbeiten zu können. Verwenden Sie die Feile beim Feilen von Holz am Besten längs zur Faserrichtung, um keine Fasern auf dem Holz heraus zu reißen. -
Page 13: Wartung Und Reinigung
Sie ein verstärktes Bürstenfeuer erkennten, ist dies ein Zeichen dafür, dass die Kohlebürsten ausgetauscht werden müssen. Lassen Sie die Kohlebürsten von einem Fachmann austauschen oder senden Sie das Gerät an Westfalia. Öffnen Sie nicht das Gerät und unternehmen Sie keine eigenen Reparaturversuche. -
Page 14: Technische Daten
Technische Daten Nennspannung 230 V~ 50 Hz Leistungsaufnahme 260 W Leerlaufdrehzahl 330 – 550 m/min Schleifband 13 x 457 mm Schalldruckpegel = 81 dB(A), K = 3 dB(A) = 92 dB(A), K = 3 dB(A) Schallleistung 4,3 m/s , K = 1,5 m/s Gewichtete Hand-Arm-Vibration 1120 g Gewicht... -
Page 15: Before First Use
Operation Before first Use Remove the angle grinder and the accessories for the packaging. Keep packaging material out of reach of children. There is risk of suffocation! Installing/Replacing the Sanding Belt Disconnect the unit from the power mains. 1. Slacken the sanding arm by pushing the sanding arm back into the machine until it locks into place. -
Page 16: Regulating The Speed
Operation Regulating the Speed Use the speed regulator (2) to set the speed of the power file in order to match the material which is to be machined. 1. Turn the regulator to position 1 for low speed and to position 6 form max. speed. -
Page 17: Tilting The Sanding Arm
Operation Tilting the Sanding Arm Loosen the locking screw (4), tilt the sanding arm as desires and retighten the screw hand tight. Hints on the safe Use of the Power File If possible, place the work pieces in a vice or secure them to a workbench or other solid base. -
Page 18: Maintenance And Cleaning
Have the carbon brushes replaced by a professional only or return the unit to the Westfalia customer support department. Do not open the housing of the power file. Do... -
Page 19: Technical Data
Technical Data Nominal Voltage 230 V~ 50 Hz Nominal Power 260 W No Load Speed 330 - 550 m/min Sanding Belt 13 x 457 mm = 81 dB(A), K = 3 dB(A) Sound Pressure Level = 92 dB(A), K = 3 dB(A) Sound Power Level Weighted Hand Arm Vibration 4.3 m/s... - Page 20 Notizen | Notes...
- Page 21 Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt Elektro – Feile 260 W Artikel Nr. 85 27 05 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2004/108/EG Elektromagnetische Verträglichkeit (EMV) 2006/42/EG Maschinen 2011/65/EU Beschränkung der Verwendung bestimmter...
- Page 22 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 01/14...
