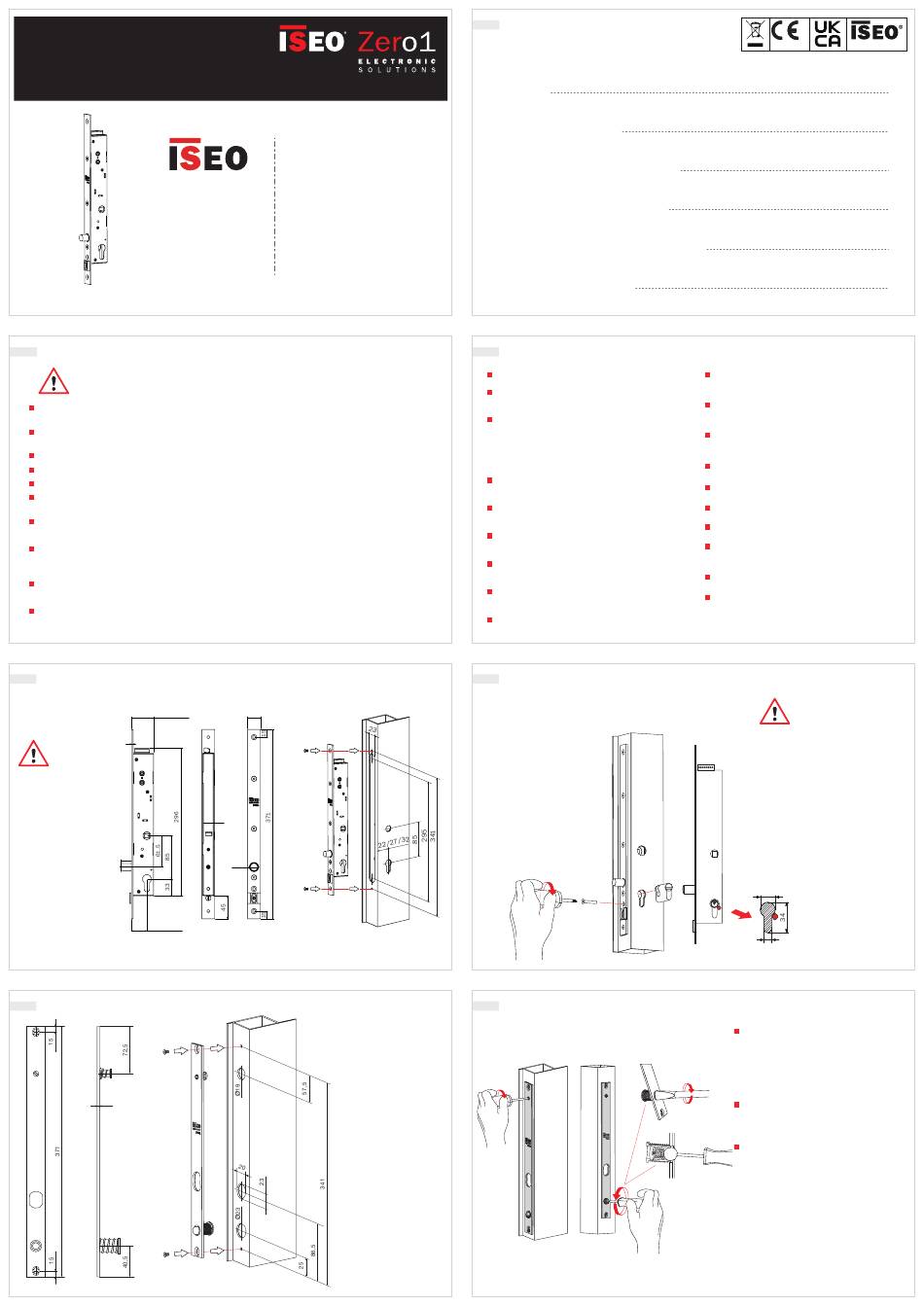

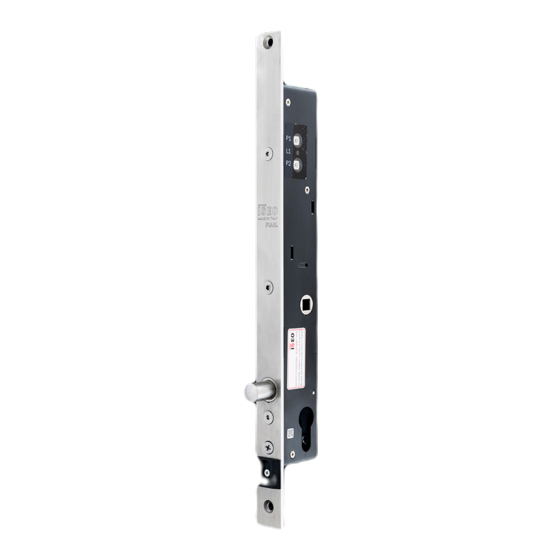

Iseo Thesis 2.0 Standard Installation Manual

T h e si s 2.0
Standard
INSTALLAZIONE SERRATURA (IT)
w w w. i s e o . c o m
Documento non contrattuale. Con riserva di modifica. Cod. 6000750P002.1, Rev. 001 - 16/07/2021
Thesis 2.0 Standard Guida Installazione (IT) - © 2021 Iseo Serrature S.p.a. - www.iseo.com
1. AVVERTENZE
La non osservanza di quanto descritto in questo manuale pregiudica il corretto funzionamento della
serratura, con la conseguente perdita della garanzia del prodotto.
Il prodotto può essere destinato solo all'uso per il quale è stato espressamente concepito. Ogni altro
uso è da considerarsi improprio e pericoloso.
È opportuno prevedere a monte dell'alimentatore, un appropriato interruttore di sezionamento e protezione.
Non usare la serratura come dima di foratura.
Non verniciare o lubrificare la serratura.
Verificare che il pistone sia sempre libero da attriti e pulito. Nel caso si intenda pulire il pistone, non
utilizzare materiali che possano filtrare all'interno della serratura.
Si consiglia di dotare l'anta di una molla chiudiporta con regolazione del tratto finale, onde evitare le
azioni di rimbalzo della porta.
In caso di assenza di alimentazione, l'elettropistone versione NC può essere aperto solo meccanicamen-
te tramite il cilindro o la maniglia (ove prevista). Viceversa, l'elettropistone versione NA senza alimenta-
zione non può essere chiuso meccanicamente.
ISEO srl non è tenuta al rispetto delle condizioni di garanzia qualora il prodotto risulti essere stato
oggetto di modifiche, riparazioni o alterazioni da personale non autorizzato.
Al fine di migliorare la qualità o per esigenze produttive e commerciali, ISEO srl si riserva il diritto di apporta-
re tutte le modifiche che riterrà opportune al prodotto e al manuale di istruzioni senza preavviso, al fine di
migliorarne la qualità o per esigenze produttive e commerciali.
3. DIMENSIONI E INSTALLAZIONE SERRATURA
38 / 43 / 48
3
ATTENZIONE
Prestare attenzione a
non danneggiare il cavo
durante l'installazione.
20
25 / 30 / 35
5. DIMENSIONI E INSTALLAZIONE CONTROPIASTRA
3
Iseo Serrature s.p.a
®
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseo.com
25
22
ø
14
NOTA
Fissare correttamente la
contropiastra affinchè, a
installazione
con porta
pistone risulti libero da
attriti con la contropia-
stra stessa.
Il mancato utilizzo della
sfera di allineamento
anta (in
pregiudica
funzionamento.
Distanza della contro-
piastra dalla serratura:
min 4mm - max 9mm
INDICE
AVVERTENZE
CARATTERISTICHE TECNICHE
DIMENSIONI E INSTALLAZIONE SERRATURA
INSTALLAZIONE SERRATURA E CILINDRO
DIMENSIONI E INSTALLAZIONE CONTROPIASTRA
REGOLAZIONE CONTROPIASTRA
2. CARATTERISTICHE TECNICHE
Entrata: 25/30/35 mm.
Disponibile nelle versioni NC (normalmente chiusa) e
NA (normalmente aperta) in assenza di alimentazione.
Disponibile con software di funzionamento per varco
singolo, per interblocco manuale bidirezionale e per
interblocco automatico
comunicazione tra le serrature in interblocco è
cifrata).
Tensione di alimentazione in corrente continua:
8÷30 Vdc.
Corrente massima
funzionamento: 1A.
Caratteristiche minime dell'alimentatore in corrente
continua: 8÷30 Vdc 15 W.
Canale di comunicazione:
multipunto "LOCKBUS" (3 fili: alimentazione/dati).
Comando apertura:
8÷24Vdc/12Vac.
Relè di segnalazione: tensioni e correnti massime
applicabili 24 Vdc 1A/120 Vac 0.5 A.
4. INSTALLAZIONE SERRATURA E CILINDRO
Dopo aver fissato il
cilindro nella relativa
sede, bloccarlo con la
vite in dotazione.
6. REGOLAZIONE CONTROPIASTRA
ultimata
chiusa, il
1
dotazione)
il corretto
EC Declarations of conformity available at:
https://www.iseo.com/it/it/download
Tempo di cortesia: programmabile da 1÷180 sec.
(15 sec. default).
Tempo di richiusura all'accostamento dell'anta:
programmabile da 1÷60 sec. (1 sec. default).
Temperatura minima e massima di funzionamento
bidirezionale (la
-20°C +60°C (-4°F 140°F).
Temperatura di stoccaggio -25°C +70°C.
Sistema protettivo (grado IP) IP44.
assorbita durante il Normativa di riferimento: EN 14846:2008.
Classificazione: 3 C 8 0 0 G 3 0 1.
Dimensioni della
cm/profondità 10 cm/altezza 4 cm.
interfaccia seriale
Peso della confezione: 1,4 kg.
ingresso optoisolato
Contenuto della confezione: serratura, contropiastra,
foglio istruzioni multilingue (IT/GB), viti di fissaggio,
connettore con relativa protezione in gomma, quadro
maniglia 8 mm (se previsto).
ATTENZIONE
Utilizzare solo cilindri a profilo
europeo,
utilizzano cilindri dotati di camma
antistrappo posizionata a 30° o
45°, orientare la camma come
indicato in figura.
La posizione raffigurata si deve
ottenere con la chiave disinserita.
La non osservanza di quanto sopra
pregiudica il corretto funzionamento
della serratura.
ø
18
11
Regolare il sensore di "riscontro anta"
una distanza massima dal frontale della
serratura di 5 mm. Distanze superiori a
quanto indicato pregiudicano il corretto
funzionamento della serratura in fase di
richiusura automatica del pistone.
Regolare la sporgenza
2
allineamento anta (2), agendo con un
cacciavite in senso orario o antiorario.
Regolare la forza di spinta della sfera (3).
Per questa operazione inserire un piccolo
cacciavite nel foro della sfera fino a
3
raggiungere la vite posta sul tappo in
ottone. Ruotare in senso antiorario per
aumentare la forza di spinta, orario per
diminuirla.
NOTA
2/3 Prestare attenzione a non eccedere nel
ruotare in senso orario il cacciavite, (3) in
quanto si rischia di svitare il tappo posterio-
re che tiene la molla inserita nel gruppo.
1
2
3
4
5
6
confezione: larghezza 38,5
camma DIN. Se si
(1) a
della sfera di
